Удобный инструмент настройки и контроля работы Систем Вентиляции
Процесс наладки работы вентиляции достаточно длительный. Проверить заранее как себя будет вести установка в различных условиях практически невозможно.
Система GREEN-SIGNAL.Ru предоставляет возможность, в период отладки, отслеживать поведение Установки в течение любого периода времени, в том числе можно оставить контроль установки на весь период ее эксплуатации.
Система записывает историю всех необходимых показателей. Привычные показатели температуры воздуха и теплоносителя можно дополнить сохранением статусов, типов ошибок. Анализ данных работы установки часто приводит к неожиданным результатам. От понимания причины правильной или некорректной работы регулятора, в зависимости от настроек, до выявления несоответствия ожиданий работы установки описанию производителя.
Все это помогает в короткие сроки производить пуско-наладку работы системы без лишних затрат времени на посещение объекта, так как все данные можно отслеживать в “прямом эфире” или в “записи”.
Перейдем к примерам.
ПРИМЕР 1
Контроль температур. Несколько установок работают в одинаковых условиях.
- температура в канале поступления уличного воздуха
- температура подачи воздуха потребителю
- температура подачи теплоносителя
- температура обратки теплоносителя
Зима пришла незаметно. Температура ночью опустилась до -10. Утром смотрим на результат.

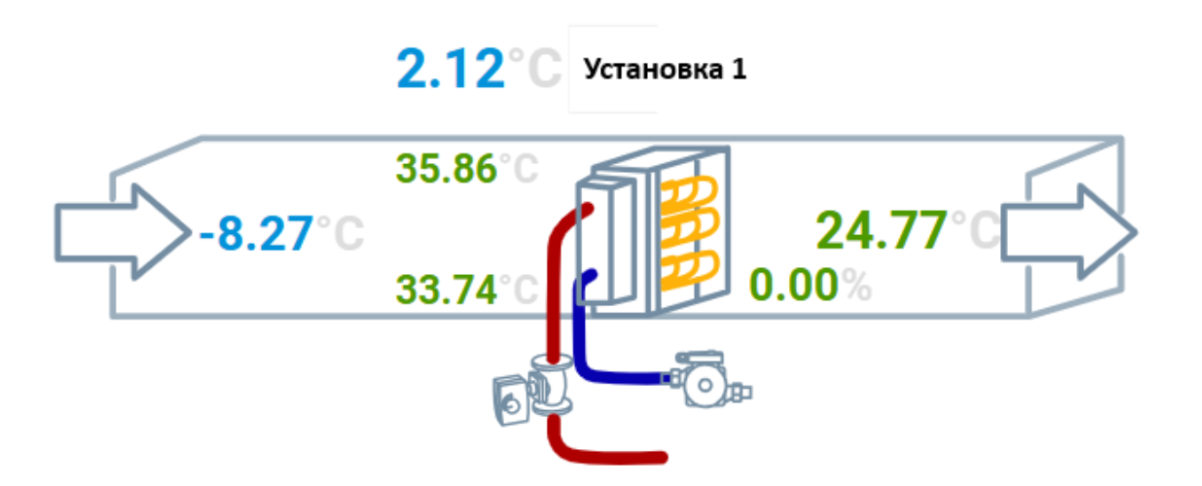

Установка 1
Перепад температур теплоносителя 2 градуса. Вывод - Установка не работает.
Теплоноситель не циркулирует.

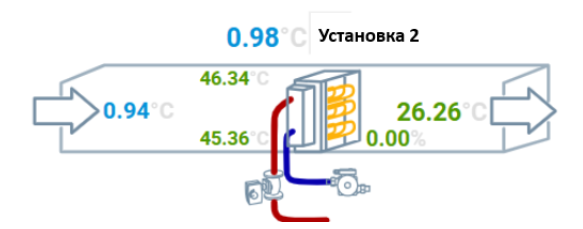

Установка 2
Перепад температур теплоносителя менее 1 градуса. Вывод - Установка не работает.
Высокий уровень теплоносителя - циркуляция присутствует

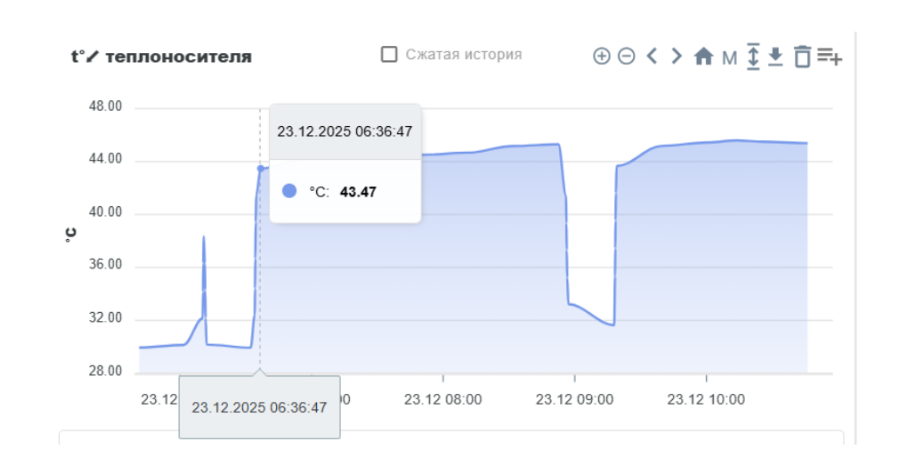

По картине на обратке видим, что установка встала в 6:30 и в 9 часов ее пытались запустить. Отработала 20 минут и остановилась.

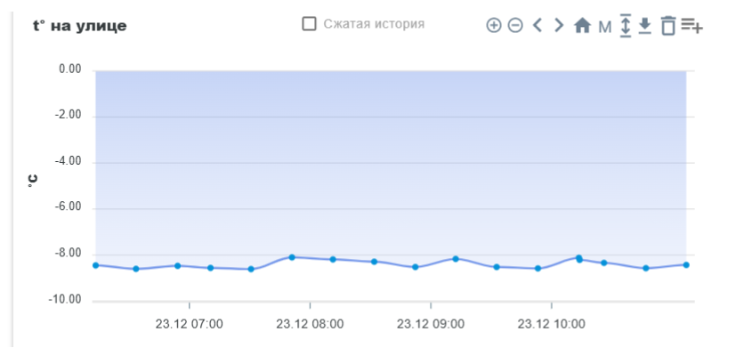

Датчик уличной температуры стоит в канале.

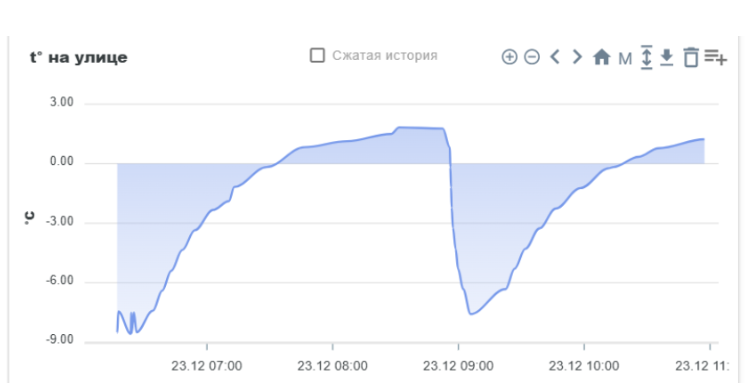

Справа приведены аналогичные показания датчика уличной температуры в канале Установки 1. На Установке 2 (слева) температура в канале забора воздуха нагрелась, что указывает на отсутствие полного закрытия заслонки.
ПРИМЕР 2:

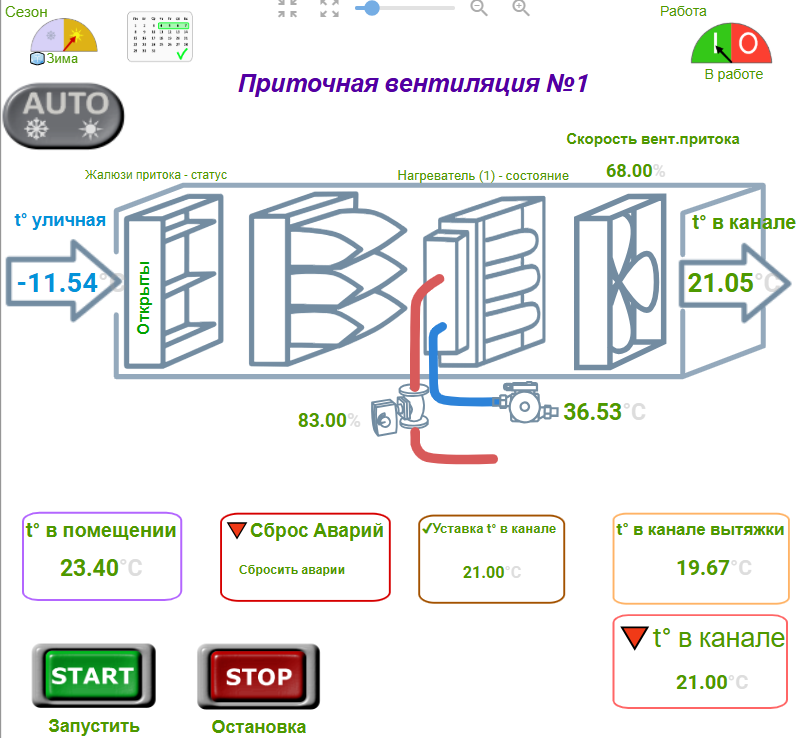

Полный контроль параметров.
- Температура
- Работа вентилятора

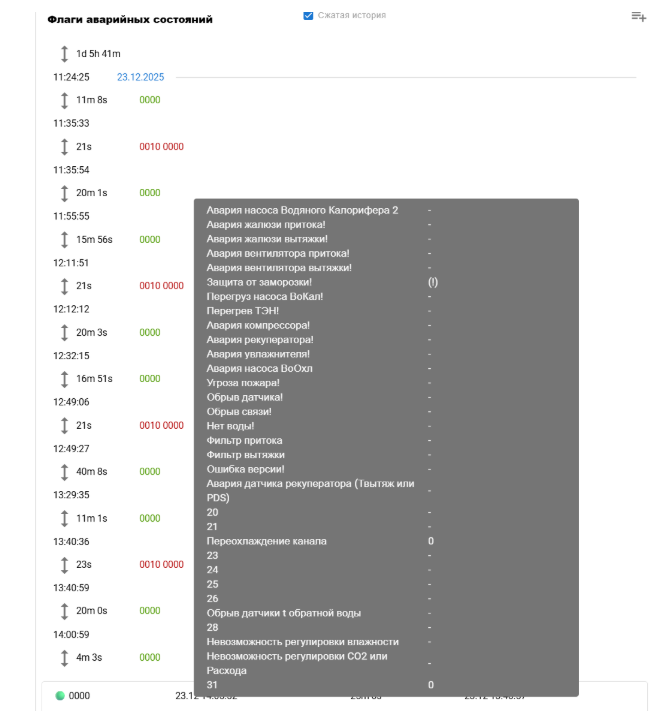

- Статусы нагревателя и аварийных ситуаций

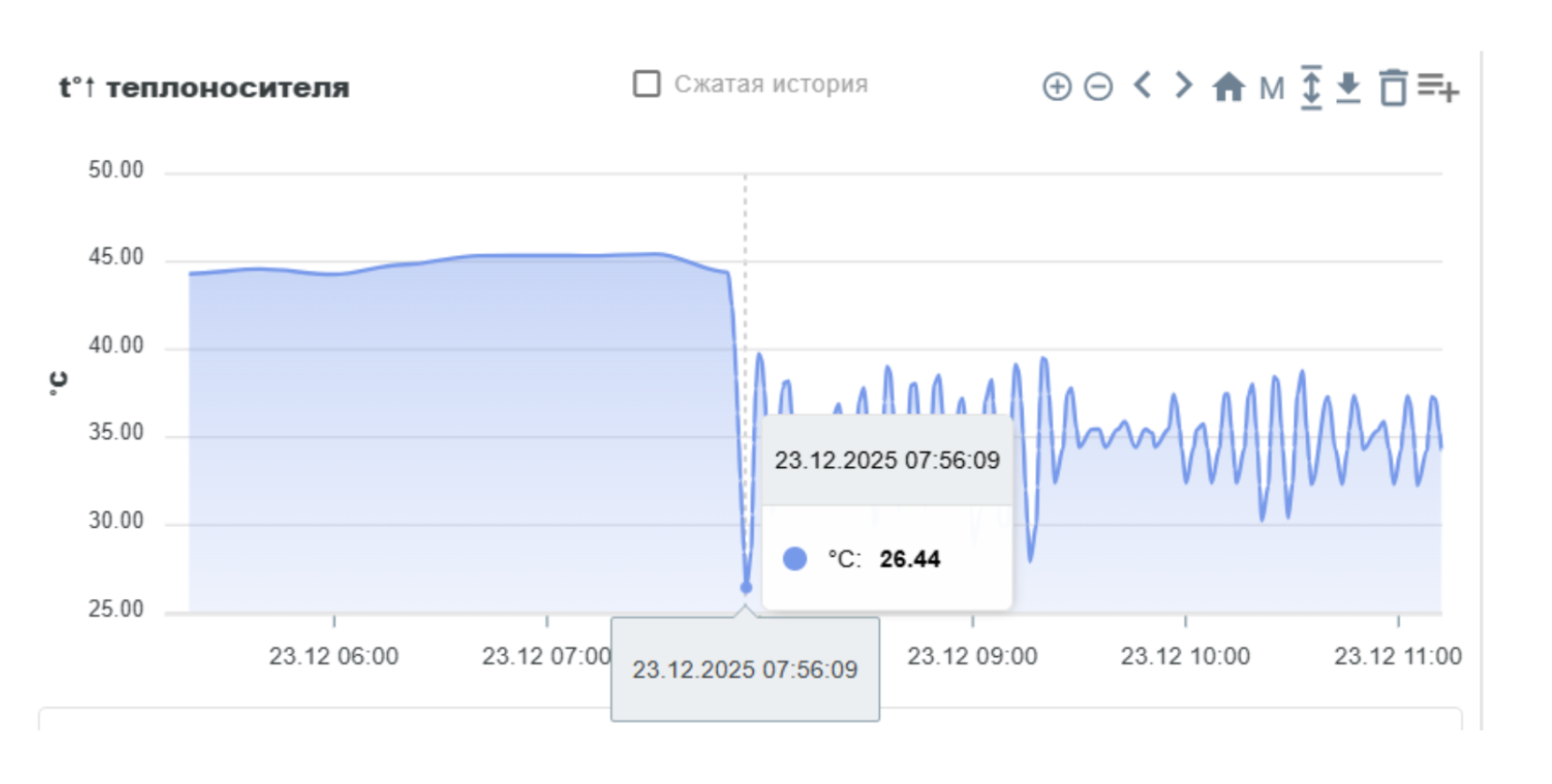

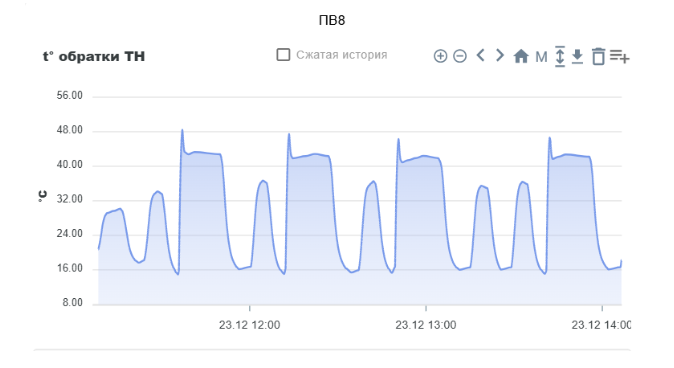

Резкое увеличение температуры теплоносителя привело к разбалансировке, работа клапана происходит в самом низу, при практически полном закрытии. Управление дискретным краном не справляется - скорость инерции системы значительно выше чем минимальная частота регулирования. После нескольких перезапусков Установка остановится. Благодаря контролю мы понимаем, что скоро этот момент наступит. При значительном превышении тепла необходимо уменьшить его подачу - использовать балансировочный кран на гребенке.
Выводы.
Контроль работы вентиляционных установок в период наладки работы и во время эксплуатации позволяет избегать аварийных отключений, диагностировать работу системы в целом и отдельных ее элементов.
Почему необходимо выбрать систему диспетчеризации GREEN-SIGNAL.Ru
На больших предприятиях, где используются десятки-сотни Установок, служба эксплуатации имеет возможность привлекать сотрудников с высокой квалификацией, иметь в штате собственных наладчиков. Как правило, на таких предприятиях есть выделенные диспетчерские помещения, куда сводят все сигналы от оборудования.
Небольшие здания, производства с несколькими десятками Установок или даже с одной привлекают специалистов, которые не находятся на объекте постоянно. Любая диагностика требует выезда. Контроль результатов работы специалист может увидеть только по жалобам заказчика.
Возможность удаленного контроля работы вентиляционных установок позволяет квалифицированному специалисту быстрее, и часто без выезда на место, диагностировать проблему.
Быть уверенным, что выполненные работы и настройка оборудования привели к ожидаемому результату.
Быть уверенным, что выполненные работы и настройка оборудования привели к ожидаемому результату.
Проектировщики могут убедиться в правильности выбора типа и мощности оборудования. Что повышает уровень качества проектирования и избавляет заказчика от лишних затрат на избыточные системы, а также защищает его, наоборот, от недопоставки воздуха, тепла и холода.
