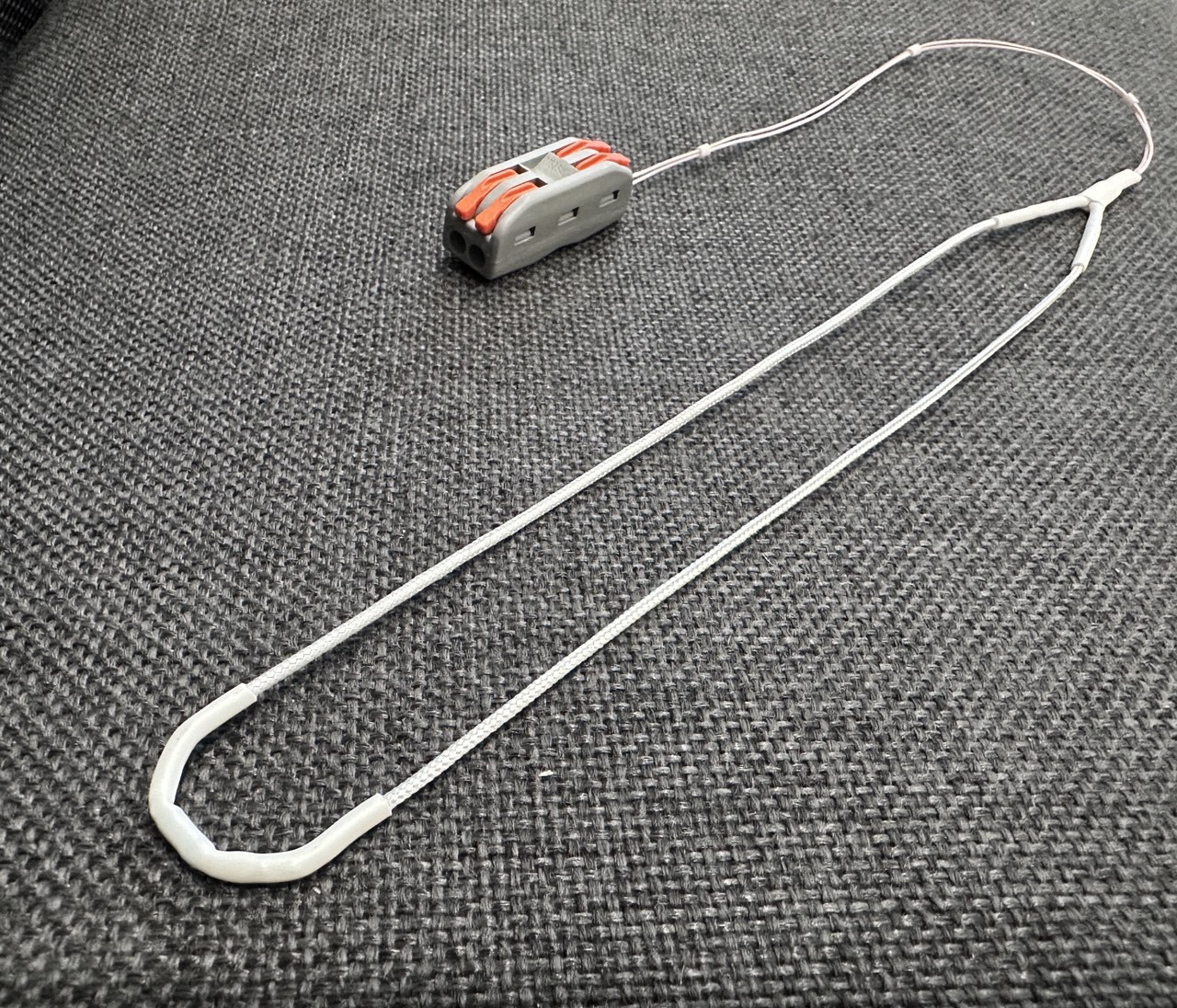

(линейный датчик GS-B500 компании Green-Signal)
Набор прочности бетона играет ключевую роль в обеспечении надежности и долговечности строительных сооружений. Компания Green-Signal разработала инновационную систему мониторинга, оснащенную специализированными датчиками, которые встраиваются непосредственно в бетонную смесь для эффективного контроля этого процесса.
Принцип работы системы Green-Signal
Специальные датчики устанавливаются в бетон при заливке. Эти сенсоры непрерывно регистрируют внутренние показатели влажности и температуры материала с заданным интервалом измерений.
Специальные датчики устанавливаются в бетон при заливке. Эти сенсоры непрерывно регистрируют внутренние показатели влажности и температуры материала с заданным интервалом измерений.

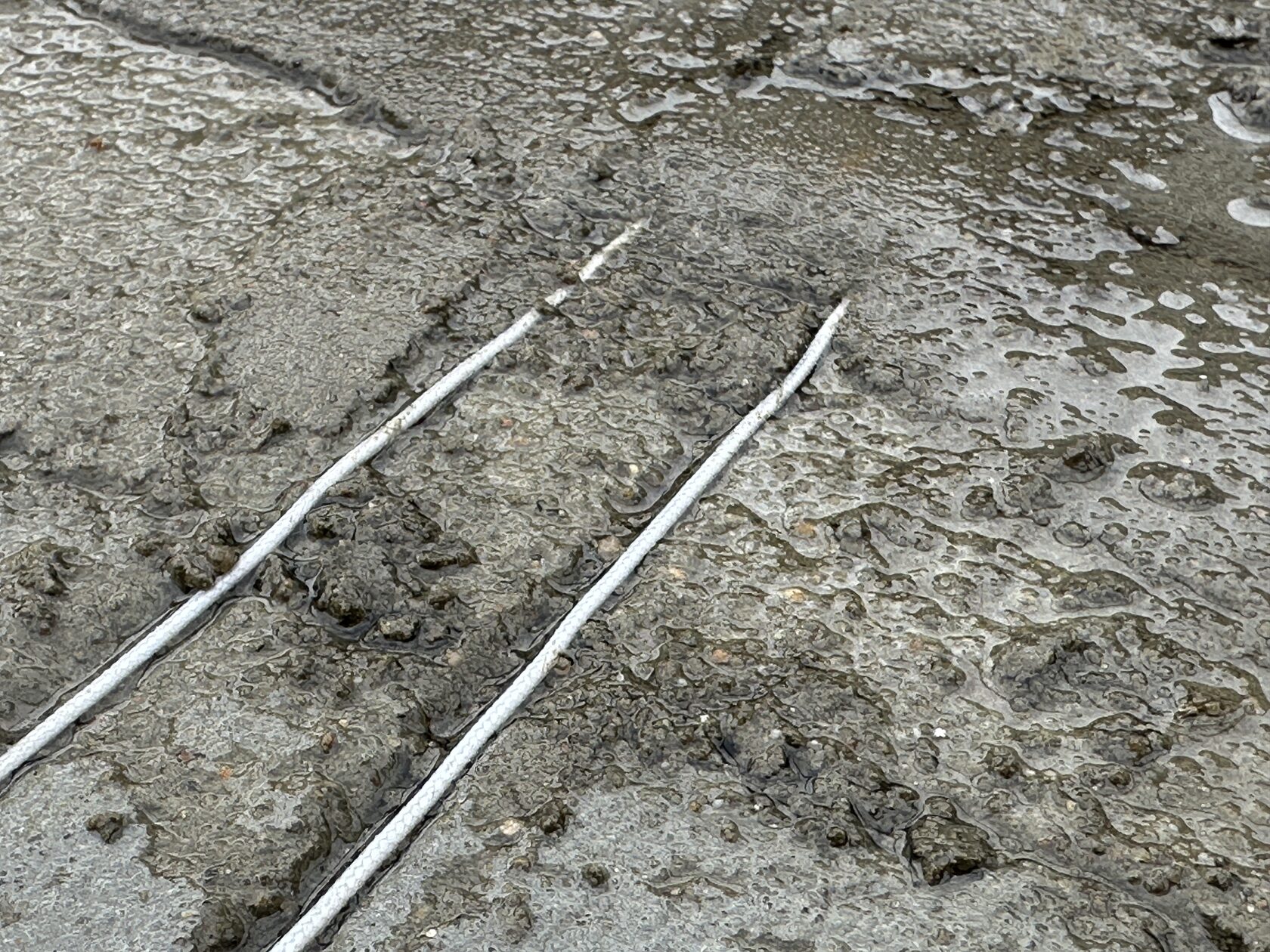

(линейный датчик GS-B500 в бетоне)
Непрерывное измерение степени влажности бетона
Линейный датчик GS-B500, разработанный компанией Green-Signal, предназначен для размещения в толще бетона или цементной стяжки. Его основное назначение — измерение тенденций высыхания и набора прочности в период монтажа, а также отслеживание увеличения влажности, связанного с протечками в процессе эксплуатации.
Датчик изготовлен на основе углеволокна, что обеспечивает его прочность и устойчивость к коррозии. Он оснащен встроенным сопротивлением 500 кОм для контроля целостности. Длина датчика варьируется в зависимости от цели использования: для измерения процесса набора прочности бетона рекомендуется длина 1 метра, а для контроля протечек гидроизоляции или на больших площадях — до 10-15 метров
Линейный датчик GS-B500, разработанный компанией Green-Signal, предназначен для размещения в толще бетона или цементной стяжки. Его основное назначение — измерение тенденций высыхания и набора прочности в период монтажа, а также отслеживание увеличения влажности, связанного с протечками в процессе эксплуатации.
Датчик изготовлен на основе углеволокна, что обеспечивает его прочность и устойчивость к коррозии. Он оснащен встроенным сопротивлением 500 кОм для контроля целостности. Длина датчика варьируется в зависимости от цели использования: для измерения процесса набора прочности бетона рекомендуется длина 1 метра, а для контроля протечек гидроизоляции или на больших площадях — до 10-15 метров
Компания Green-Signal разработала специальный модуль измерения GS-WATERSENSOR, предназначенный для непрерывного контроля степени влажности среды размещения с использованием датчика GS-B500. Этот модуль позволяет проводить длительный мониторинг состояния бетона.
Проводимость бетона зависит от его марки, влажности и температуры. Чтобы компенсировать температурные колебания, к модулю GS-WATERSENSOR может быть подключен дополнительный датчик температуры, расположенный вблизи датчика GS-B500.
Пример использования

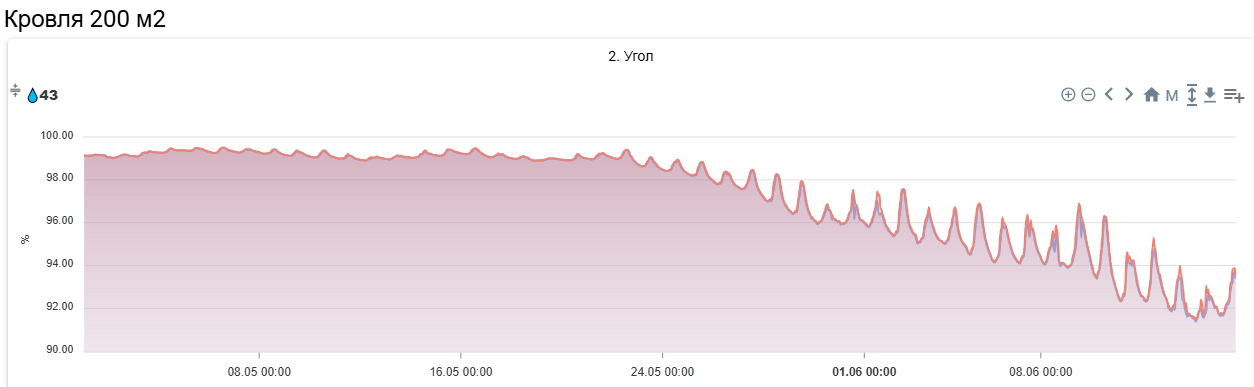

Рассмотрим пример установки датчиков в стяжку кровли после ремонта гидроизоляции. График, представленный за двухмесячный период, демонстрирует ежедневные изменения проводимости бетона, вызванные суточными колебаниями температуры.
Проводимость бетона зависит от его марки, влажности и температуры. Чтобы компенсировать температурные колебания, к модулю GS-WATERSENSOR может быть подключен дополнительный датчик температуры, расположенный вблизи датчика GS-B500.
Пример использования
Рассмотрим пример установки датчиков в стяжку кровли после ремонта гидроизоляции. График, представленный за двухмесячный период, демонстрирует ежедневные изменения проводимости бетона, вызванные суточными колебаниями температуры.
Передача и обработка данных
Собранные данные передаются в режиме реального времени через удобное веб-приложение или могут быть просмотрены локально с самого датчика. Вся информация систематически фиксируется и обрабатывается системой, формируя наглядные графики и отчёты, отражающие динамику роста прочности бетона.
Если обнаруживаются отклонения от нормативных показателей, система немедленно уведомляет пользователей через приложение Green-Signal.
Этапы набора прочности бетона
Процесс набора прочности традиционно делится на три основных этапа:
1.Начальная фаза: Первые часы после заливки бетона характеризуются началом химической реакции гидратации, формирующей начальное структурное ядро будущей конструкции.
2.Основное формирование прочности: Этот этап начинается примерно с первых суток и продолжается около 28 дней. За это время бетон достигает основной части своей проектной прочности, составляющей около 90%.
3.Окончательное укрепление: Полное завершение набора прочности занимает несколько месяцев, хотя большая часть необходимой прочности достигается раньше.
Оптимальная температура для качественного набора прочности составляет от +15 до +25 °C при уровне относительной влажности воздуха не менее 80%. Это предотвращает повреждение конструкции и увеличивает срок её эксплуатации.
Преимущества системы Green-Signal
Использование технологии Green-Signal обладает рядом существенных преимуществ:
Таким образом, применение системы Green-Signal значительно упрощает контроль качества бетона, минимизирует риски появления дефектов и повышает общую безопасность и качество строительных работ.
Собранные данные передаются в режиме реального времени через удобное веб-приложение или могут быть просмотрены локально с самого датчика. Вся информация систематически фиксируется и обрабатывается системой, формируя наглядные графики и отчёты, отражающие динамику роста прочности бетона.
Если обнаруживаются отклонения от нормативных показателей, система немедленно уведомляет пользователей через приложение Green-Signal.
Этапы набора прочности бетона
Процесс набора прочности традиционно делится на три основных этапа:
1.Начальная фаза: Первые часы после заливки бетона характеризуются началом химической реакции гидратации, формирующей начальное структурное ядро будущей конструкции.
2.Основное формирование прочности: Этот этап начинается примерно с первых суток и продолжается около 28 дней. За это время бетон достигает основной части своей проектной прочности, составляющей около 90%.
3.Окончательное укрепление: Полное завершение набора прочности занимает несколько месяцев, хотя большая часть необходимой прочности достигается раньше.
Оптимальная температура для качественного набора прочности составляет от +15 до +25 °C при уровне относительной влажности воздуха не менее 80%. Это предотвращает повреждение конструкции и увеличивает срок её эксплуатации.
Преимущества системы Green-Signal
Использование технологии Green-Signal обладает рядом существенных преимуществ:
- Непрерывный высокоточный мониторинг всех ключевых параметров бетона.
- Возможность визуализации динамики формирования прочности в удобных графиках и отчётах.
- Эффективная защита от возможных ошибок и сбоев, снижающая риск возникновения дефектов.
- Простота внедрения и удобство пользования системой через любые устройства — смартфоны, планшеты и ПК.
Таким образом, применение системы Green-Signal значительно упрощает контроль качества бетона, минимизирует риски появления дефектов и повышает общую безопасность и качество строительных работ.
