GreenLink

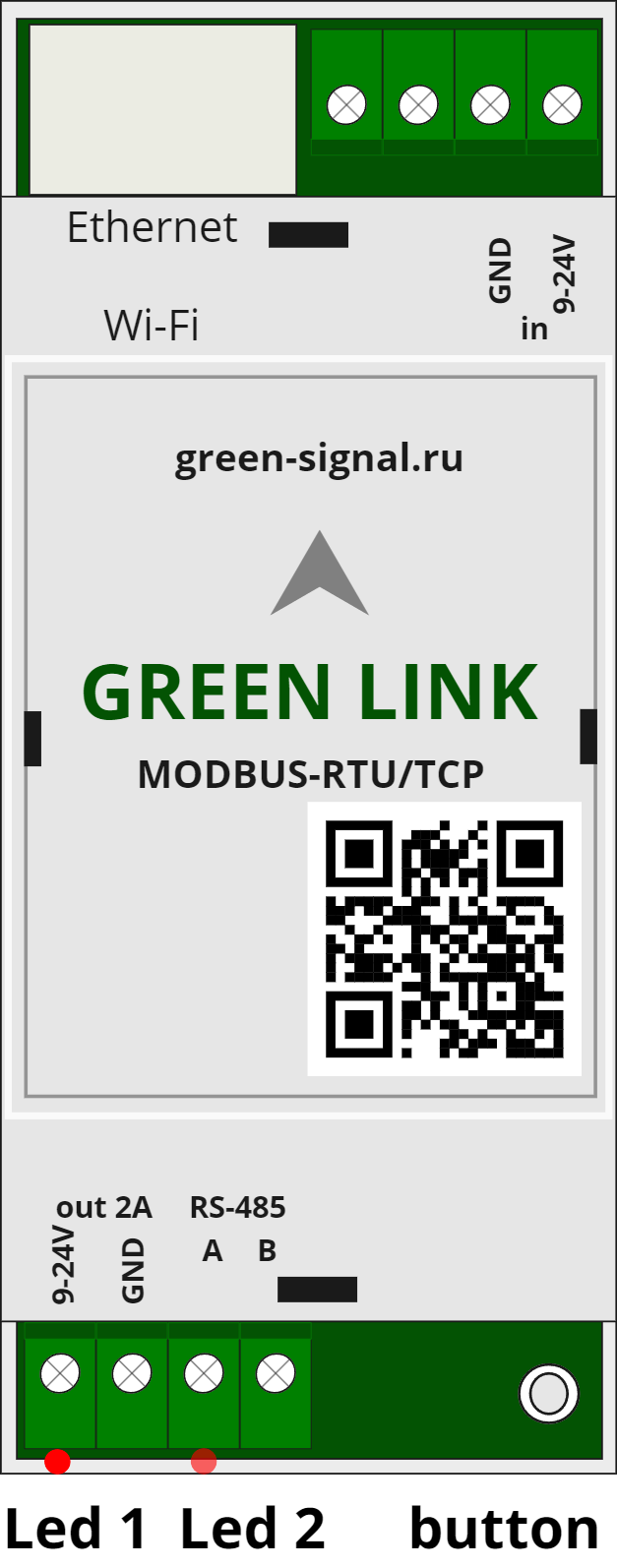

Global ID GreenLink указан на корпусе
led1 - постоянно горит - питание подано
led 2 :
button - кнопка полного сброса настроек. Удерживать в течение 15 секунд до перезагрузки (выключения Led 2). Все данные будут стерты. Потребуется повторное подключение к WiFi, Проекту и загрузка настроечных файлов.
led 2 :
- постоянно горит тусклым светом - неисправность
- не горит - находится в состоянии перезагрузки
- мигает - нет соединения WiFi
- горит постоянно - подсоединен к WiFi
button - кнопка полного сброса настроек. Удерживать в течение 15 секунд до перезагрузки (выключения Led 2). Все данные будут стерты. Потребуется повторное подключение к WiFi, Проекту и загрузка настроечных файлов.

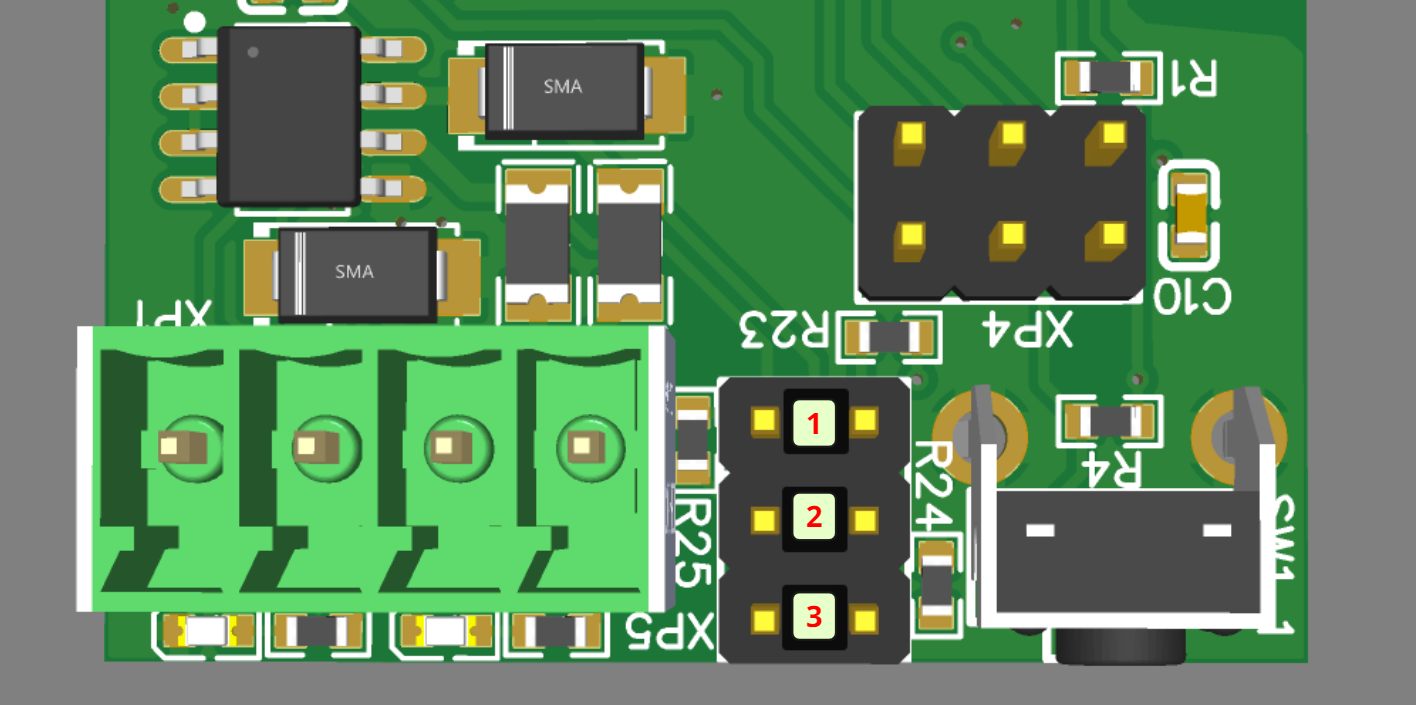

Перемычки:
- Включение подтяжки линии А к питанию
- Включение терминатора 120 Ом
- Включение подтяжки линии В к GND
Интерфейс сбора данных -RS-485 Modbus RTU / Modbus TCP
Интерфейс передачи данных - Wi-Fi, Ethernet
Интерфейс передачи данных - Wi-Fi, Ethernet
Микросервер GreenLink - работа с оборудованием Modbus
на Платформе телеметрии GREEN-SIGNAL.Ru
Микросервер GeenLink обеспечивает контроль работы оборудования непосредственно на объекте.

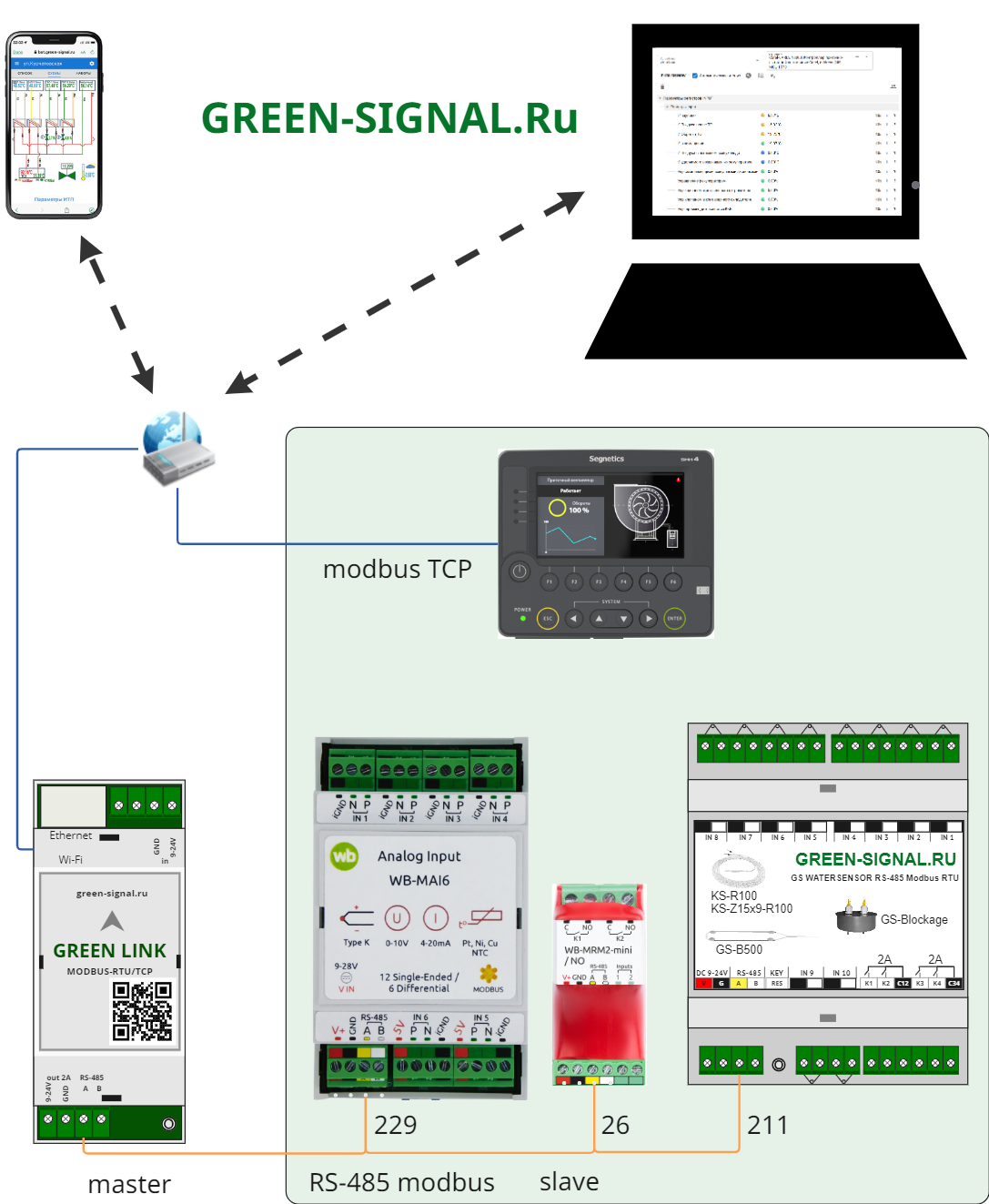

Для работы GreenLink от Пользователя не требуется установки дополнительных преобразователей интерфейса и серверов обработки, не нужен белый IP. GreenLink подключается к оборудованию по RS-485 modbus и modbus TCP, обрабатывает полученные данные, определяет тревоги и отправляет готовые значения Параметров в ваш Проект на платформе GREEN-SIGNAL.Ru. Вы можете просматривать эти значения, запоминать их в Базу Данных, получать уведомления о тревогах, формировать отчеты, обмениваться данными
Для работы GreenLink от Пользователя не требуется установки дополнительных преобразователей интерфейса и серверов обработки, не нужен белый IP. GreenLink подключается к оборудованию по RS-485 modbus и modbus TCP, обрабатывает полученные данные, определяет тревоги и отправляет готовые значения Параметров в ваш Проект на платформе GREEN-SIGNAL.Ru. Вы можете просматривать эти значения, запоминать их в Базу Данных, получать уведомления о тревогах, формировать отчеты, обмениваться данными
Как это работает

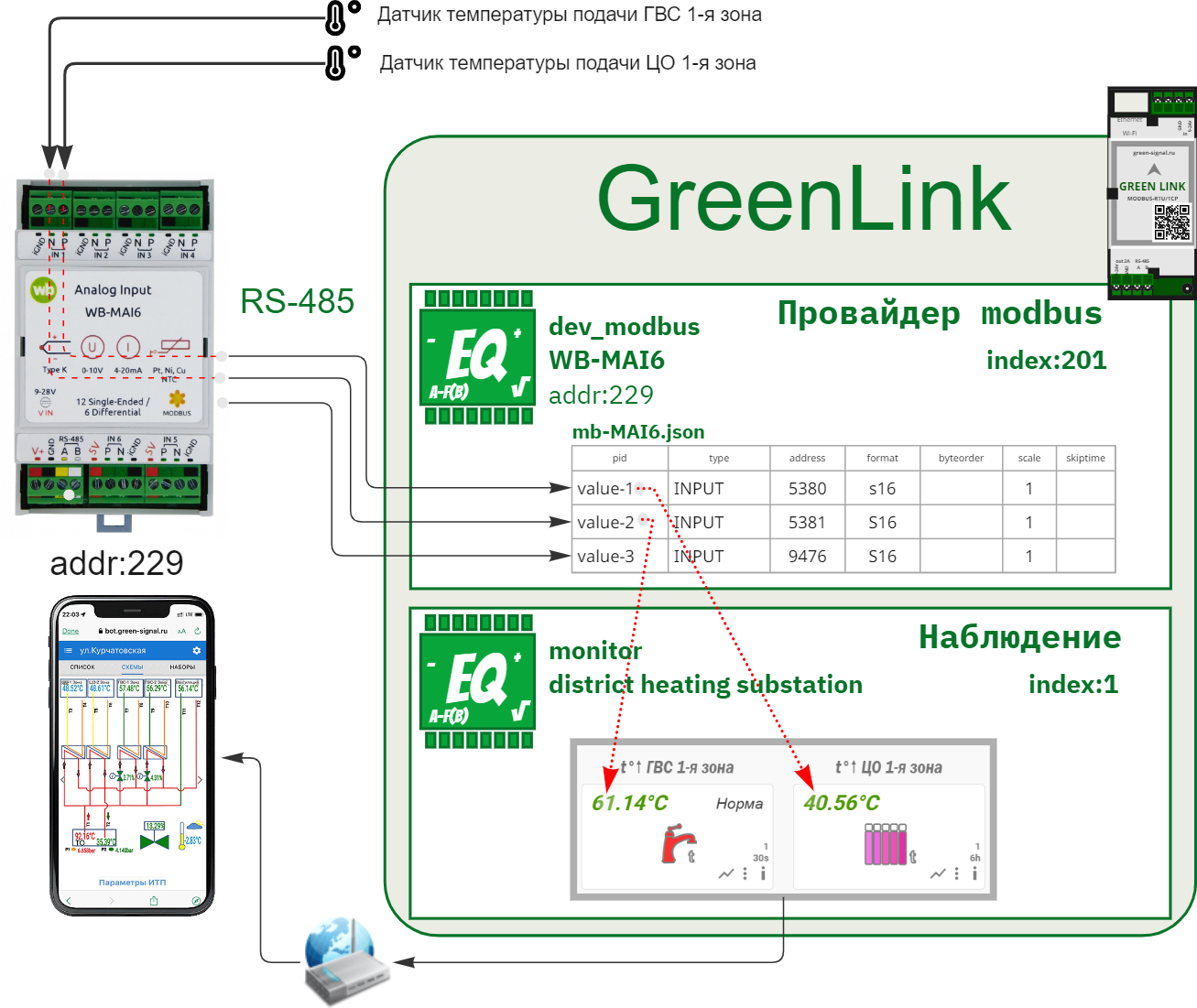

Для каждого подключенного к GreenLink оборудования создается отдельный Провайдер. Администратор в настройках Провайдера указывает тип подключения dev_modbus для подключения по RS-485 modbus RTU или dev_modbus_tcp для подключения по протоколу modbus TCP.
Формируется файл (metafile) с указанием всех необходимых для просмотра и взаимодействия регистров. Регистрам присваиваются имена (pid).
Провайдеру присваивается тип (type) в соответствии с моделью подключенного оборудования
Далее администратор создает блоки Наблюдения с набором Параметров, описывающих датчики и параметры оборудования, уровни тревог. Для настраиваемых и управляющих параметров указывается возможность и правила отправки команд управления от GreenLink на подключенное оборудование.
Подробно о параметрах - ссылка
Формируется файл (metafile) с указанием всех необходимых для просмотра и взаимодействия регистров. Регистрам присваиваются имена (pid).
Провайдеру присваивается тип (type) в соответствии с моделью подключенного оборудования
Далее администратор создает блоки Наблюдения с набором Параметров, описывающих датчики и параметры оборудования, уровни тревог. Для настраиваемых и управляющих параметров указывается возможность и правила отправки команд управления от GreenLink на подключенное оборудование.
Подробно о параметрах - ссылка
Провайдеры и блоки Наблюдения реализованы в GreenLink в форме функциональных блоков equipment - основной элемент работы GreenLink.
Подробно об equipment- ссылка
Подробно об equipment- ссылка
После обработки вход данных, значения Параметров регулярно публикуются в Проекте на платформе телеметрии GREEN-SIGNAL.RU При возникновении событий, в том числе Тревог, публикация происходит немедленно.
