• Длина от 1 до 10 метров (при укладке в абсолютно сухом помещении - до 200 метров)
• Контроль целостности линии
• Толщина - 2.5мм
• Материал Углеволокно, Полиэфир
• Подключение к любым системам безопасности
• Высокая чувствительность. Улавливает капельную течь.

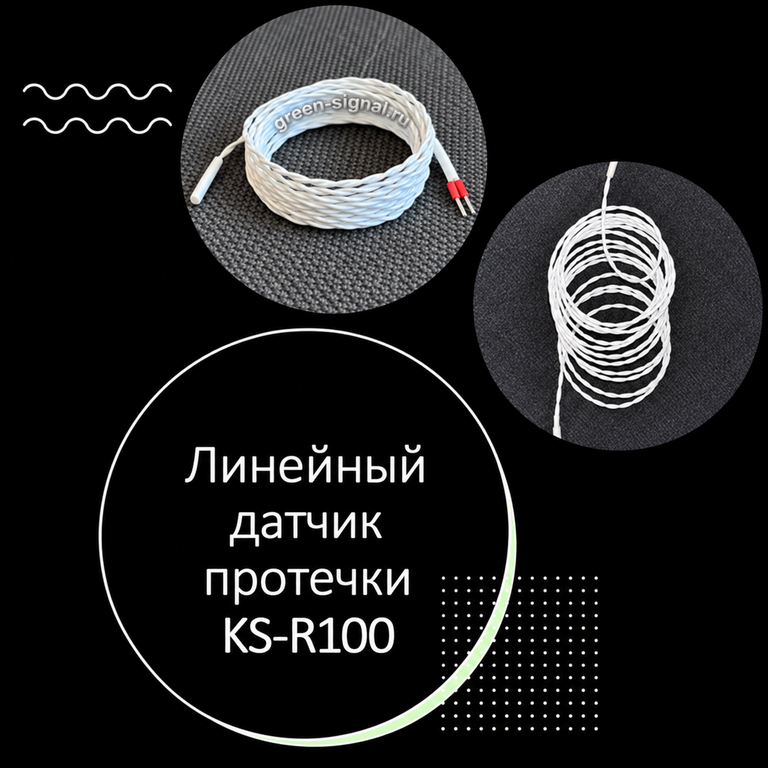

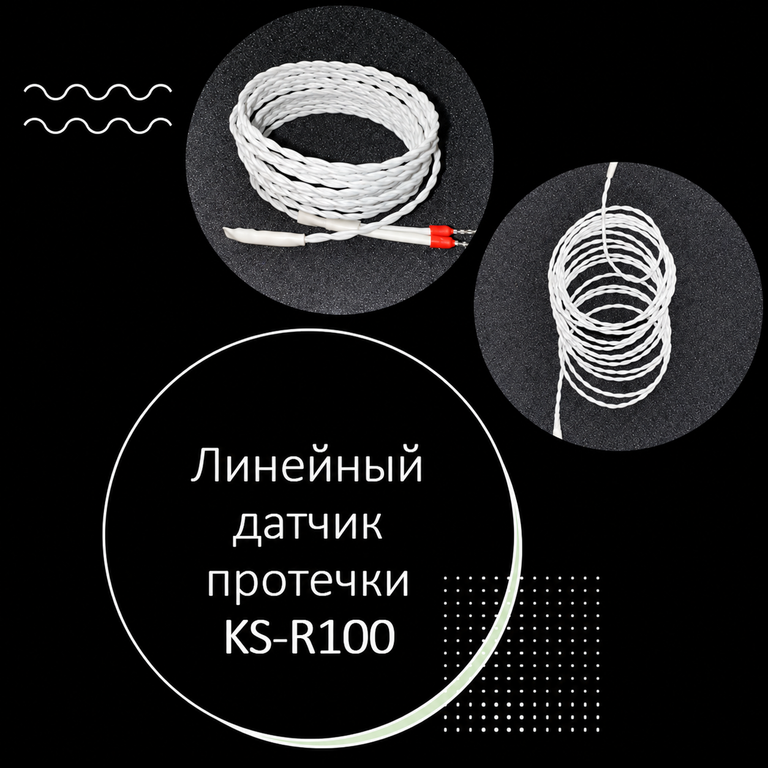

Датчик протечки KS-R100 предназначен для своевременного обнаружения протечек воды на соединениях трубопроводов, присоединениях трубопроводов к оборудованияю, пригоден для эксплуатации в технических помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКА GS-B100

Температура эксплуатации -25...+130 С

Диаметр нити – 1,5 мм

Длина соединительного провода - 20 см.

Напряжение измерения – от 1 до 12 В.

Сопротивление датчика 350 Ом/метр

Материал электродов – углеволокно

Материал промокаемой изоляции – полиэфирная нить

Длина - от 20см до 200 метров

Контроль целостности датчика - 100кОм

Срок эксплуатации – 10 лет

МОНТАЖ ДАТЧИКА ПРОТЕЧКИ KS–R100

Датчик монтируется на любую поверхность. Может быть размещен вдоль трубопроводов под изоляцию, на соединениях, на полу, потолке, в щели бетона или оборудованния.

Во избежание повреждения датчика не рекомендуется сильное натяжение при монтаже. Датчик подключается к измерительному контроллеру присоединительным проводом (в комплект поставки не входит). При присоединении датчика к модулю GS WATERSENSOR длина присоединительного провода - до 100 метров. Модуль GS WATERSENSOR улавливает малейшее изменение намокания датчика KS-R100, отслеживает капельную течь, процесс намокания и высыхания датчика KS-R100

ОСОБЕННОСТИ УСТРОЙСТВА

Датчик KS–R100 является пассивным кондуктометрическим датчиком, который при намокании изоляции начинает менять свое сопротивление. Датчик чувствителен к влаге на всей длине.

В сухой среде сопротивление датчика составляет 100кОм, так как на конце датчика установлено соответствующее сопротивление, что позволяет определить наличие целостности линии и самого датчика.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

Конструкция датчика не предусматривает его постоянную деформацию и нагрев более 130 ℃, во избежание нарушения изоляции, не подвергать нагреву более 130℃ и не устанавливать на движущихся и вибрирующих поверхностях. При постоянном намокании датчика загрязненной водой возрастает чувствительность датчика, что может привести к ложным срабатываниям при. При загрязнении датчика рекомендуется промыть водой или заменить. Для загрязненной воды и в местах постоянной остаточной влажности (например бетонный пол) рекомендуется использовать линейный датчик протечки GS-B100

ПРЕДУПРЕЖДЕНИЕ

Изделие предназначено для подключения к измерительным модулям и интеграции в промышленную систему контроля и управления, разработанную и собранную Покупателем. Производитель не несет ответственности как за слаженную работу всей системы в целом, так и за включение изделия в общую систему Покупателя и корректность подсоединения изделия.
