Датчик протечки GS–B100 предназначен для своевременного обнаружения протечек воды на большой площади, пригоден для эксплуатации в технических помещениях, в том числе на бетонном полу. Пригоден для контроля разлития сточных вод и иной загрязненной воды.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКА GS-B100

Температура эксплуатации -25...+130 С
Диаметр нити – 1,5 мм
Длина соединительного провода - 20 см.
Напряжение измерения – от 1 до 12 В.
Сопротивление датчика 350 Ом/метр
Материал электродов – углеволокно
Материал промокаемой изоляции – полиэфирная нить
Размеры измерительных нитей - от 20см до 10 метров
Контроль целостности датчика - 100кОм
Срок службы – 20 лет

МОНТАЖ ДАТЧИКА ПРОТЕЧКИ GS–B100
Датчик укладывается на горизонтальную поверхность без натяжения так, чтобы между нитями было расстояние 2-3см. Необходимо избегать непосредственного соприкосновения нитей с металлическими элементами, проводимость которых может повлиять на измерения.

Во избежание повреждения датчика не рекомендуется сильное натяжение при монтаже. Датчик подключается к измерительному контроллеру присоединительным проводом (в комплект поставки на входит)

ОСОБЕННОСТИ УСТРОЙСТВА
Датчик GS–B100 является пассивным кондуктометрическим датчиком, который при наличии влажной среды между параллельными электродами начинает менять свое сопротивление. Датчик чувствителен к влаге на всей длине нитей.

В сухой среде сопротивление датчика составляет 100кОм, так как на конце датчика установлено соответствующее сопротивление, что позволяет определить наличие целостности линии и самого датчика. Для исключения помех на больших расстояниях рекомендуется устанавливать контроль целостности - 150-200кОм.

Электроды датчика находятся на расстоянии друг от друга и измеряют проводимость среды размещения, с которой они соприкасаются. Изменение количества влаги между нитями меняет сопротивление среды размещения, например, на цементном полу измеряется сопротивления влажного пола. Для отслеживания процесса изменения количества влаги рекомендуется к использованию совместно с Модулями обнаружения воды GREEN‑SIGNALWS или KAPLESTOP.

Конструкция датчика позволяет использовать его на любых криволинейных поверхностях охватывая большие участки контроля

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
Конструкция датчика не предусматривает его постоянную деформацию и нагрев более 130 ℃, во избежание нарушения изоляции, не подвергать нагреву более 130℃ и не устанавливать на движущихся и вибрирующих поверхностях. При загрязнении датчика его можно промыть водой. Для повышения точности фиксации изменения влажности бетона с использованием контроллера GREEN-SIGNAL WS, при установке датчика непосредственно в толщину бетона/цементной стяжки рекомендуется использовать датчик GS-B500
.

ПРЕДУПРЕЖДЕНИЕ
Изделие предназначено для подключения к измерительным модулям и интеграции в промышленную систему контроля и управления, разработанную и собранную Покупателем. Производитель не несет ответственности как за слаженную работу всей системы в целом, так и за включение изделия в общую систему Покупателя и корректность подсоединения изделия.

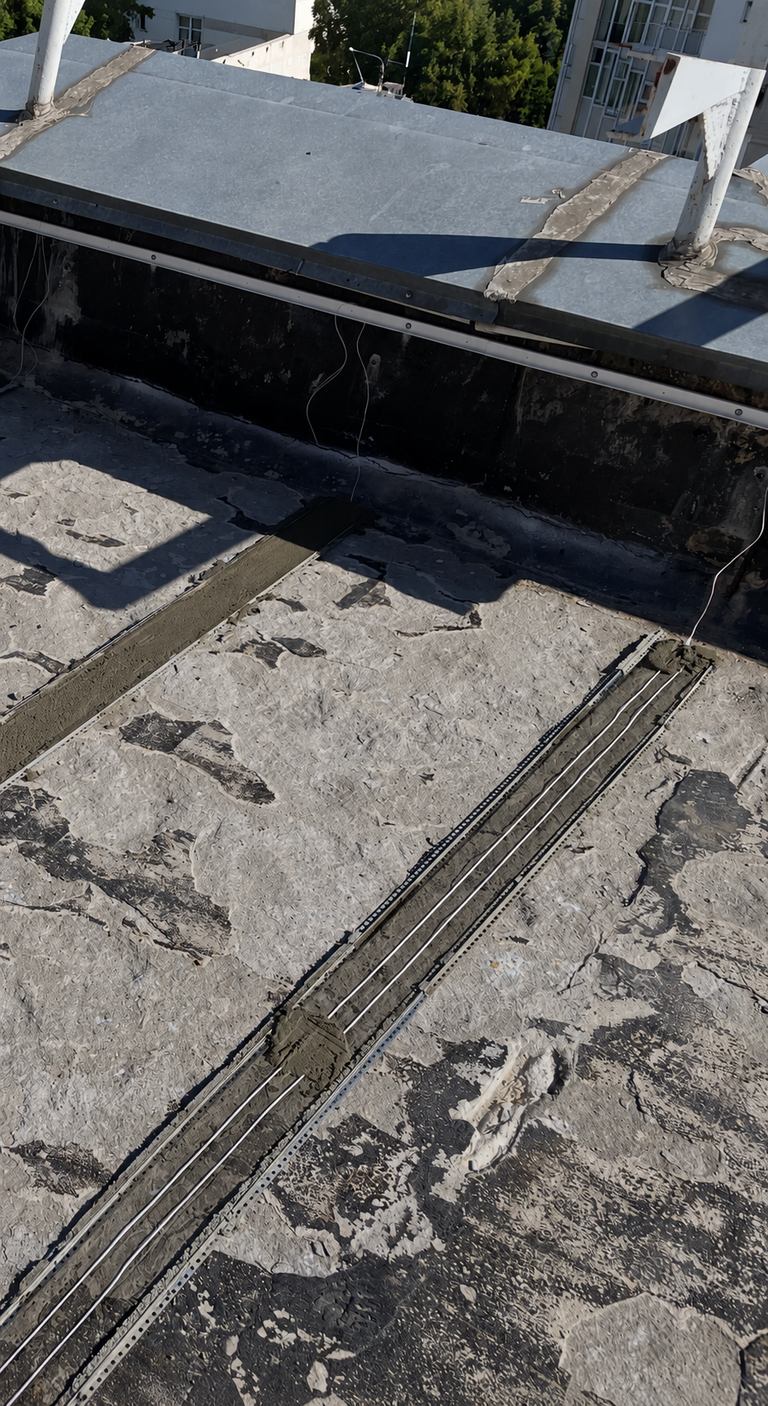

В направляющие в стяжку кровли. Позволяет контролировать степень намокания стяжки.

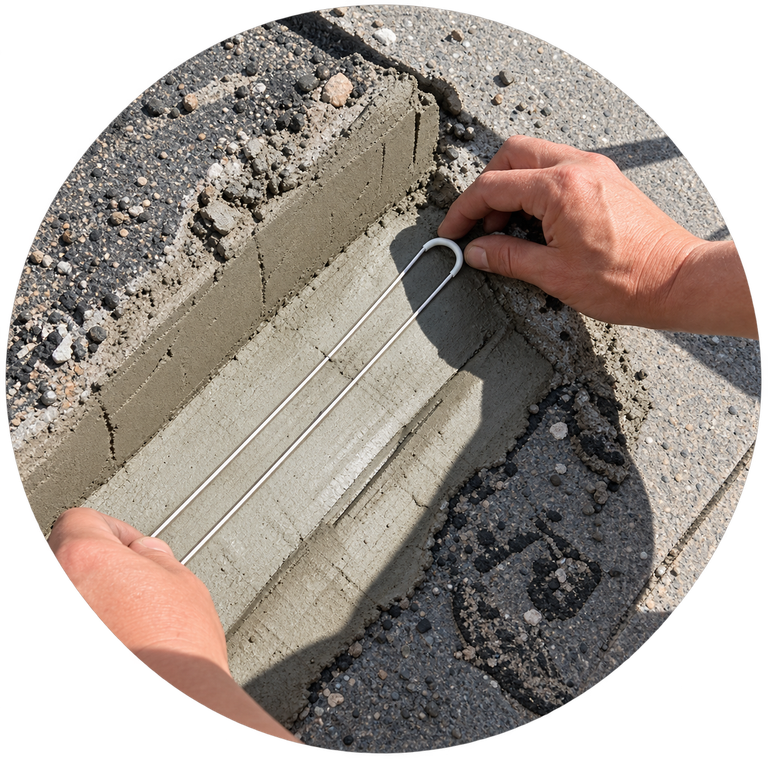

Установка датчика GS-B100 в галтель

Укладка датчика на цементный пол в подвале поможет во-время обнаружить протечки трубопроводов

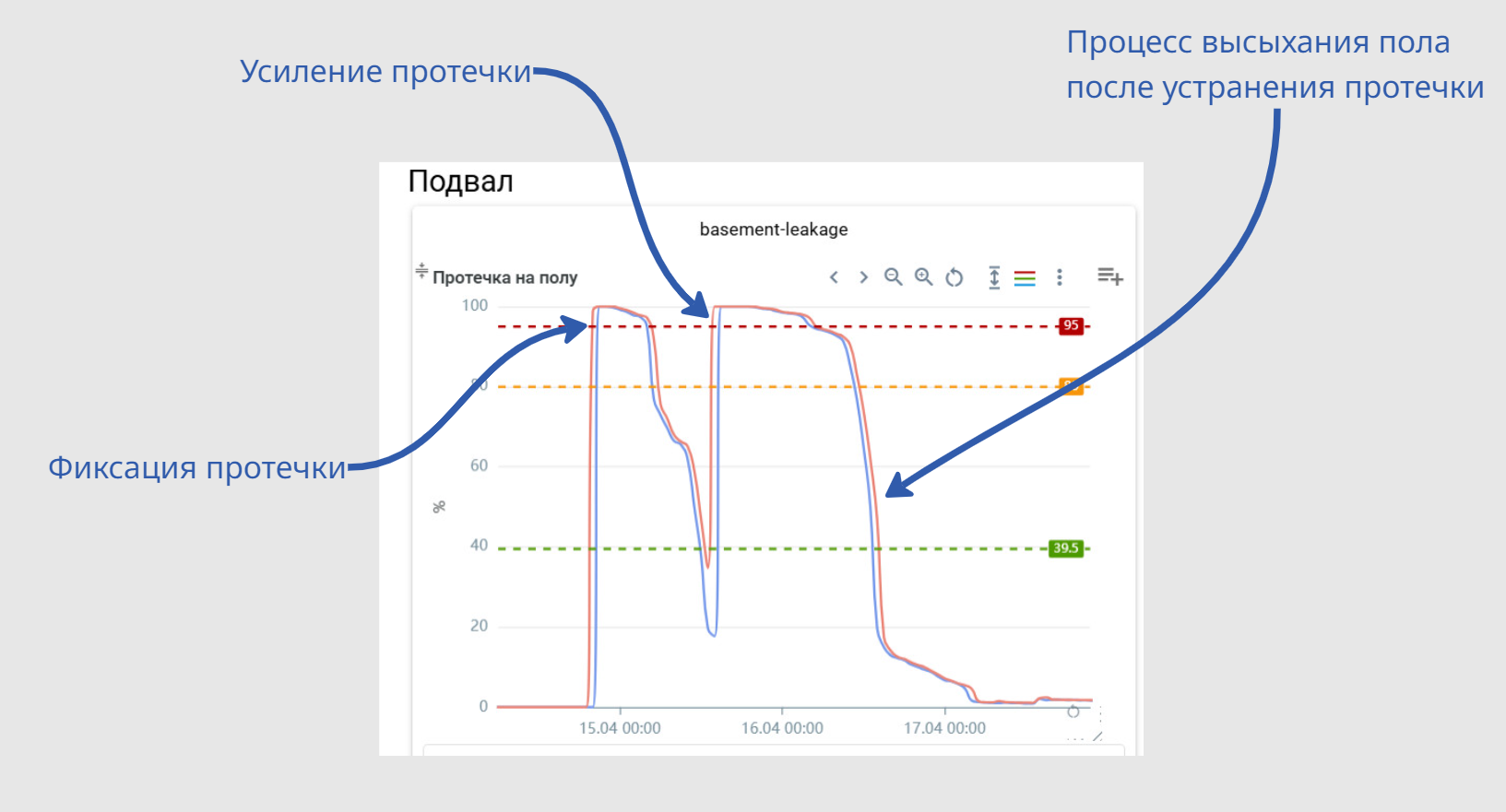

При подключении датчика к платформе GREEN-SIGNAL.Ru с использованием модуля GS WATERSENSOR вы можете на графике контролировать состояние намокания цементного пола и процесс его высыхания после устранения причины протечки
