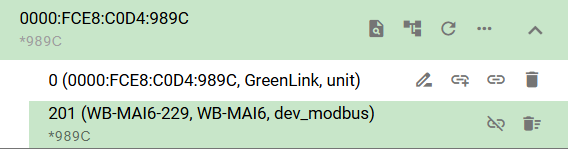

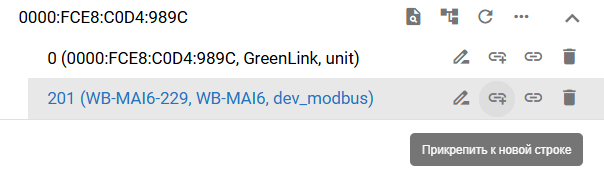

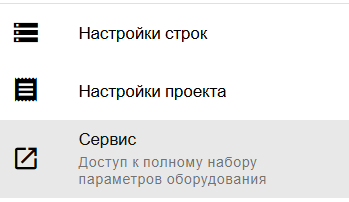

Для настройки WB-MAI6 в сервисном режиме необходимо соответствующий Провайдер modbus прикрепить к Проекту

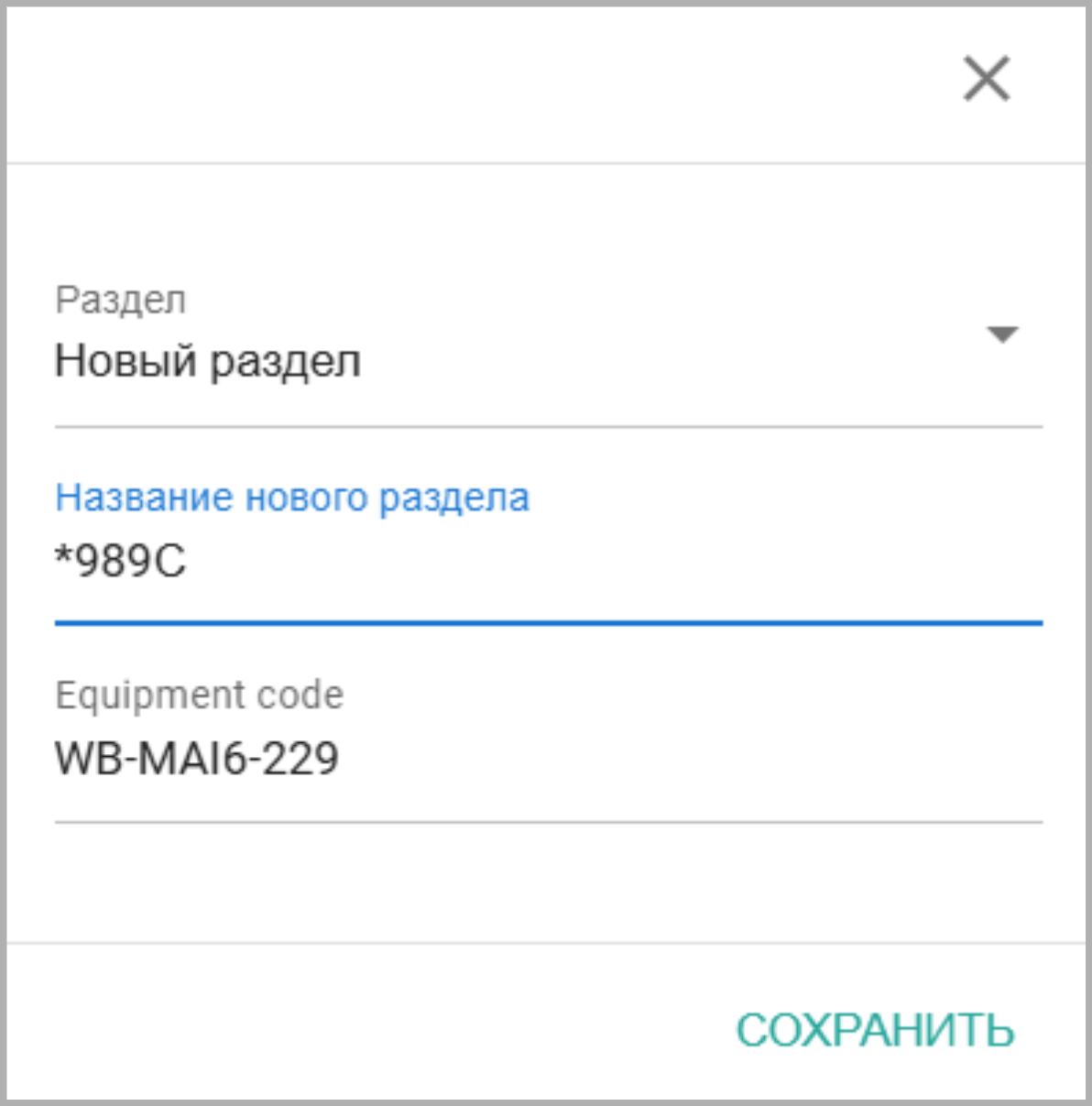

Рекомендуется создать новый технический раздел, который будет недоступен другим пользователям.

Откроется новое окно

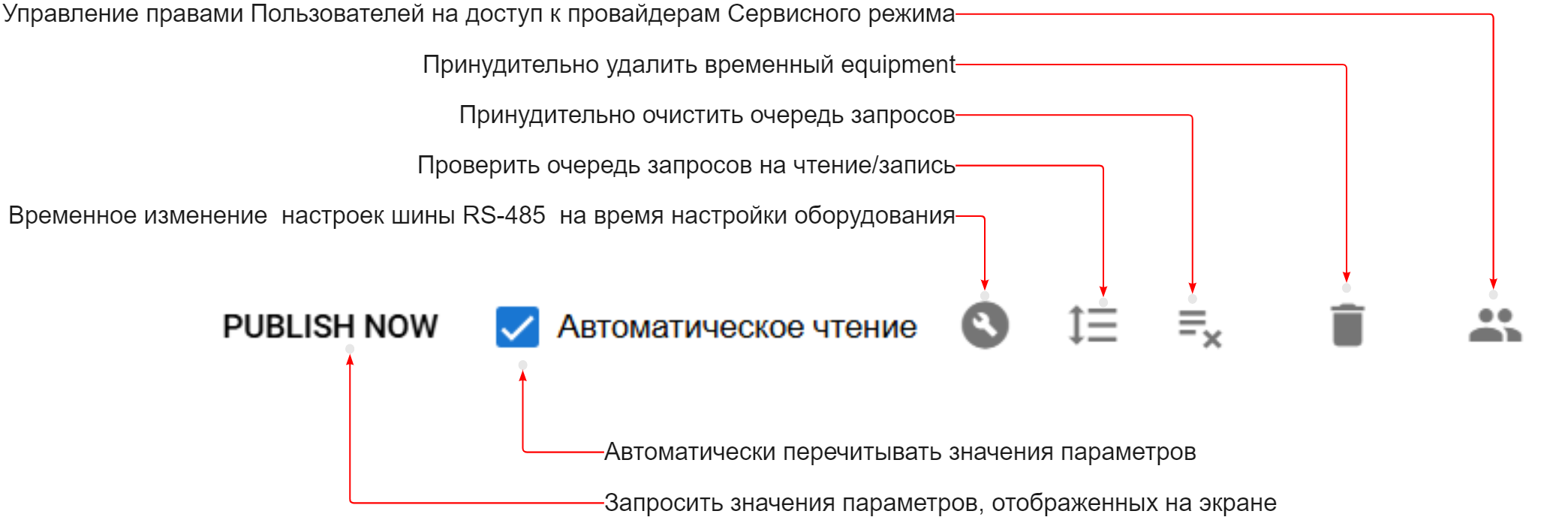

Организация работы в Сервисном режиме осуществляется через Провайдеров - специализированного equipment provider_modbus_sdm на виртуальном устройстве. Как правило. к Проекту добавлено одно виртуальной устройство virt-cloud.

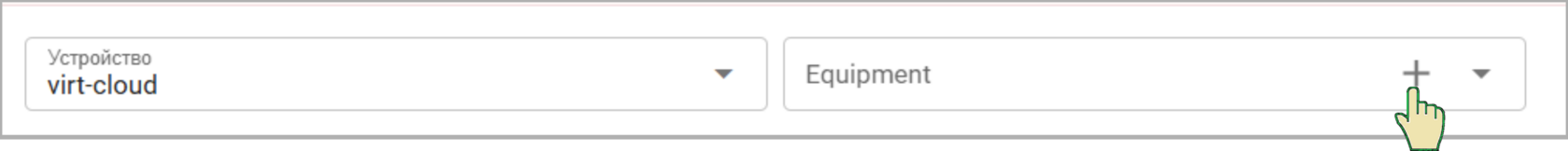

Equipment просмотра параметров оборудования создается на время (index 10000+). Он создается на базе Провайдера сервисного режима. Для перехода к созданию временного equipment нажмите на +(Создать)

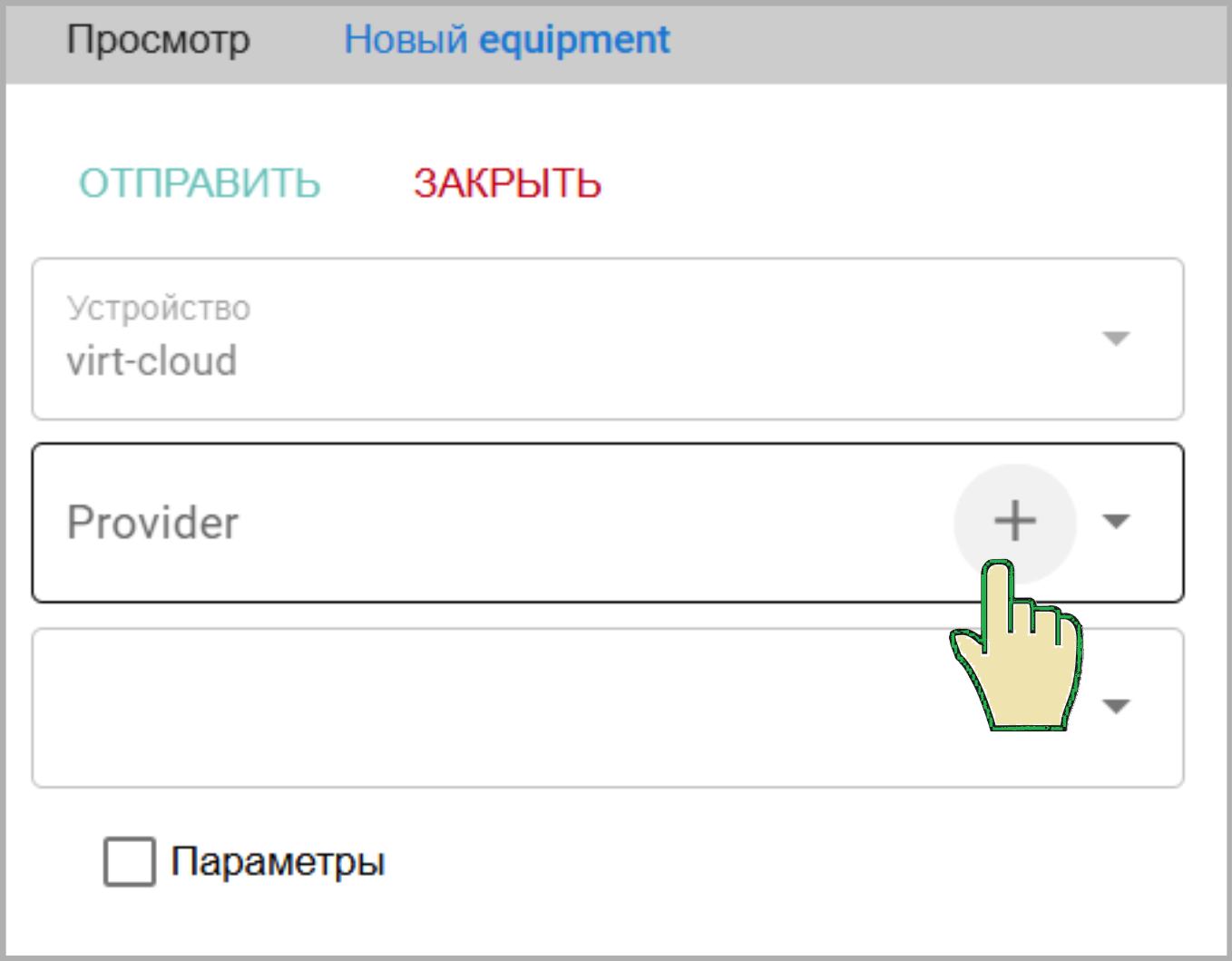

Откроется окно выбора/создания Провайдера Сервисного режима

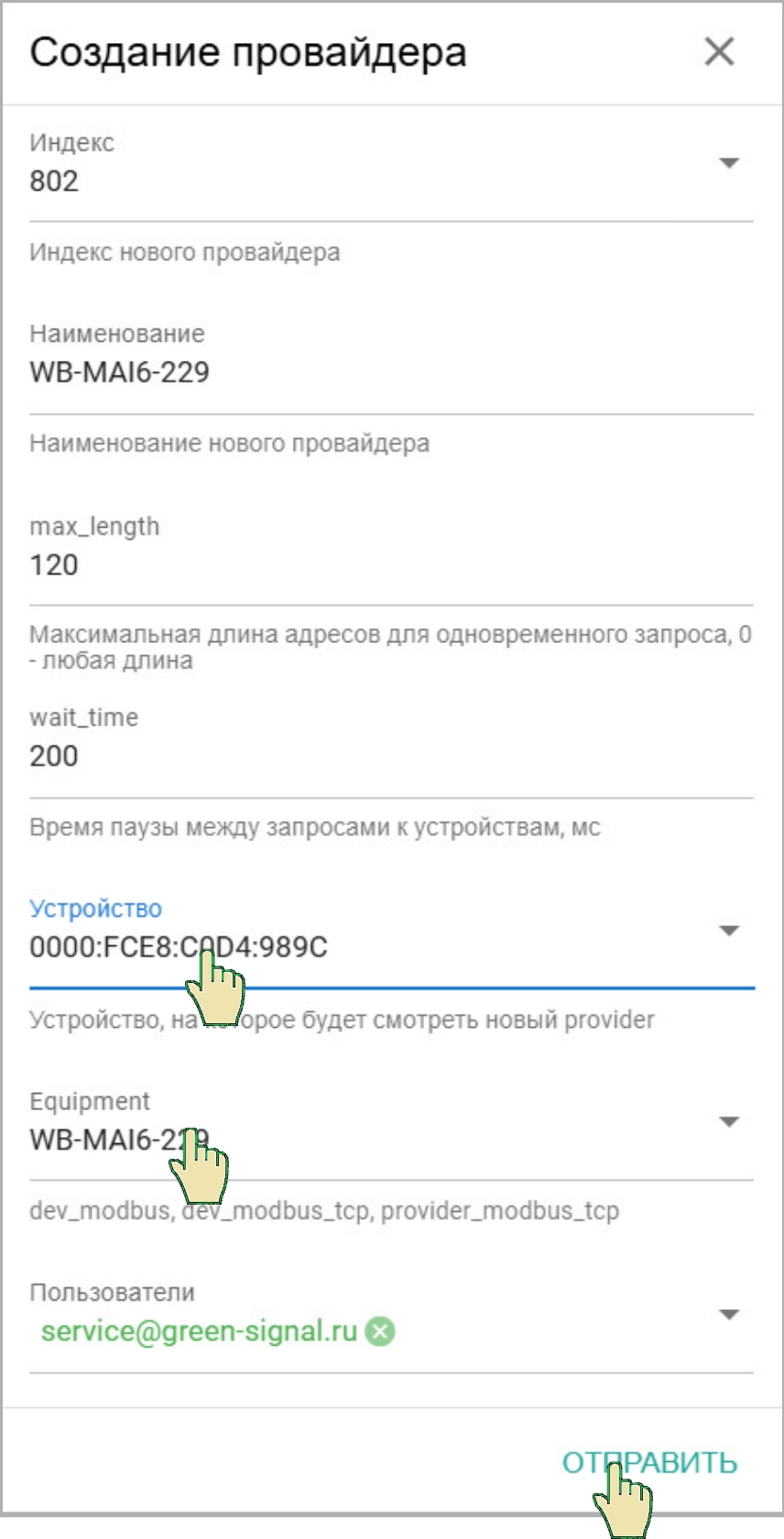

Выберите Устройство GreenLink и Провайдера WB-MAI6. При необходимости, отредактируйте Наименование

Новый провайдер появится в списке. Выберите его.
Так как мы в качестве типа Провайдера dev_modbus на устройстве GreenLink указали WB-MAI6, то система нашла шаблон списка соответствующих модулю параметров

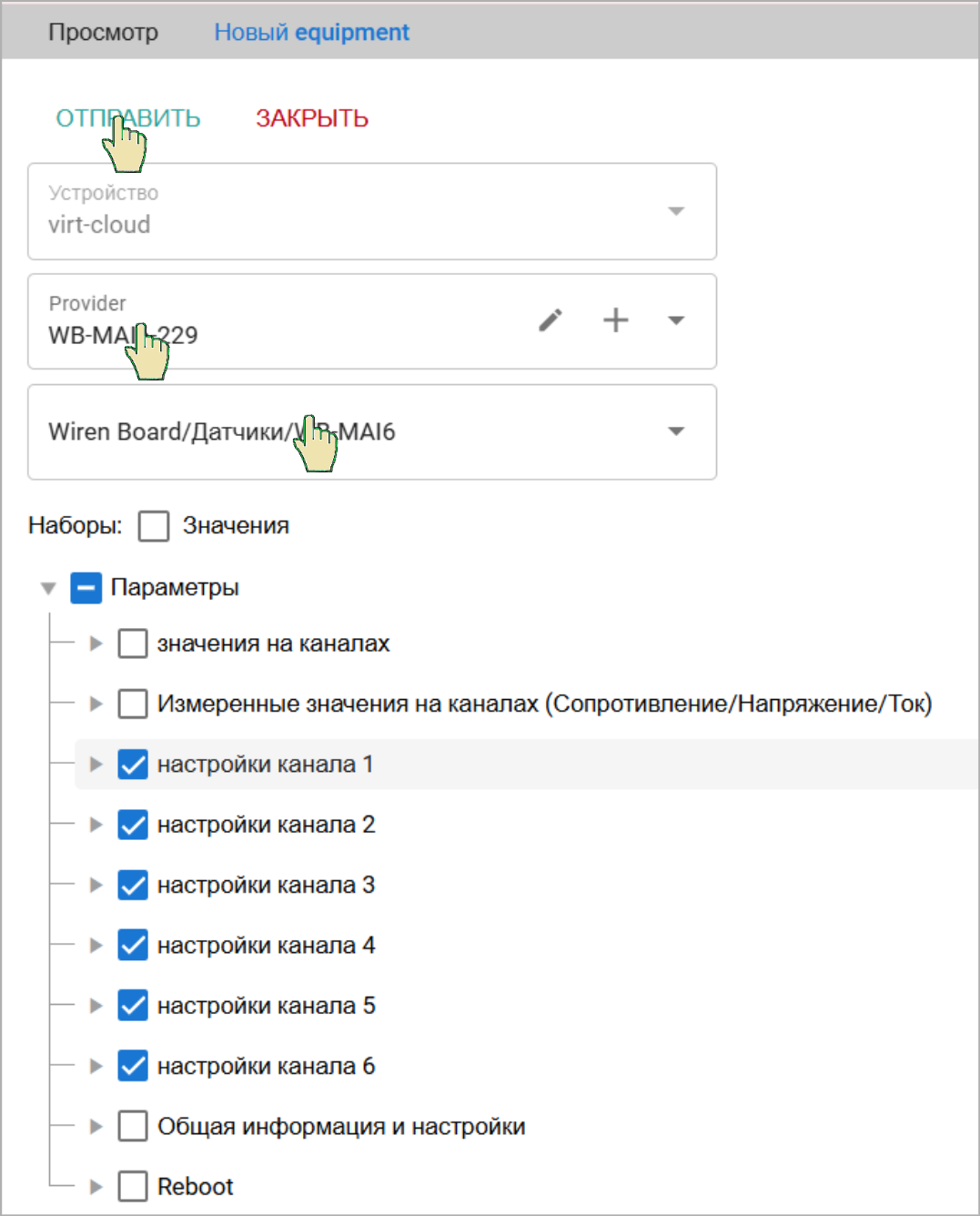

Отмечаем галочкой те параметры, которые нам нужны (или выбираем набор) и нажимаем ОТПРАВИТЬ

Будет создан временный equipment просмотра с выбранными параметрами

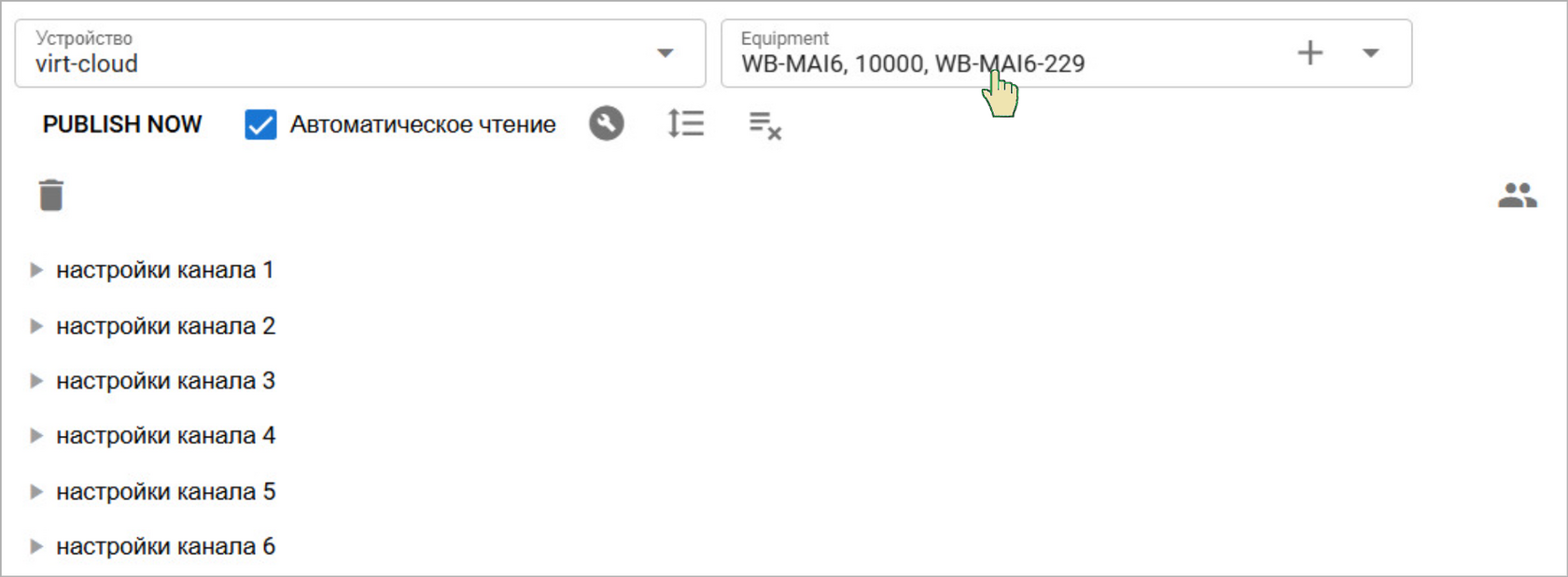

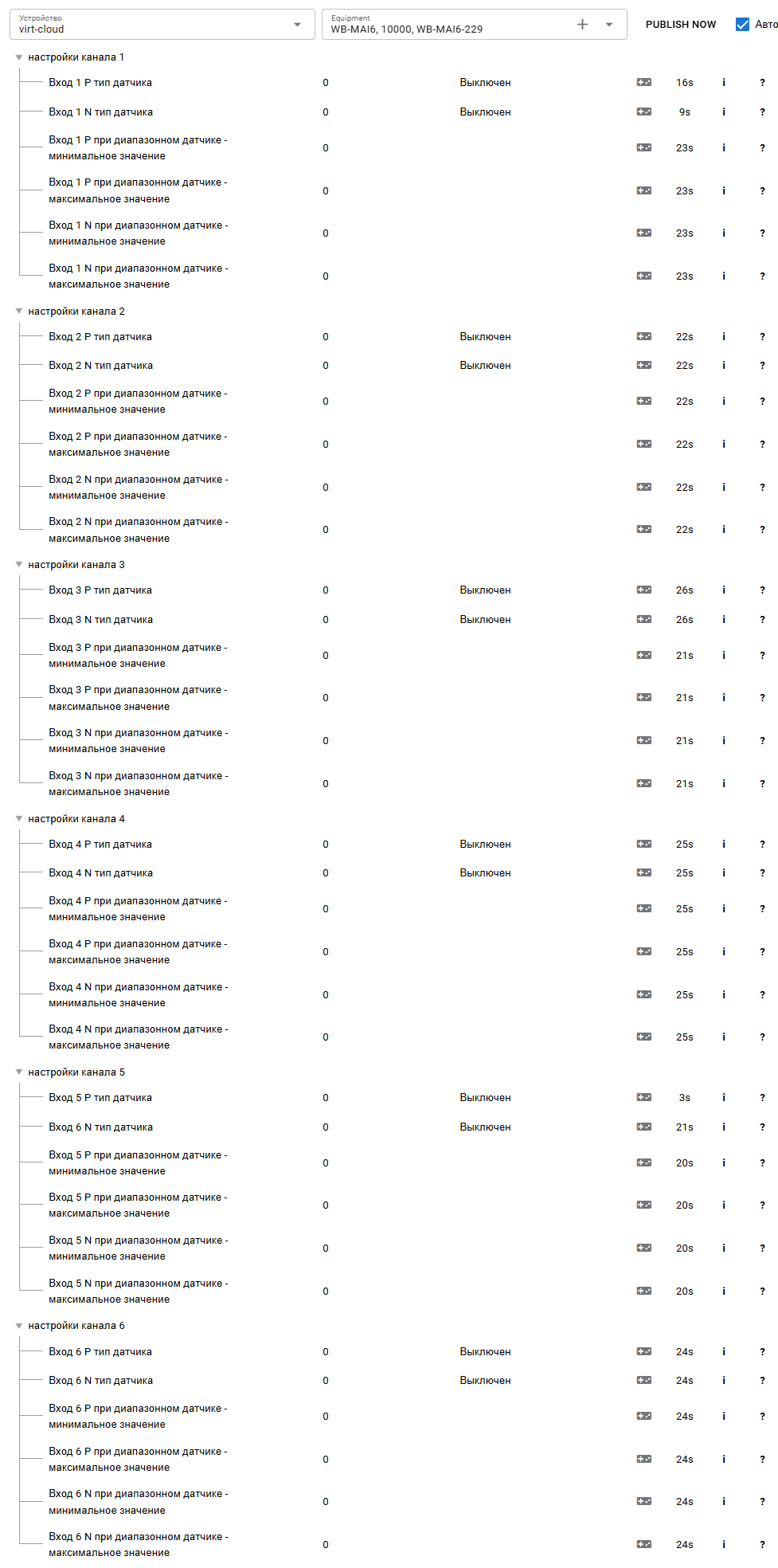

Раскроем все группы для настройки каналов WB-MAI6

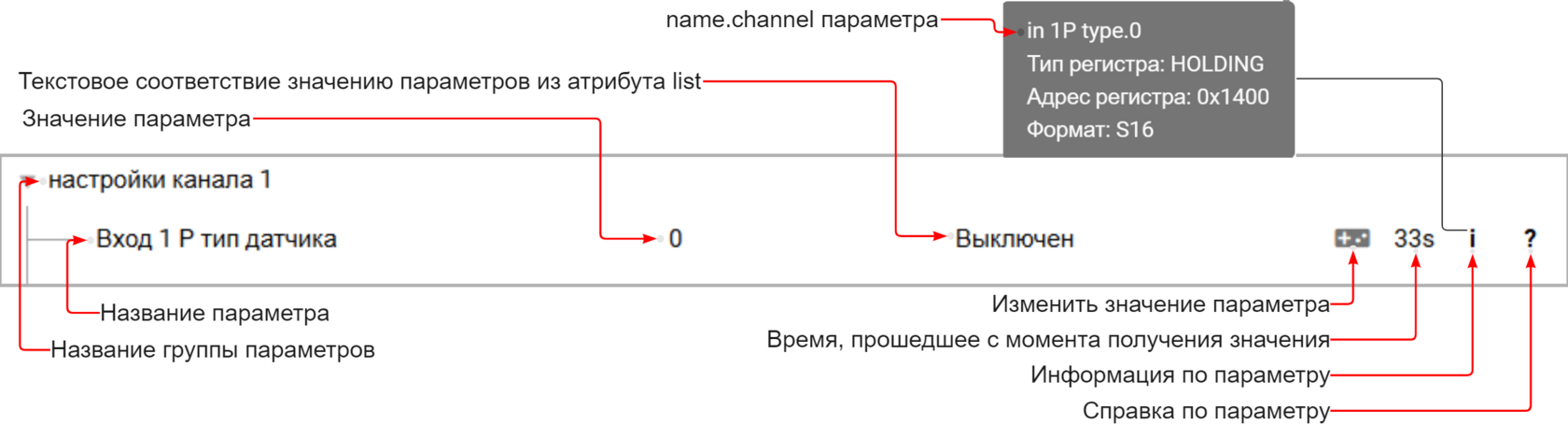

Если настройки RS-485 на Устройстве GreenLink и модуле WB-MAI6 совпадают, то через несколько секунд появятся текущие настройки

Изменим значения в соответствии с нашим Проектом

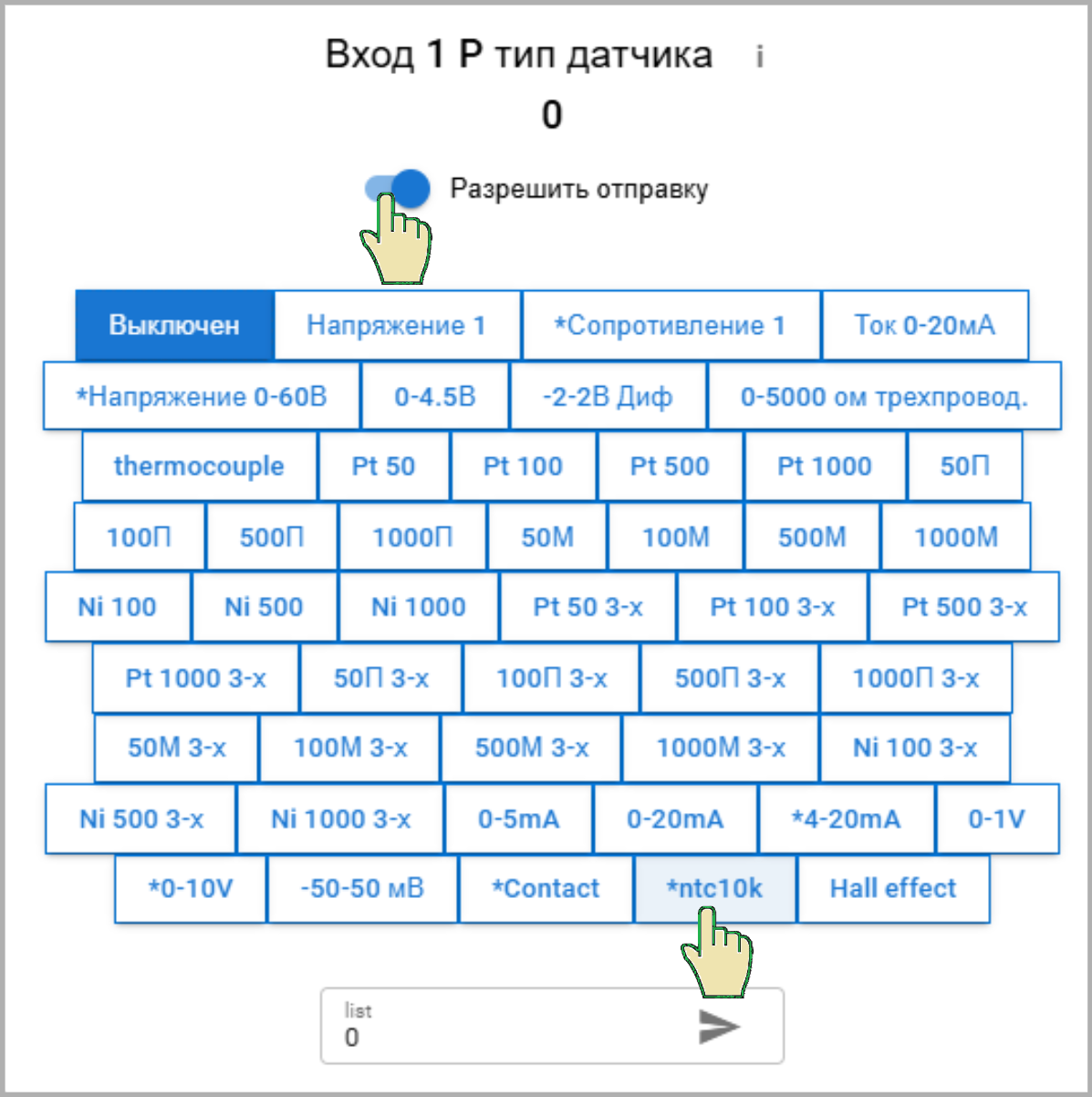

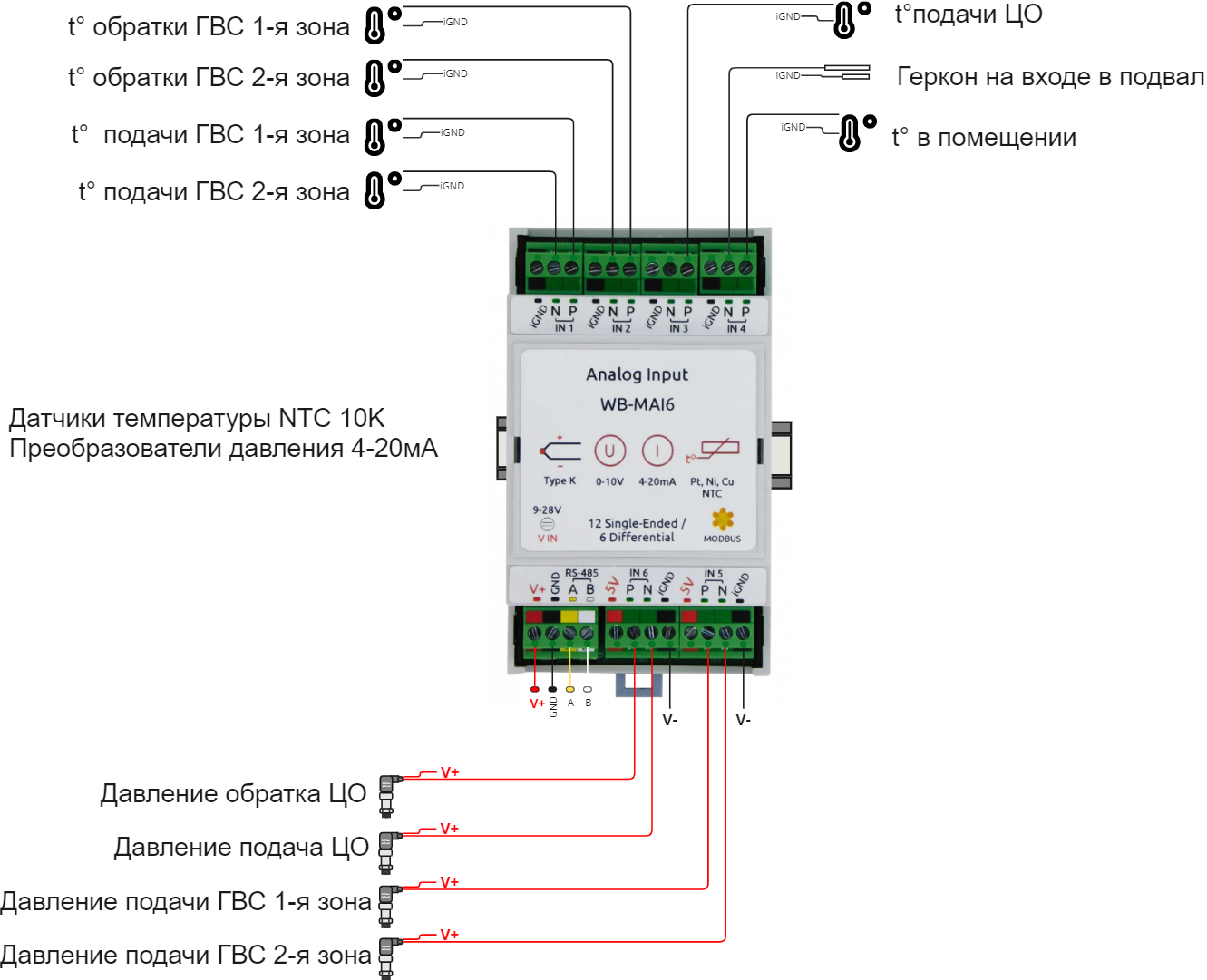

Для датчиков температуры в настройках входа указываем тип датчика ntc10k

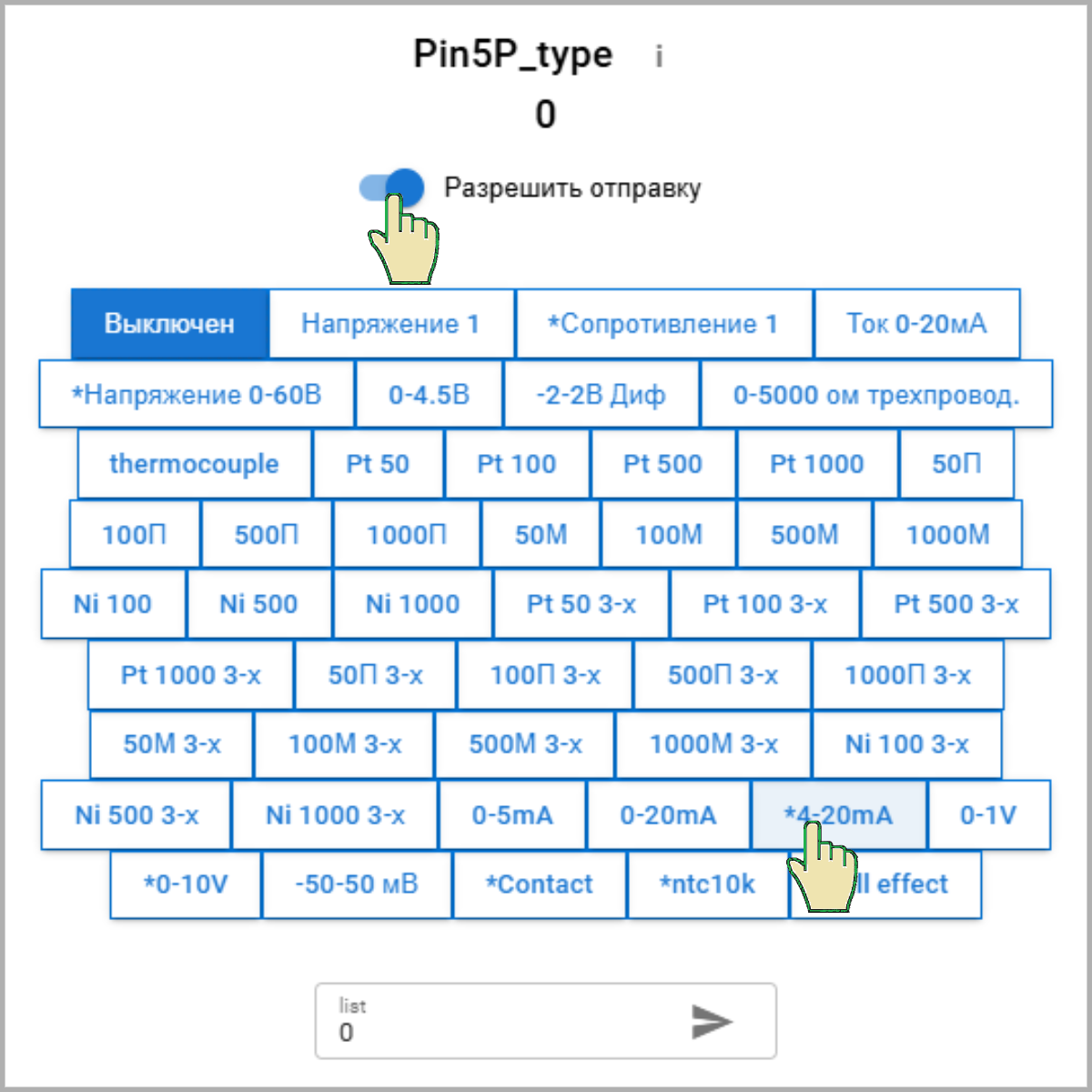

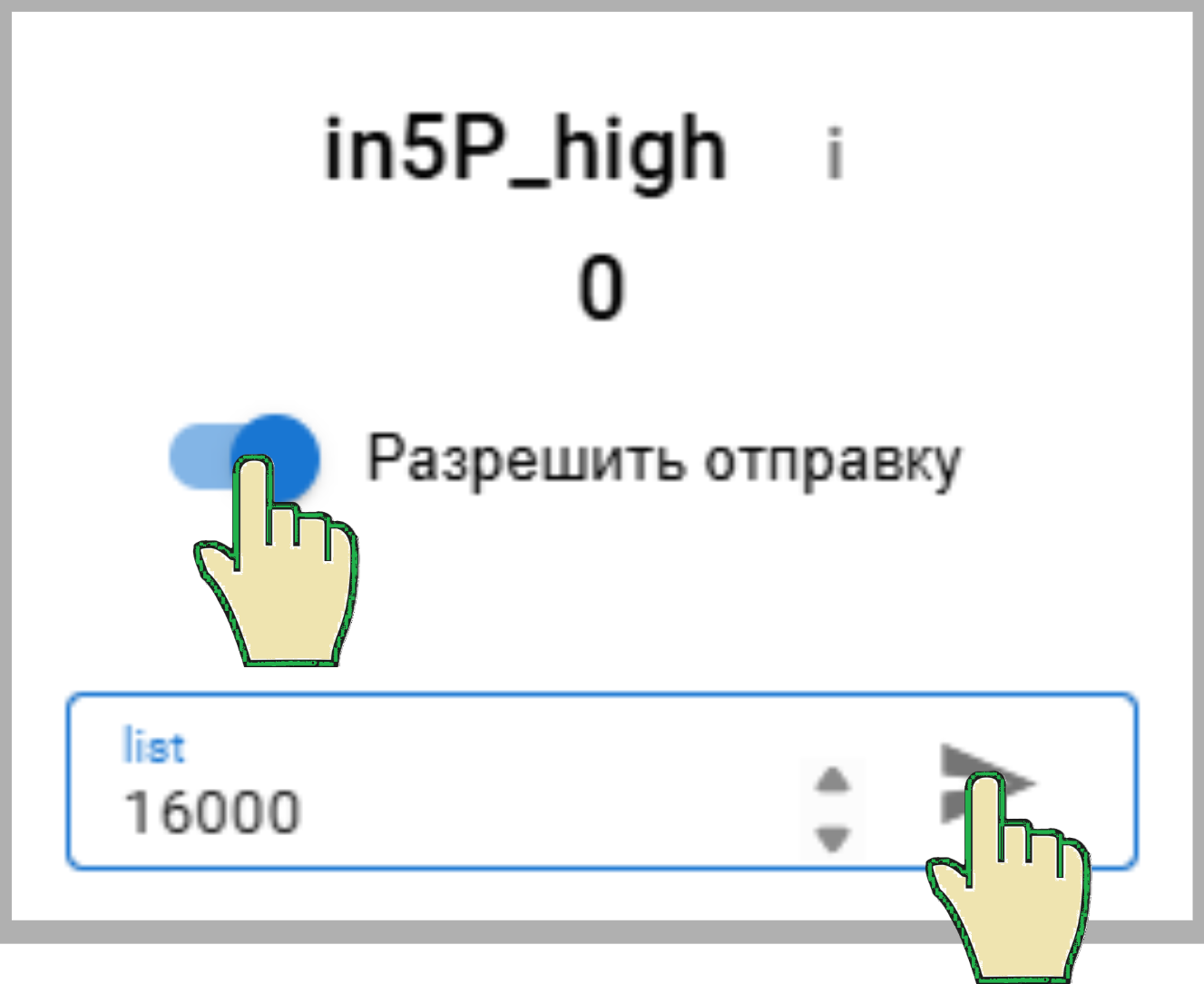

Для преобразователей давления в настройках входа указываем тип датчика 4-20мА и настраиваем максимальное значение давления при 20мА - 16бар

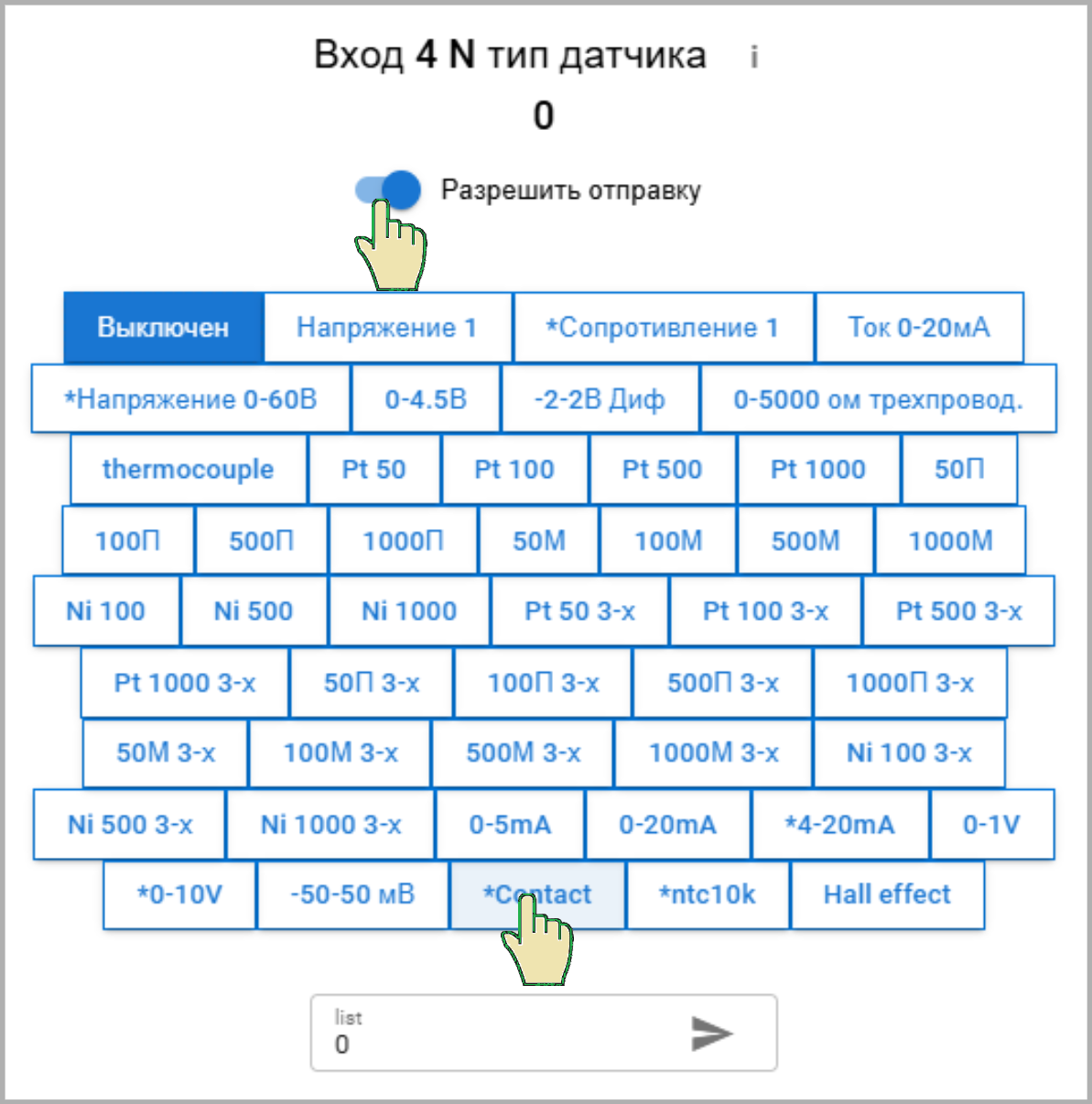

Для геркона в настройках входа указываем тип датчика Contact

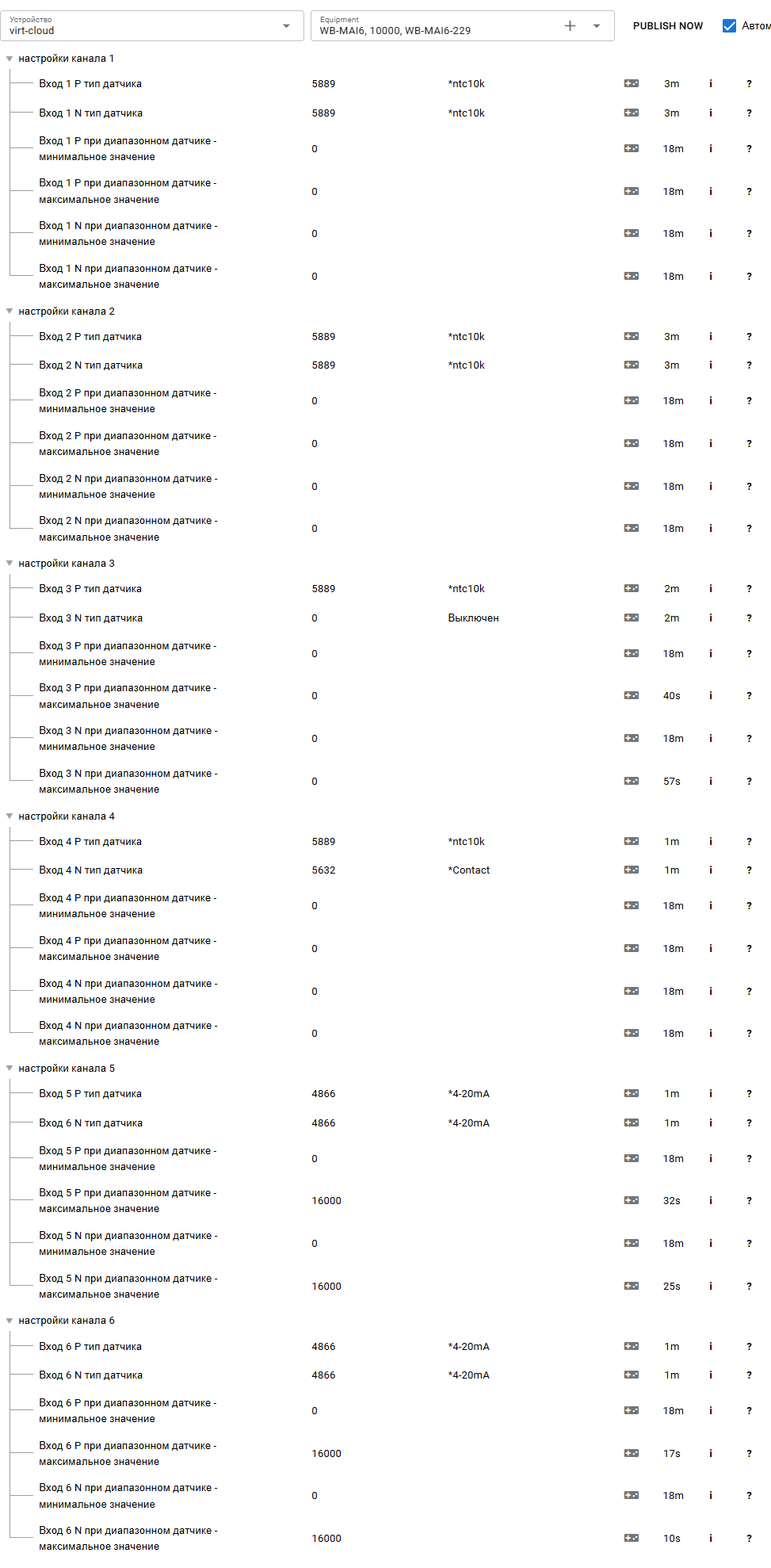

После настройки всех входов
