Настройка параметров modbus master
Подключитесь к Админке GreenLink.
Вариант 1. Подключитесь к точке доступа GreenLink_***** и перейдите в браузере по адресу 192.168.4.1
Вариант 2. Перейдите в локальной сети по ip-адресу
Введите пароль от Админки (по умолчанию greenlink)
Вариант 1. Подключитесь к точке доступа GreenLink_***** и перейдите в браузере по адресу 192.168.4.1
Вариант 2. Перейдите в локальной сети по ip-адресу
Введите пароль от Админки (по умолчанию greenlink)

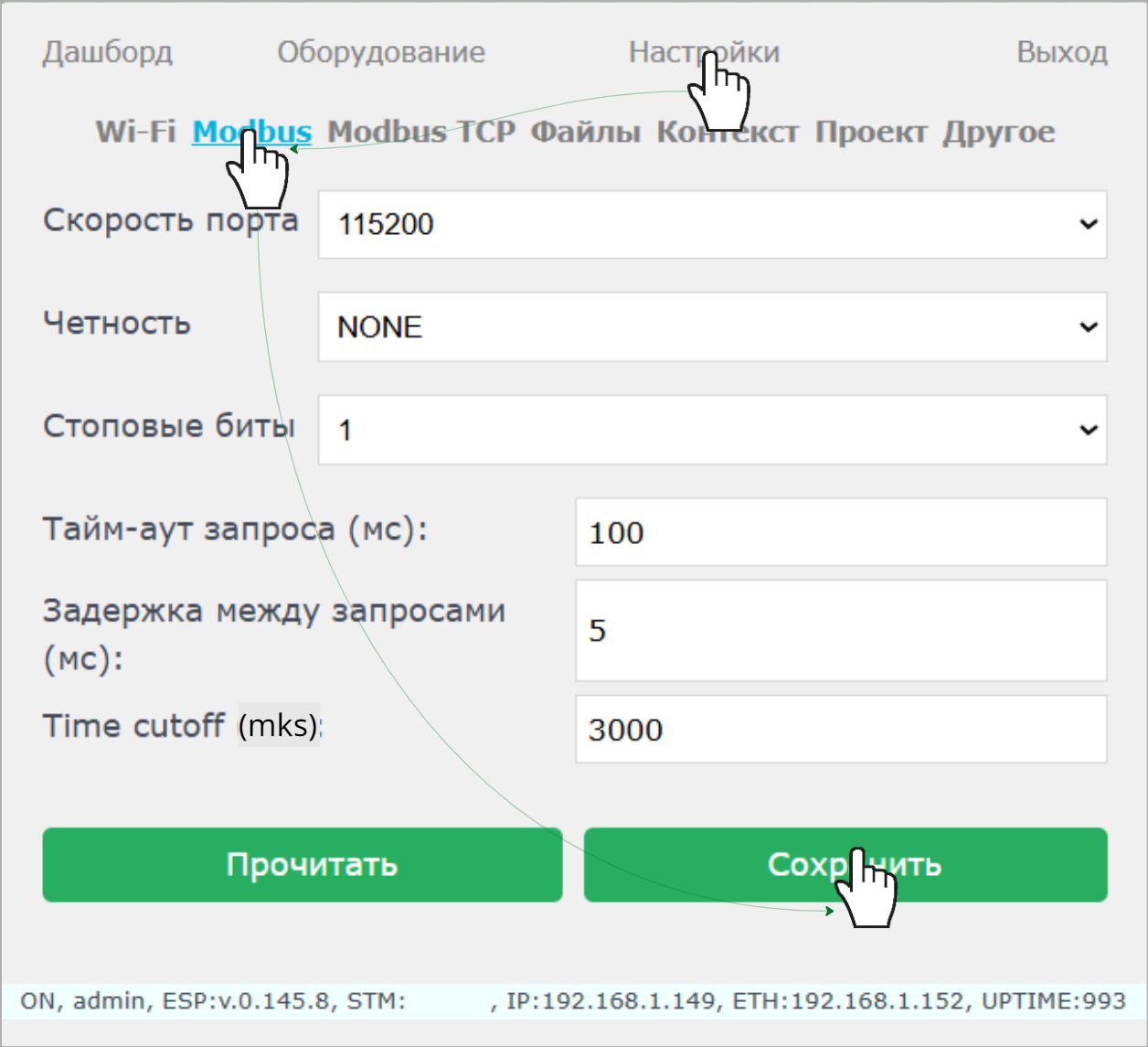

Перейдите в Настройки->Modbus
после изменения значений - перезагрузите устройство
Все подключаемое оборудование должно иметь такие же настройки интерфейса.
При подключении нескольких modbus slave устройств к одному GreenLink каждое устройство должно иметь уникальный modbus адрес от 1 до 255
Все подключаемое оборудование должно иметь такие же настройки интерфейса.
При подключении нескольких modbus slave устройств к одному GreenLink каждое устройство должно иметь уникальный modbus адрес от 1 до 255
Time cutoff (mks) является вспомогательным техническим параметром. Для скорости 115200 он должен быть установлен 3000 mks, для скорости 9600 - 16000mks. Для других скоростей пропорционально между этими двумя значениями.
Временное изменение настроек в Сервисном режиме

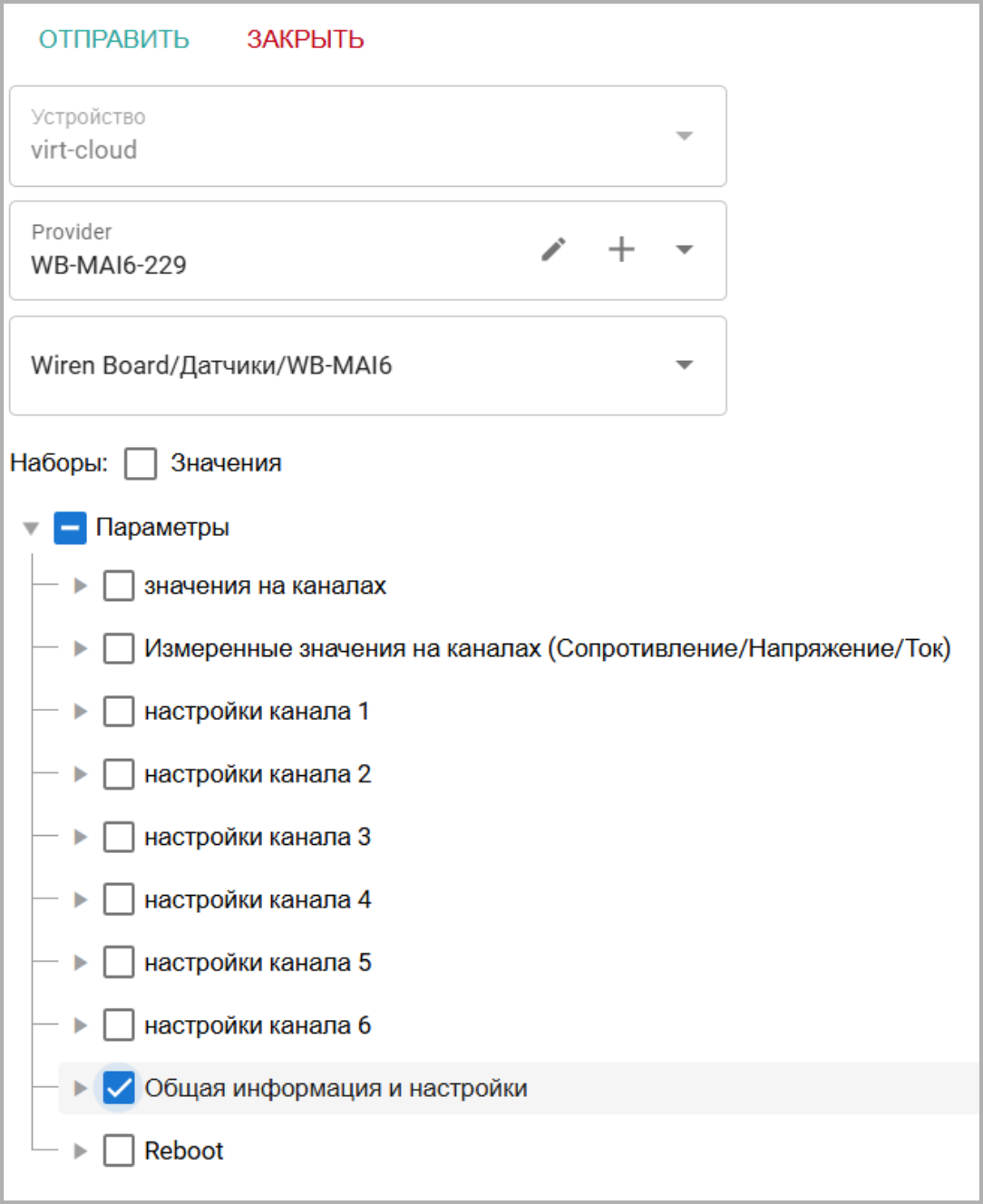

В Сервисном режиме при создании equipment просмотра выбираем из шаблона параметры, отвечающие за настройку modbus подключенного оборудования

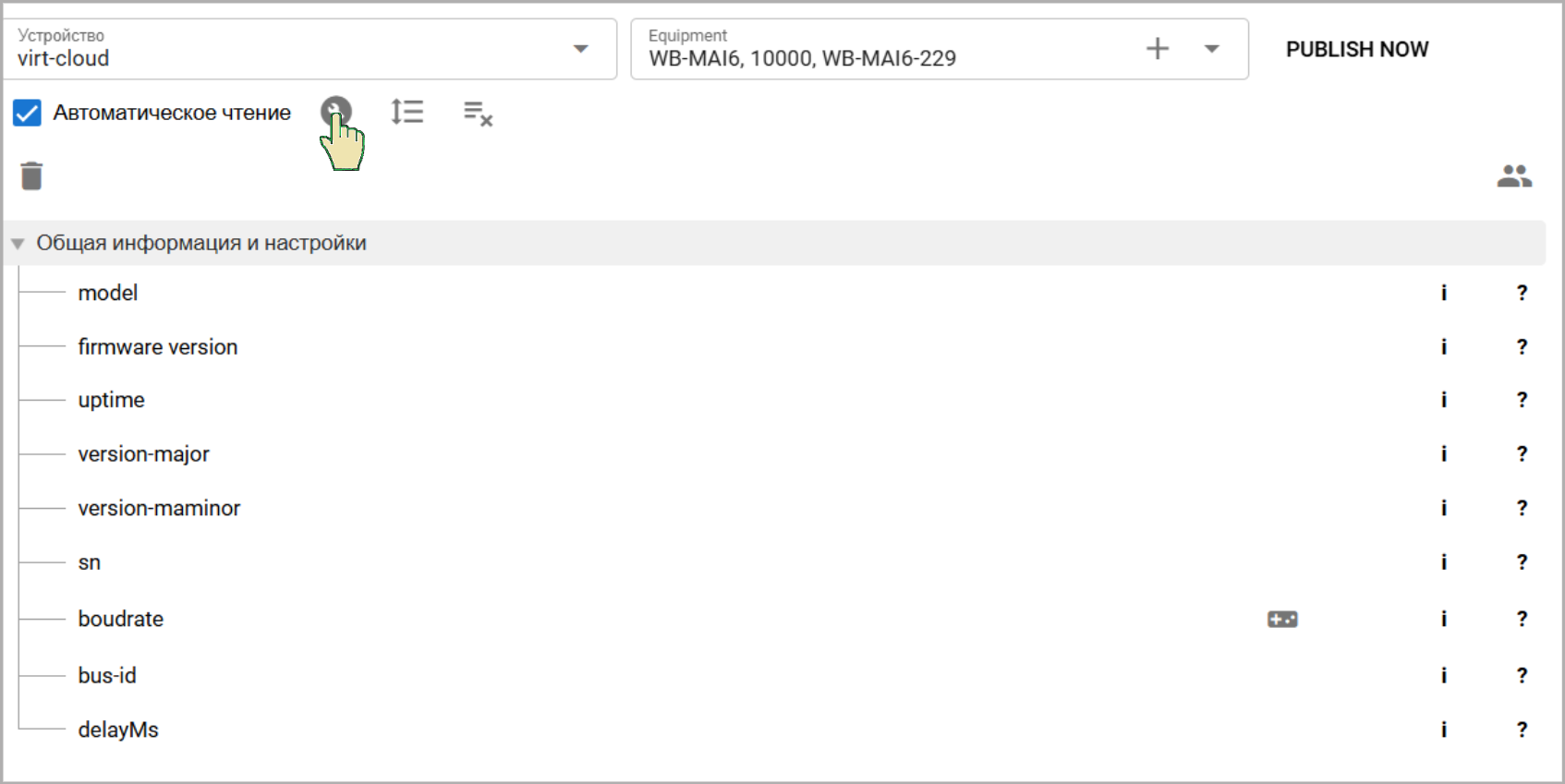

Если настройки на совпадают, например на GreenLink установлена скорость 115200, а на модуле WB-MAI6 по умолчанию 9600, то данные регистров не появятся в строках параметров

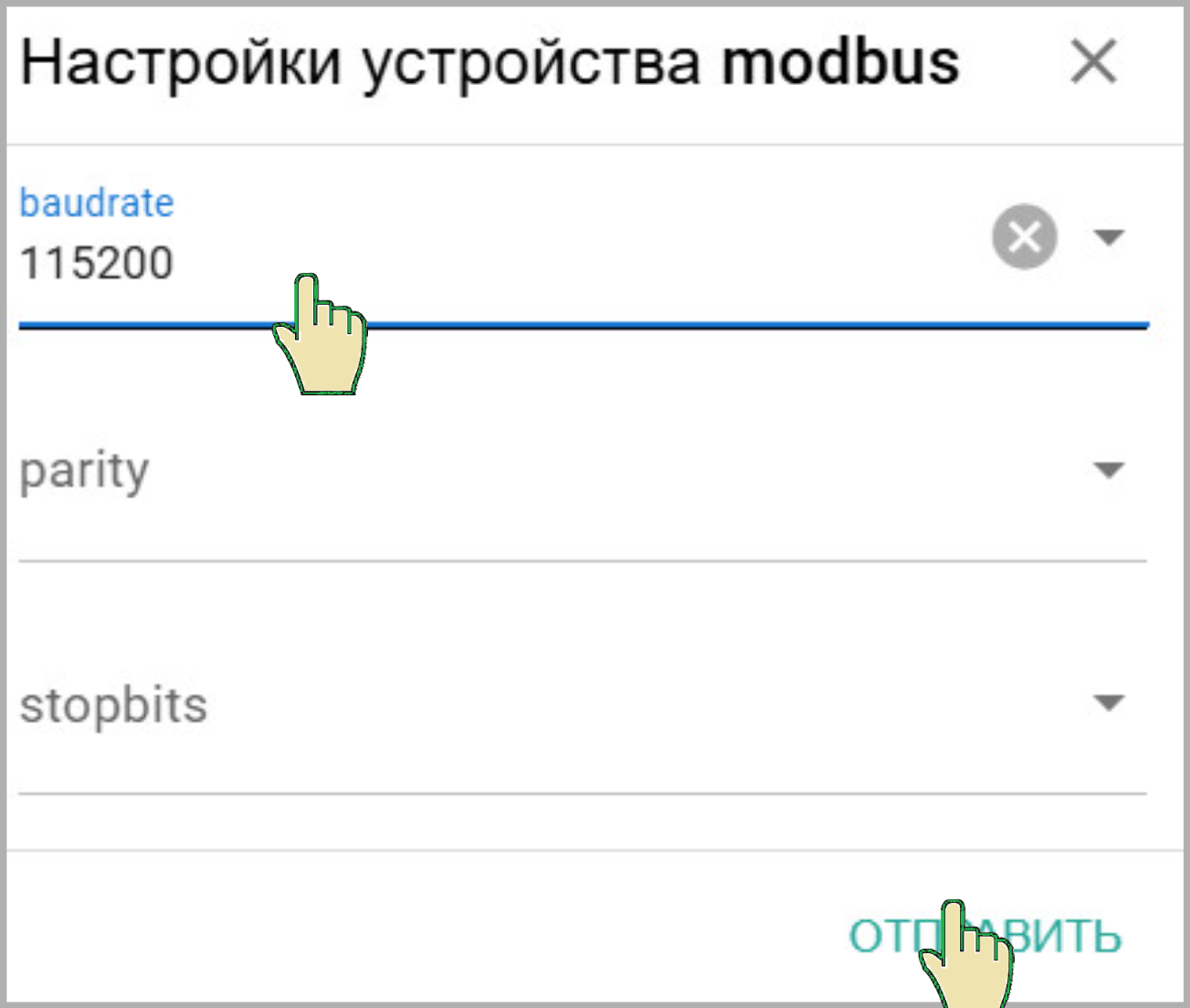

Переходим в режим временного изменения настроек Modbus GreenLink

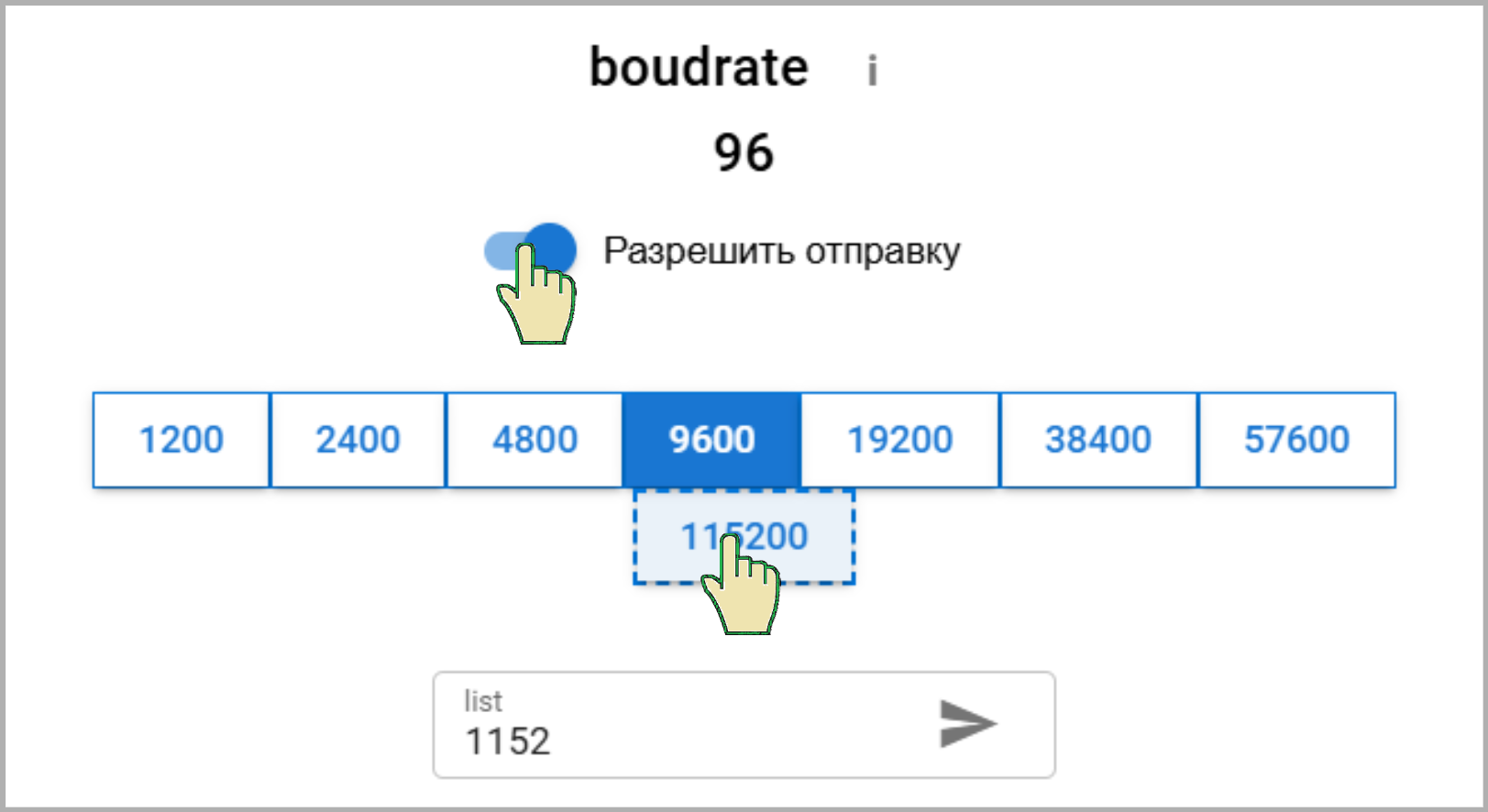

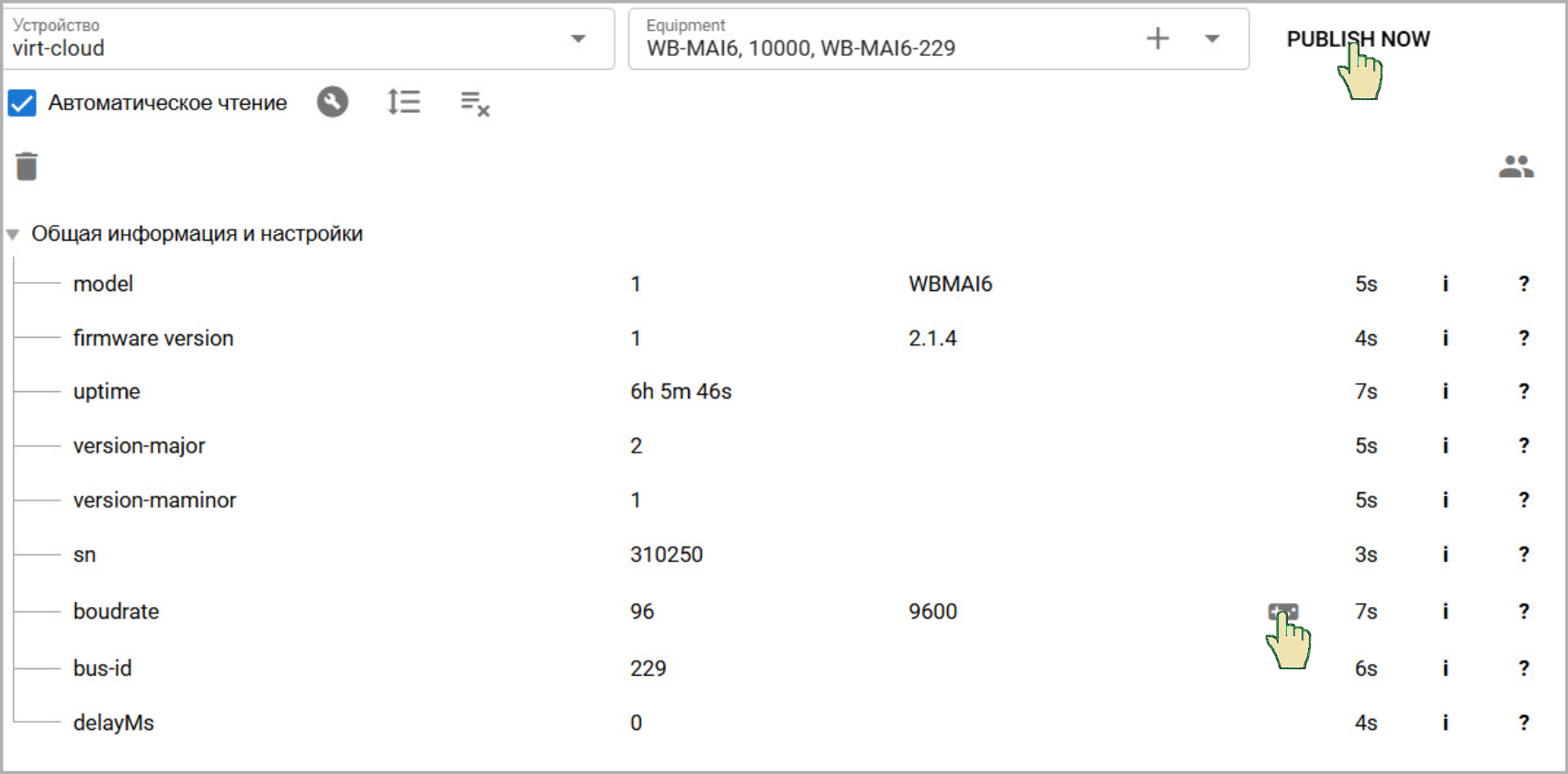

Запускаем принудительное чтение значений, и меняем скорость обмена на модуле WB-MAI6

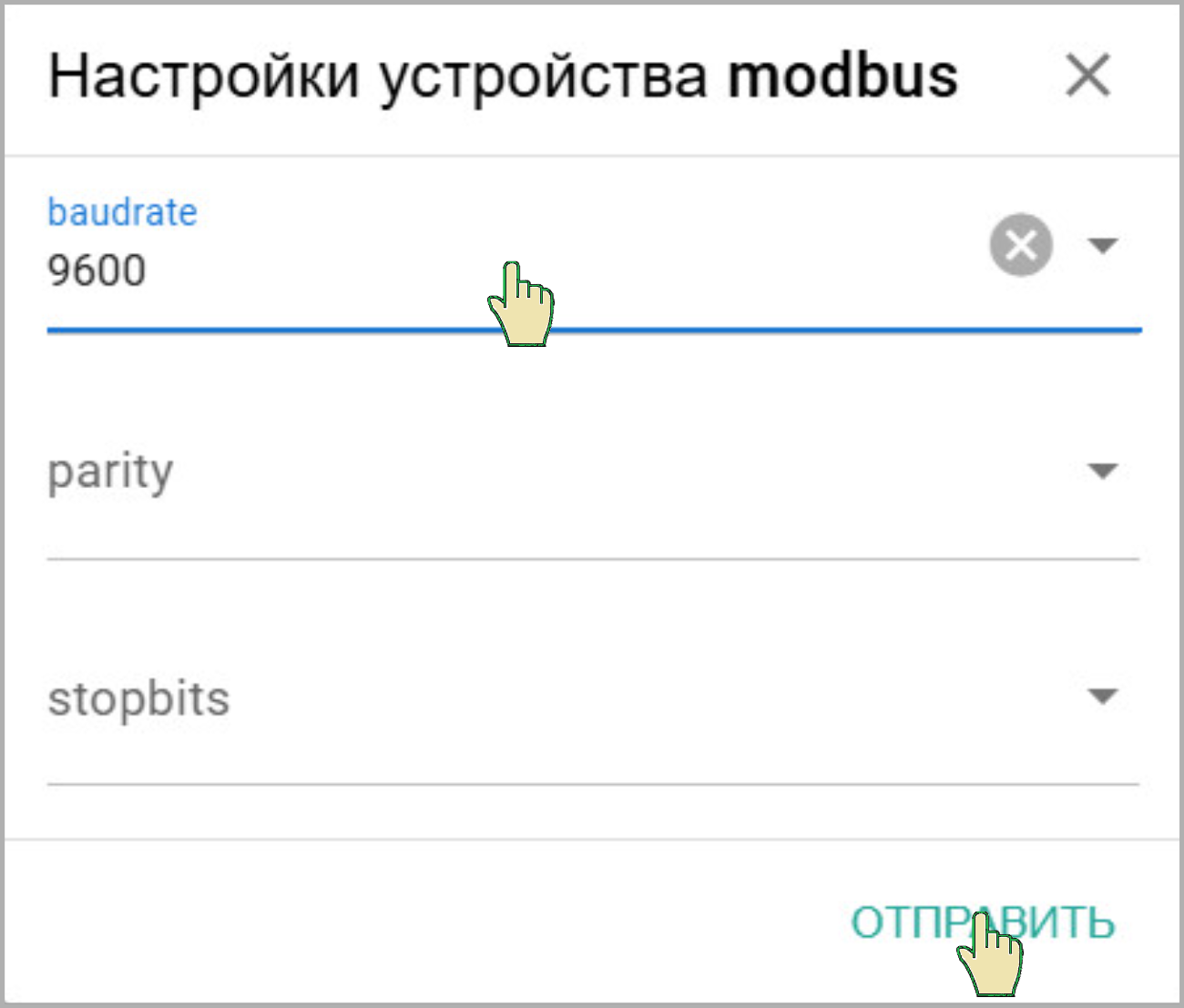

Модуль WB-MAI6 сразу переключается в новый режим и для дальнейшей работы, необходимо восстановить настройки GreenLink
