Как добавить схему

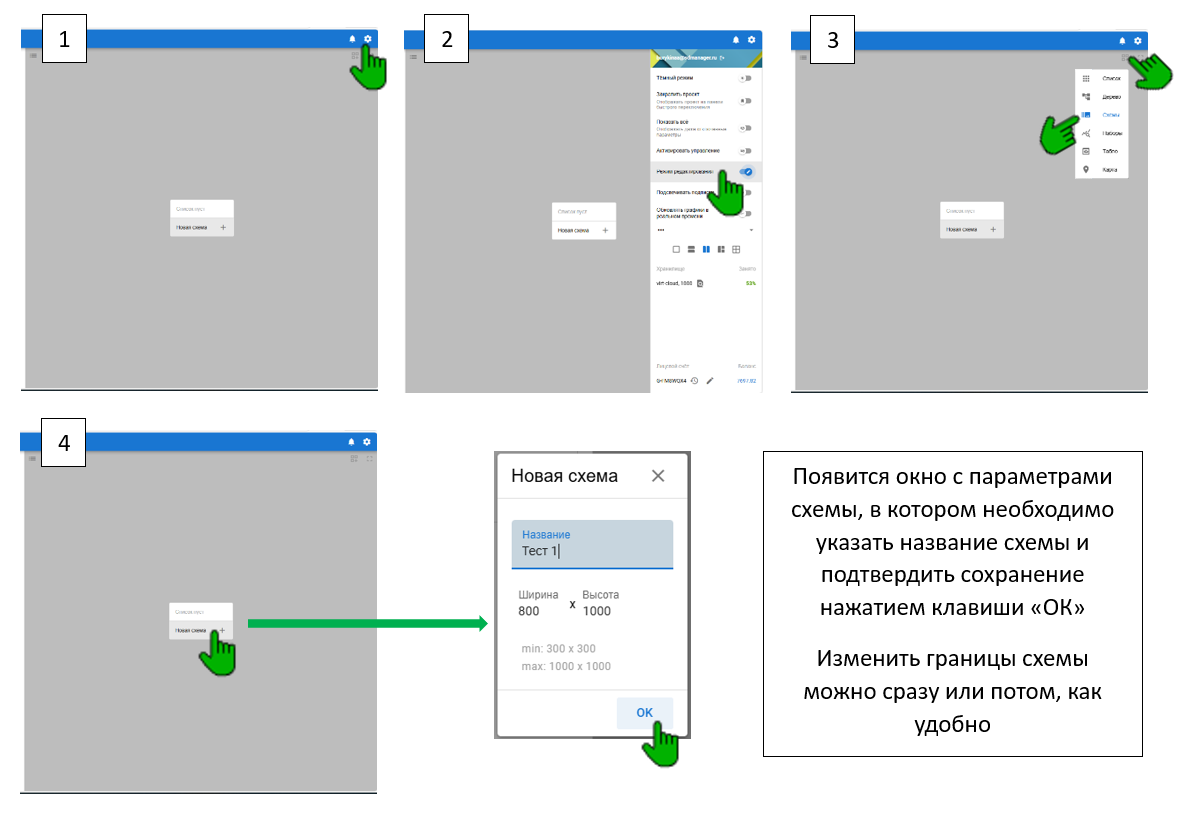

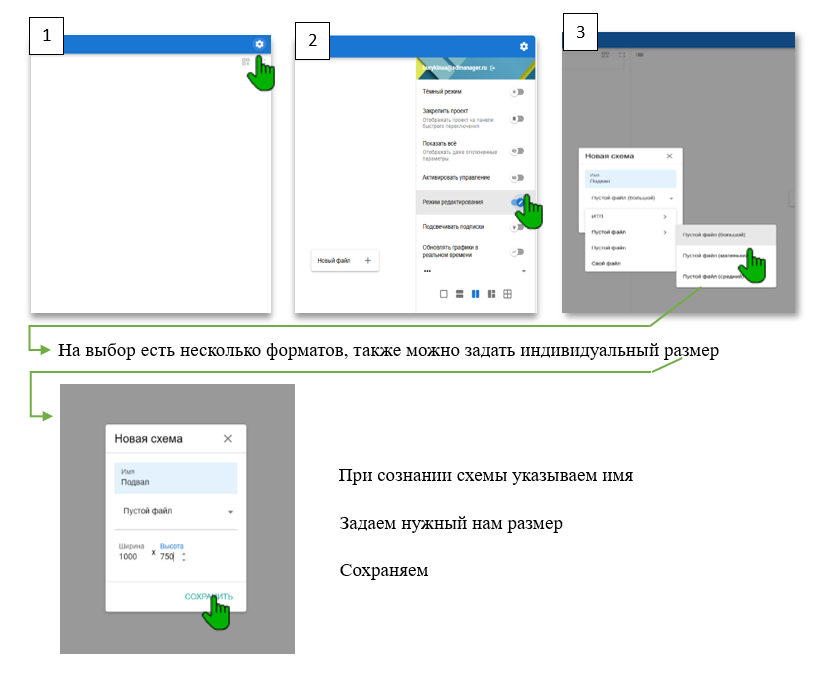

Что бы добавить схему в проект необходимо выполнить следующие действия:
- Нажать на шестеренку в верхнем правом углу
- Включить режим редактирования

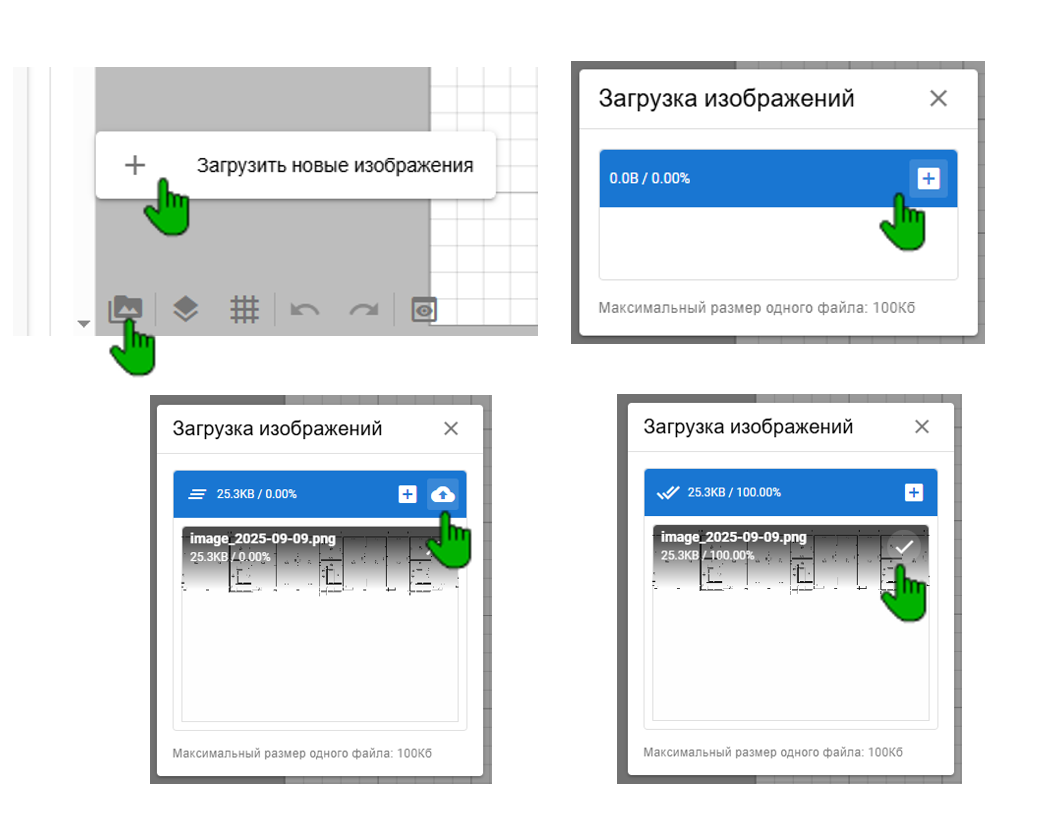

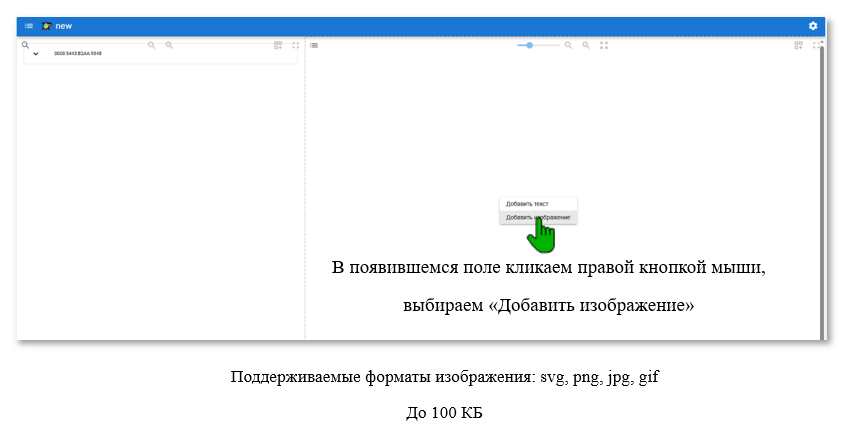

- Добавить новый файл (можно выбрать пустой или загрузить свой)

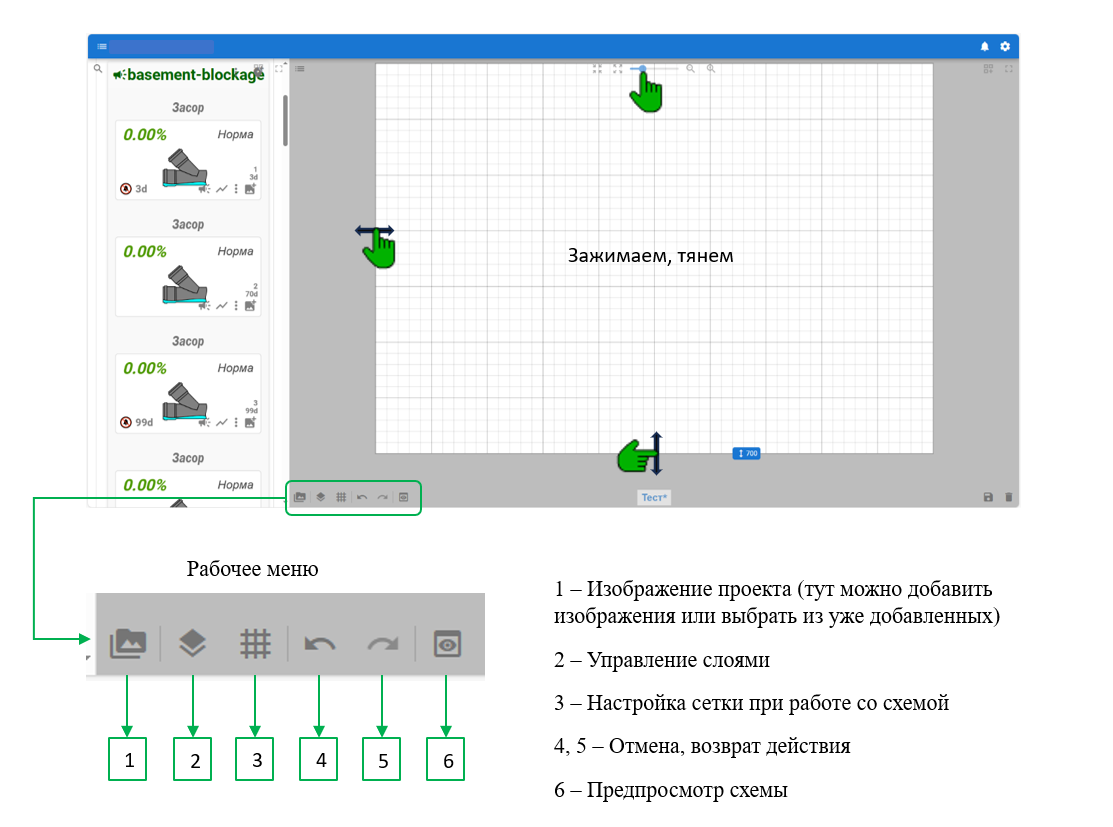

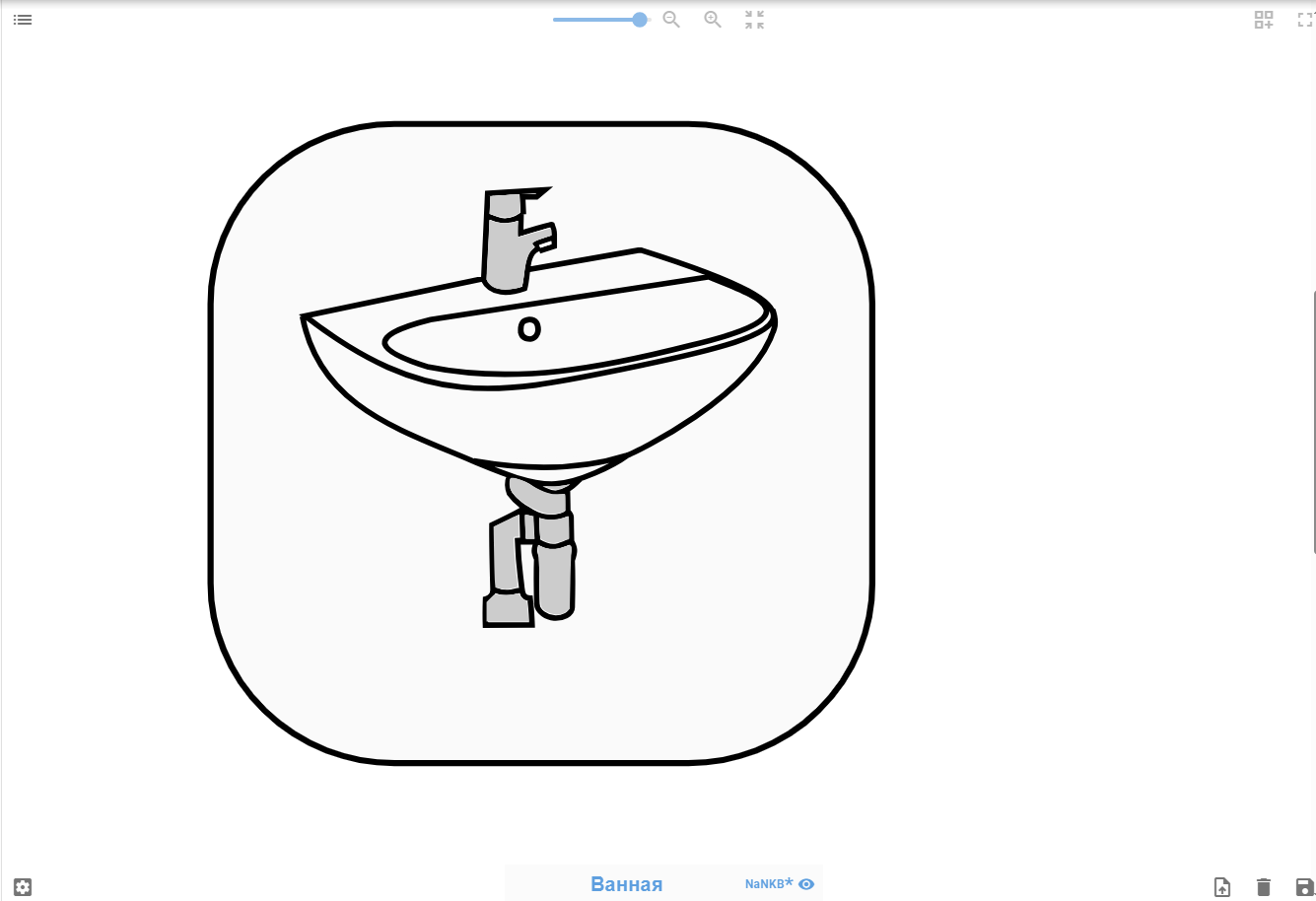

Работа со схемой

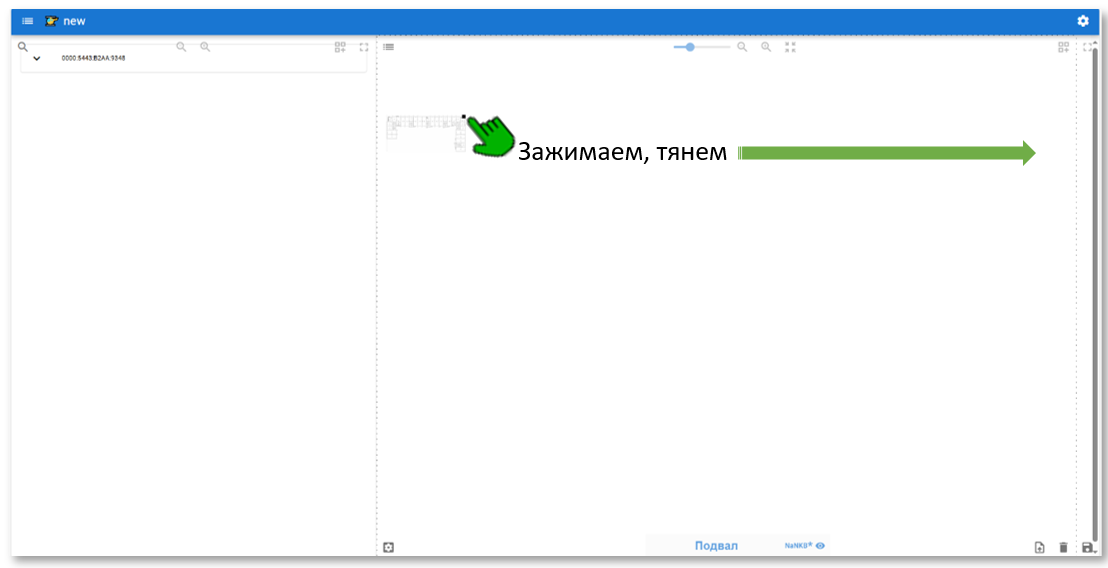

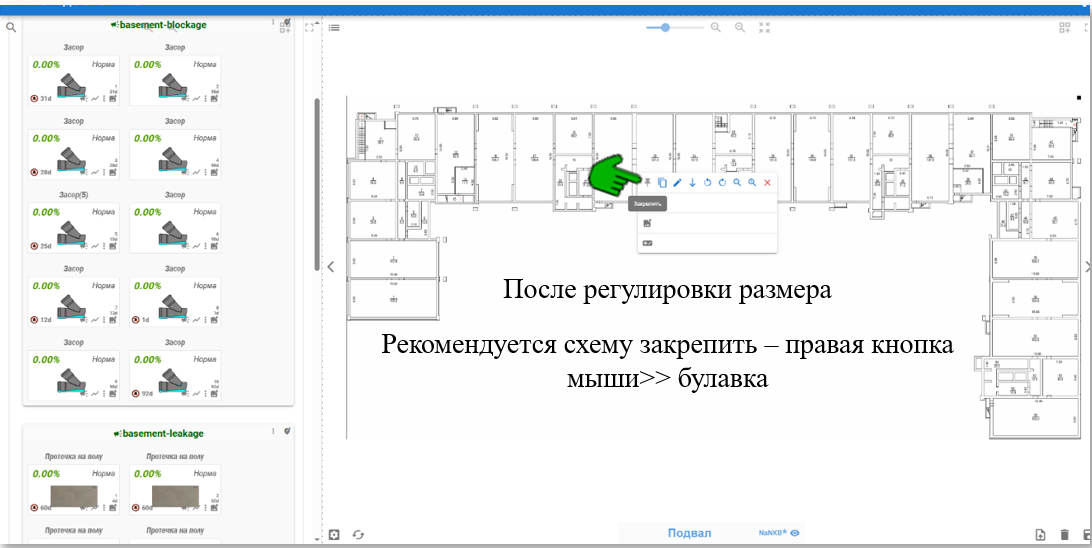

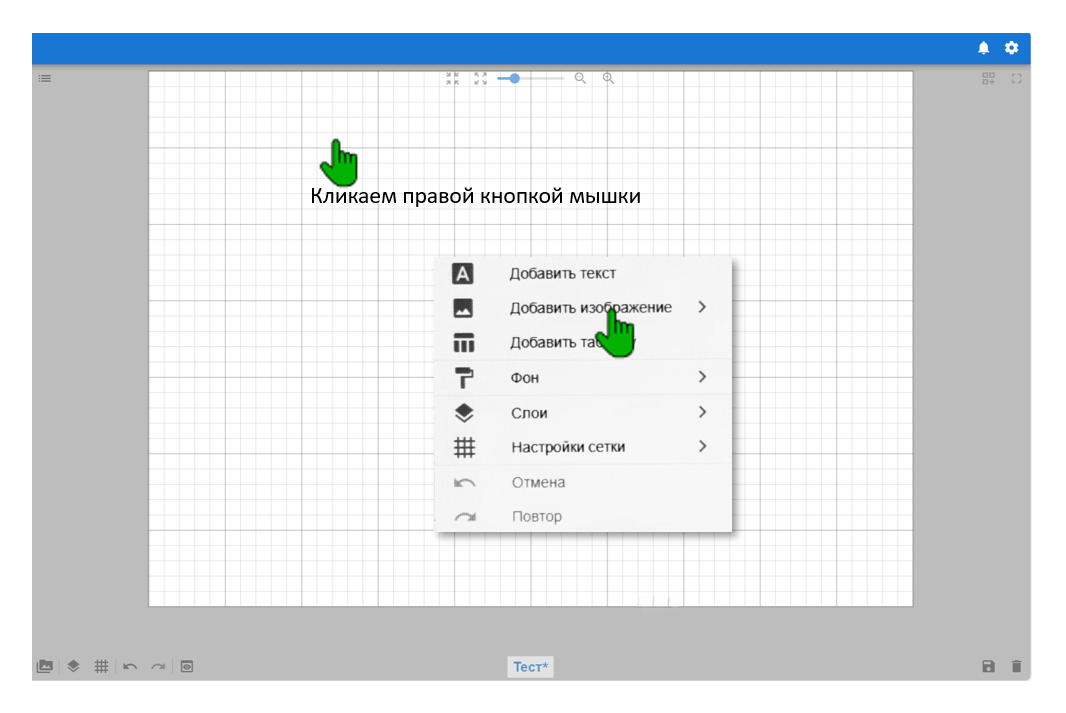

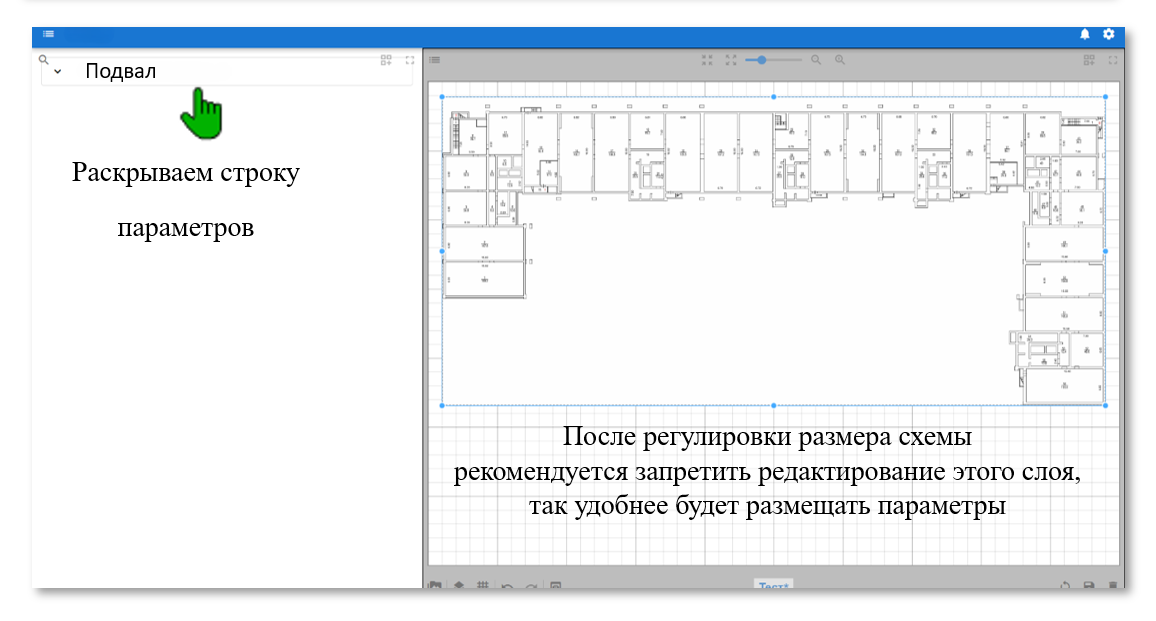

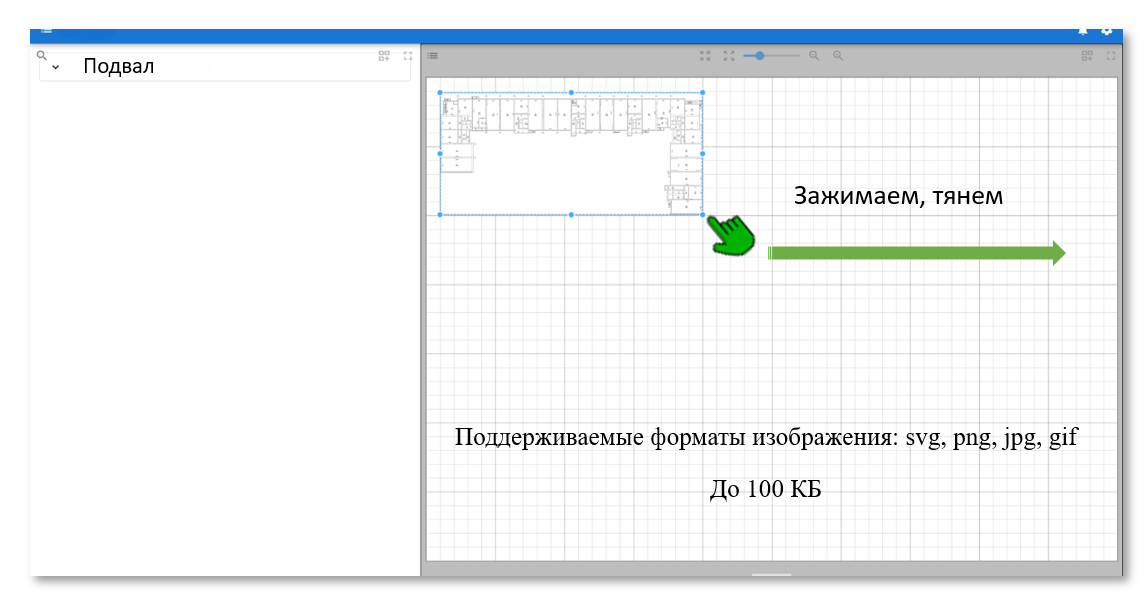

После добавления изображения отрегулируйте его размер, зажав левой кнопкой мыши черный квадратик в правом верхнем углу и потянув его в нужную сторону.

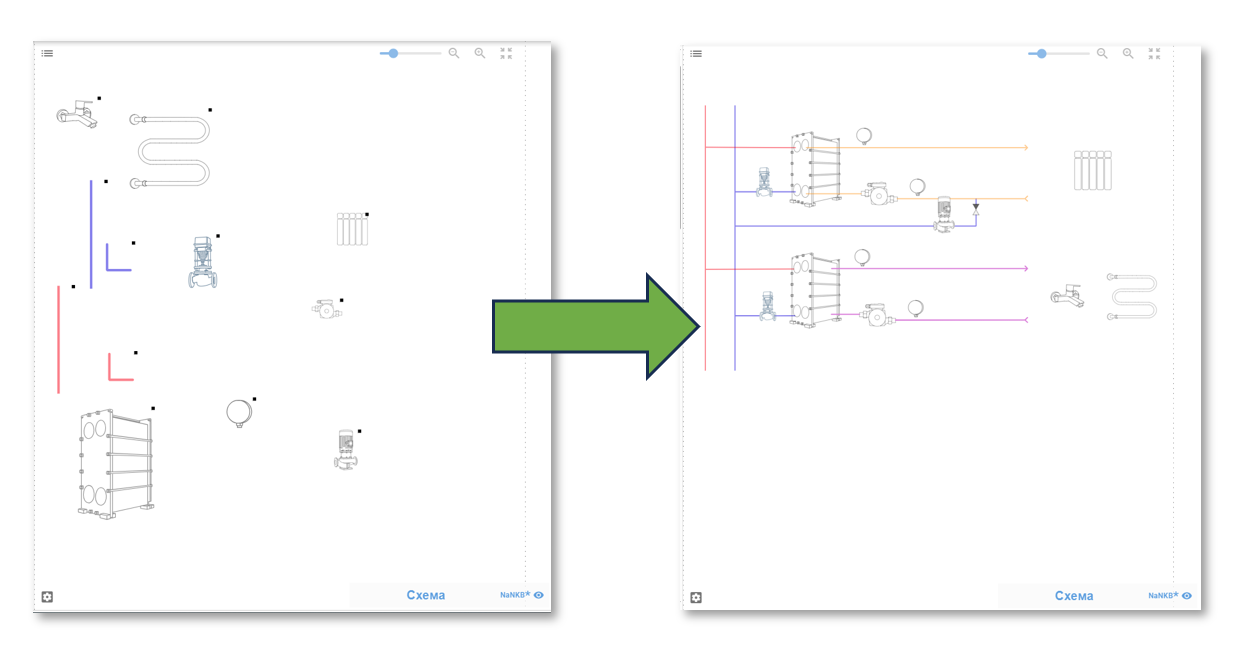

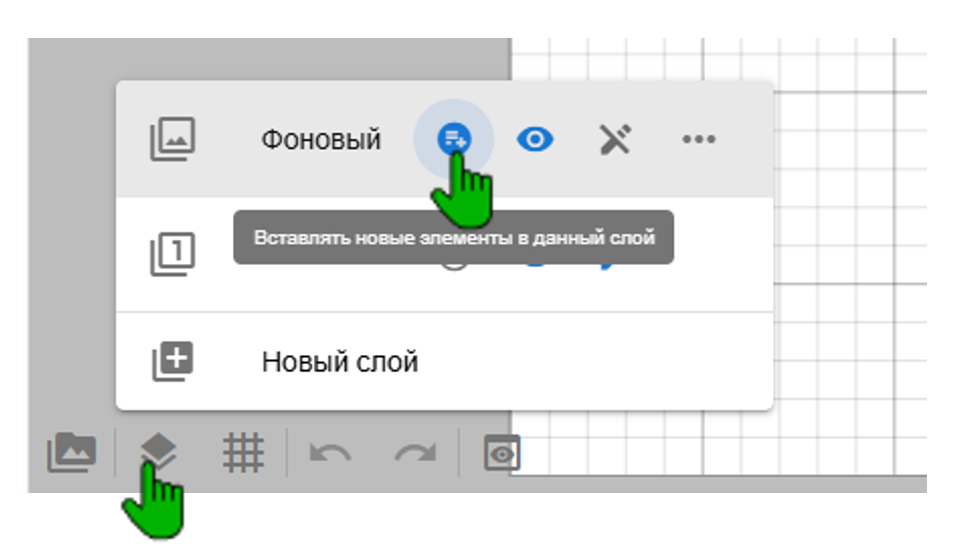

Таким образом можно добавлять различные изображения оборудования и размещать их на схеме в индивидуальном порядке.

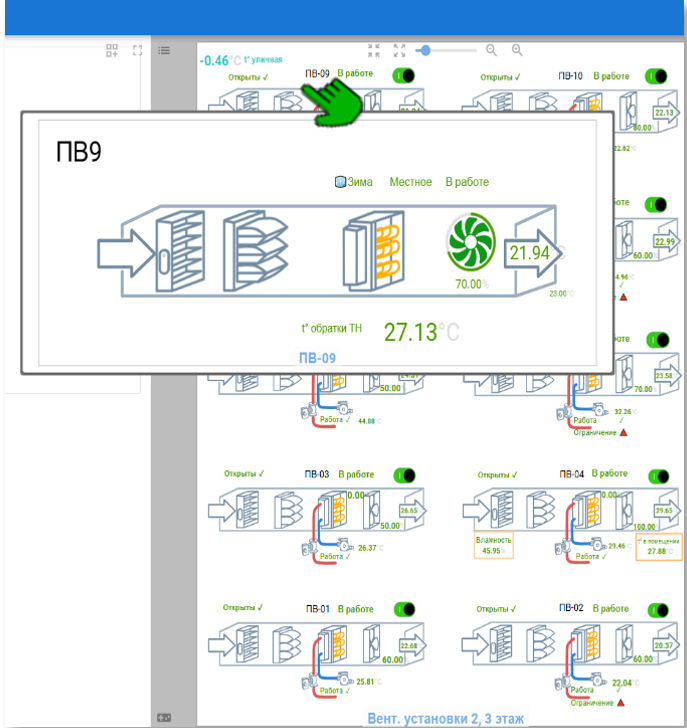

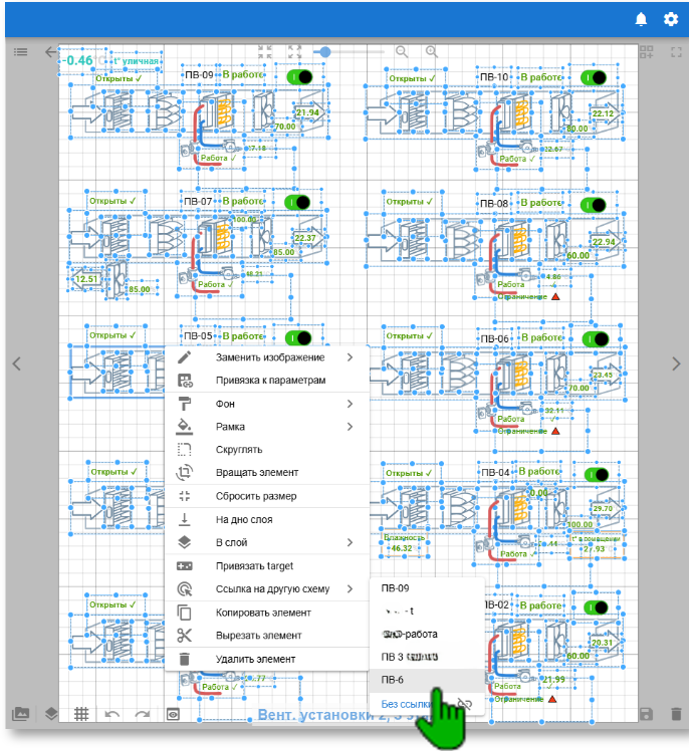

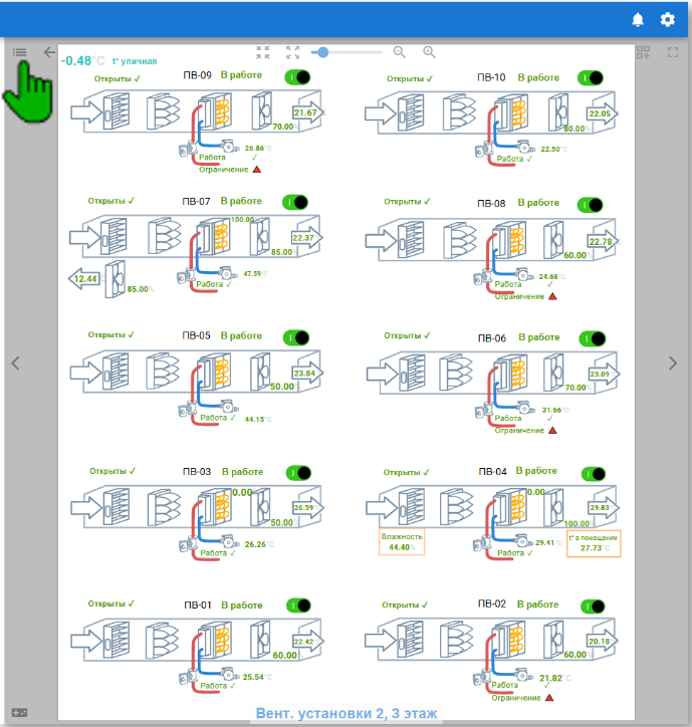

Пример создания схемы

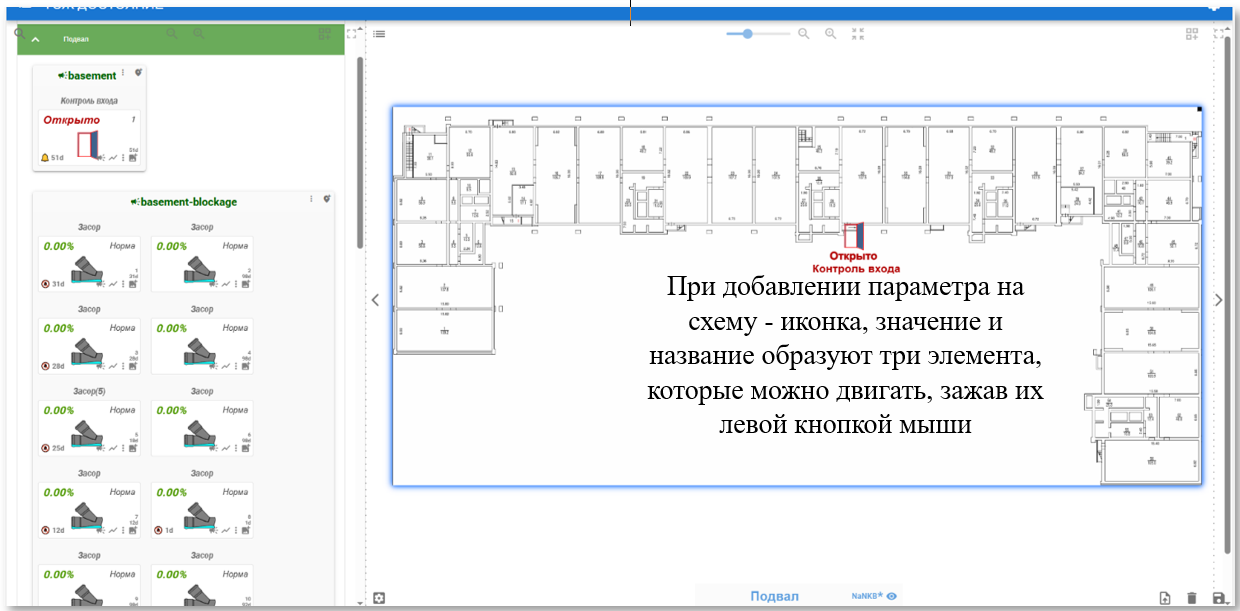

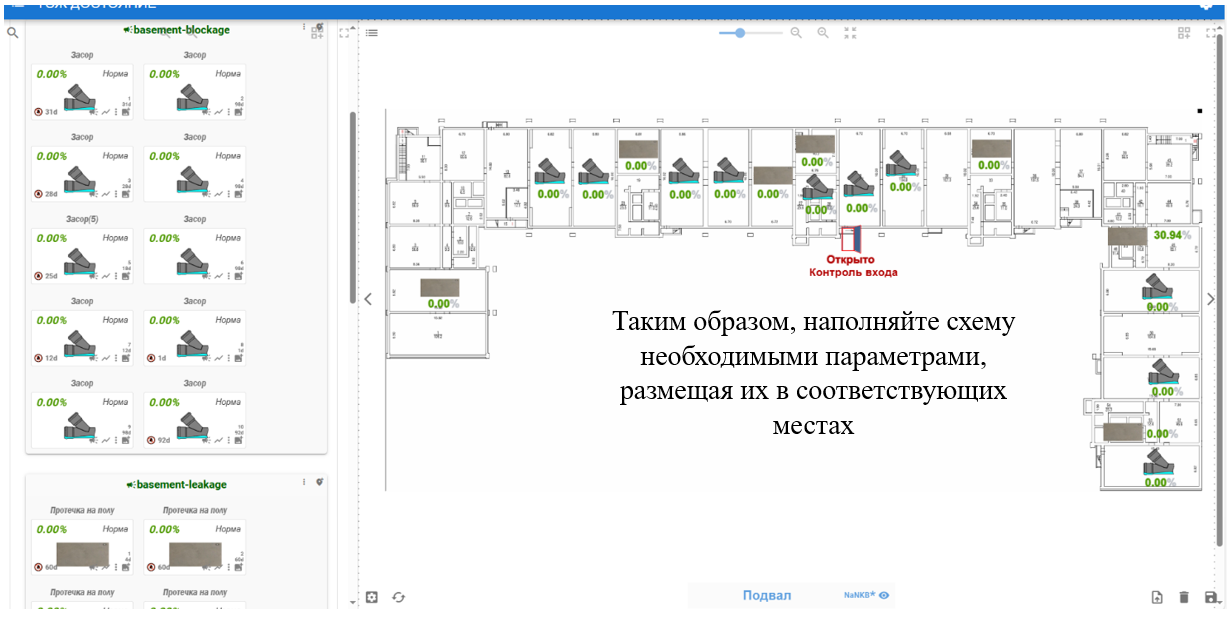

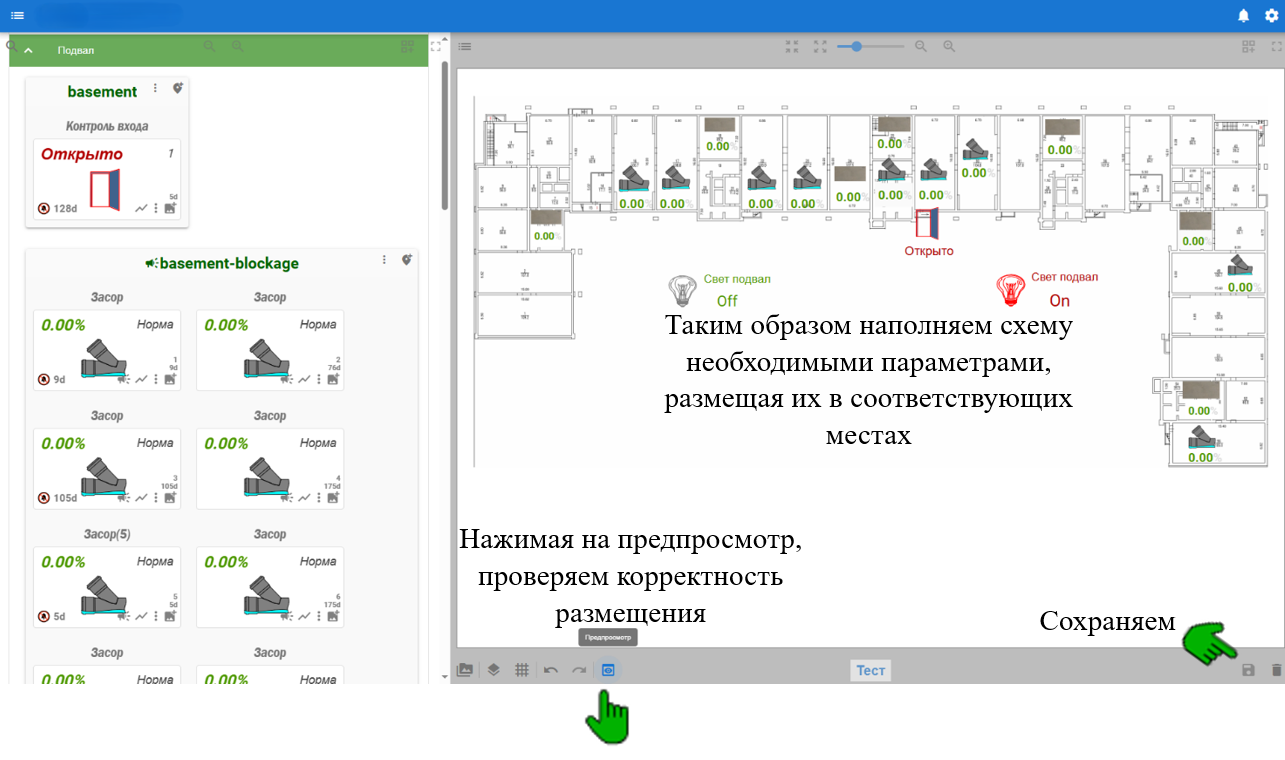

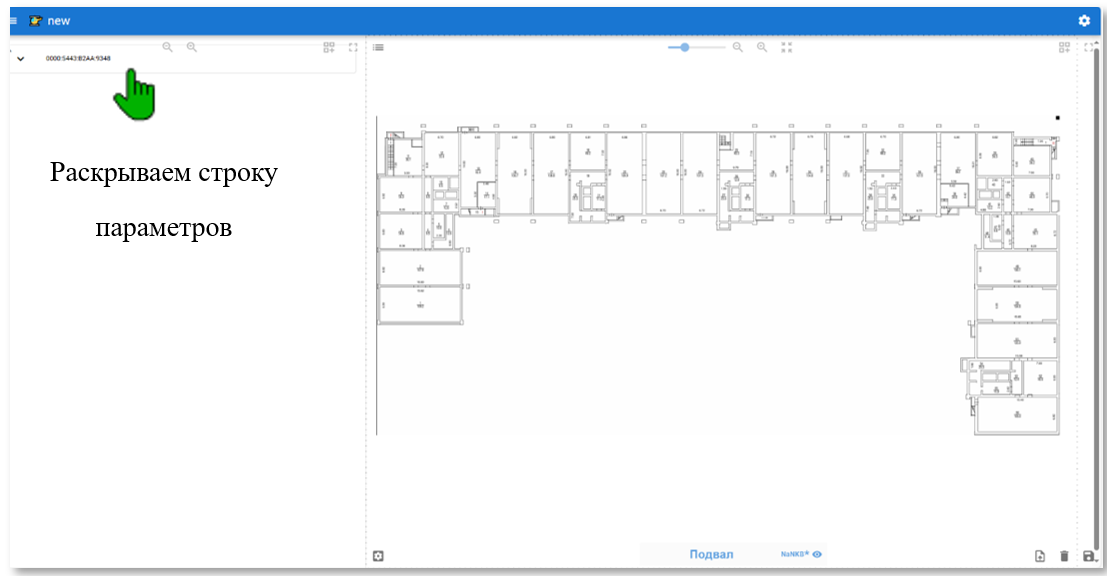

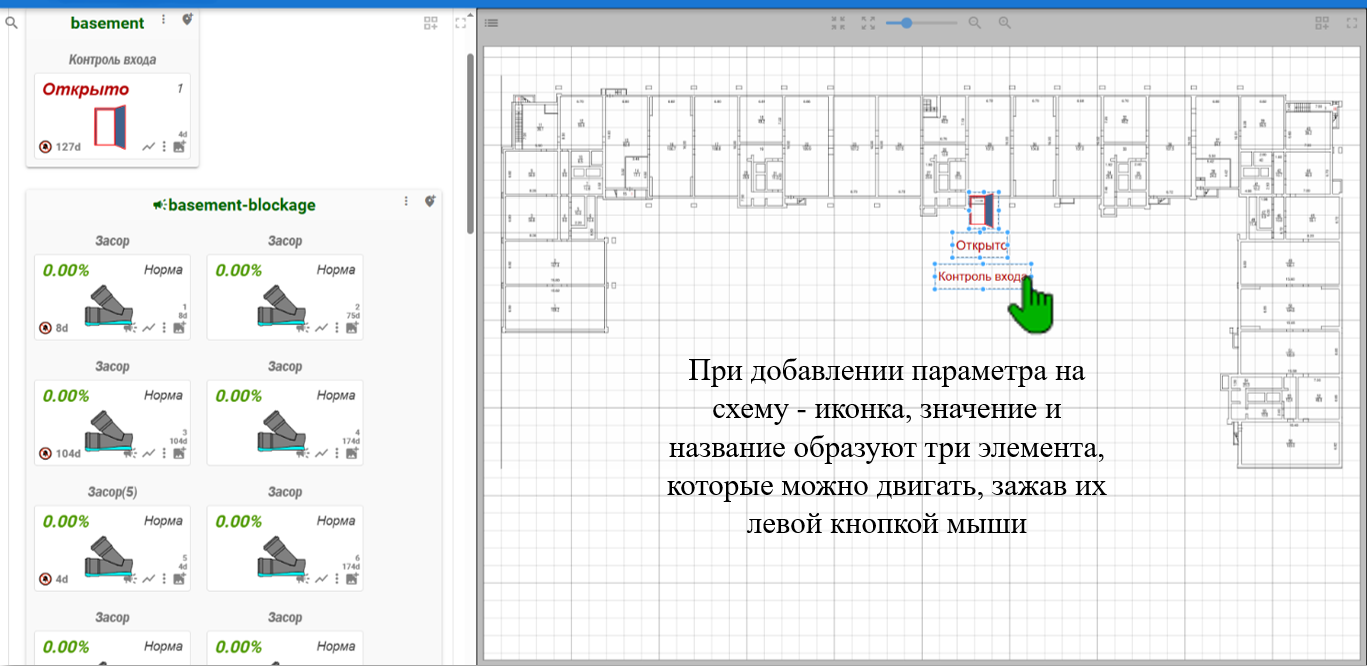

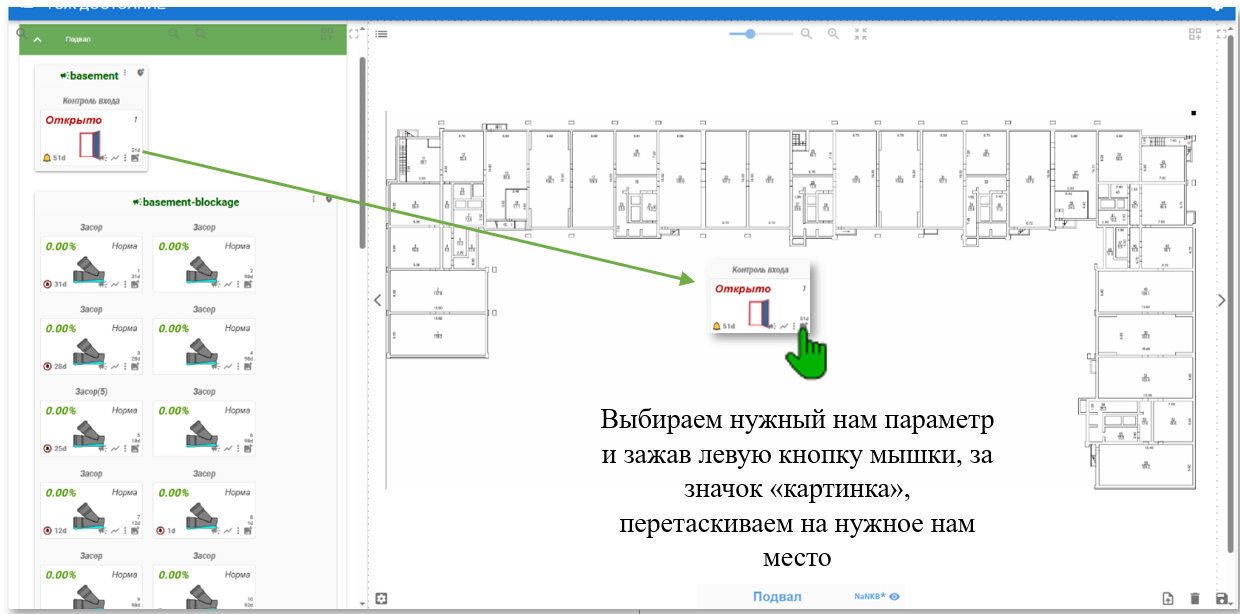

Добавляем параметры на схему
(При работе с параметрами должен быть включен режим редактирования)

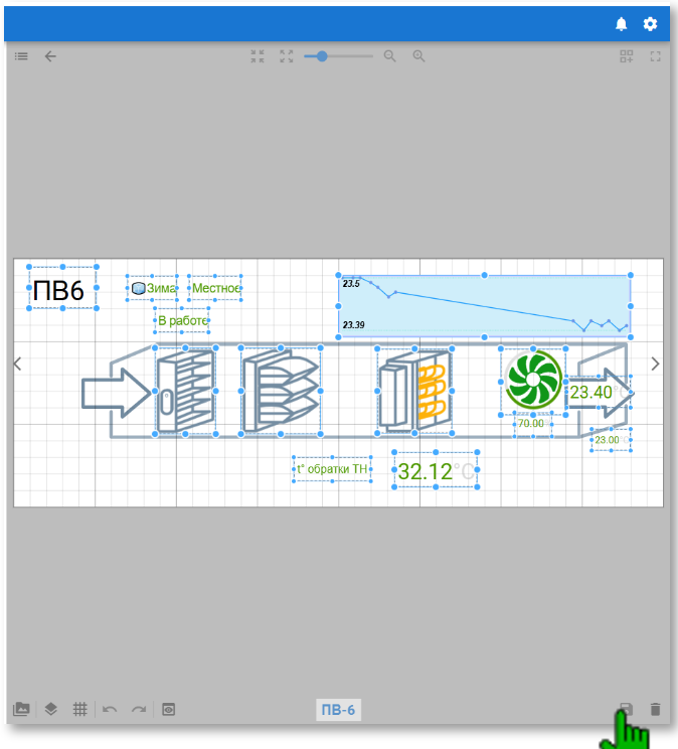

Работа с параметрами на схеме
(При работе с параметрами должен быть включен режим редактирования)

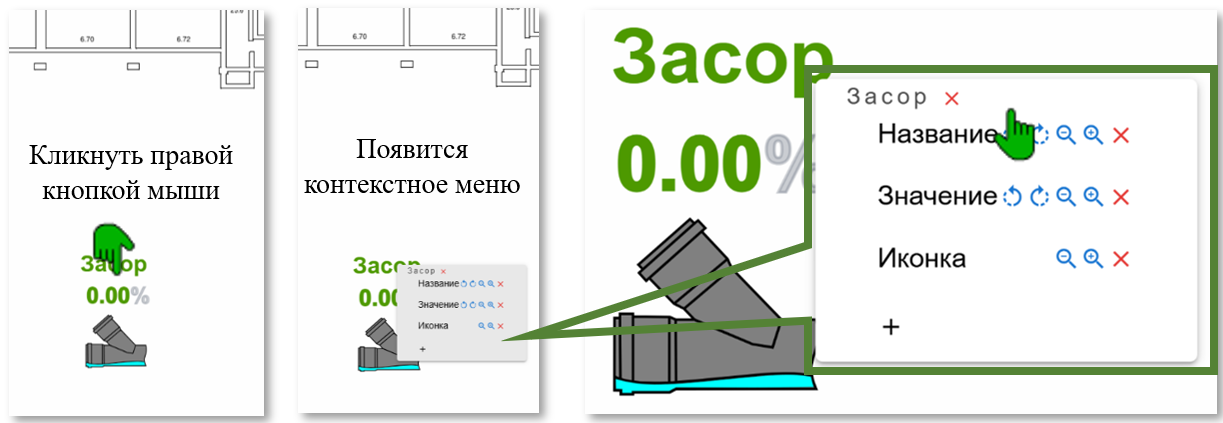

Чтобы открыть меню настроек параметра, щелкните по нему правой кнопкой мыши. Появится контекстное меню с пунктами: Название, Значение, Иконка, Знак плюс.
Рядом с каждым пунктом расположены значки, позволяющие изменять настройки: поворот влево, поворот вправо, увеличение, уменьшение и удаление элемента. Значок плюс позволяет синхронизировать цвет параметра с выбранным элементом на схеме (данный пункт работает только с файлом svg, который выбирается при добавлении схемы – «Свой файл»). Параметр также можно убрать с экрана, кликнув на крестик возле его названия
Рядом с каждым пунктом расположены значки, позволяющие изменять настройки: поворот влево, поворот вправо, увеличение, уменьшение и удаление элемента. Значок плюс позволяет синхронизировать цвет параметра с выбранным элементом на схеме (данный пункт работает только с файлом svg, который выбирается при добавлении схемы – «Свой файл»). Параметр также можно убрать с экрана, кликнув на крестик возле его названия
Синхронизация цвета параметра с выбранным элементом на схеме
(Данный пункт работает только с файлом svg, который выбирается при добавлении схемы – «Свой файл»)
В режиме редактирования добавляем новый файл в формате svg.
В поле для схемы в верхнем левом углу, левой кнопкой мышки, жмем значок "меню"

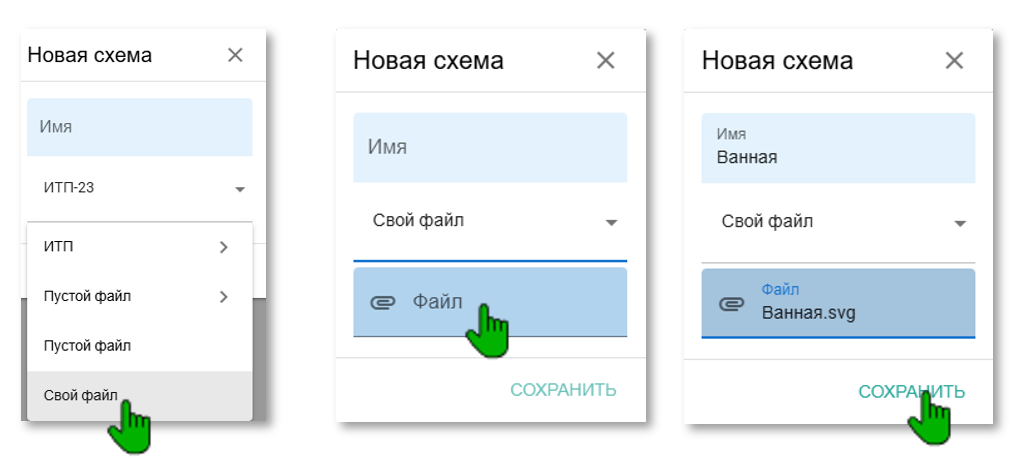

Выбираем новый файл >>Именуем>>Свой файл>>Файл>>выбираем заранее подготовленный svg файл>>Сохранить.
В поле для схемы в верхнем левом углу, левой кнопкой мышки, жмем значок "меню"
Выбираем новый файл >>Именуем>>Свой файл>>Файл>>выбираем заранее подготовленный svg файл>>Сохранить.
Файл svg отобразится в поле для схем

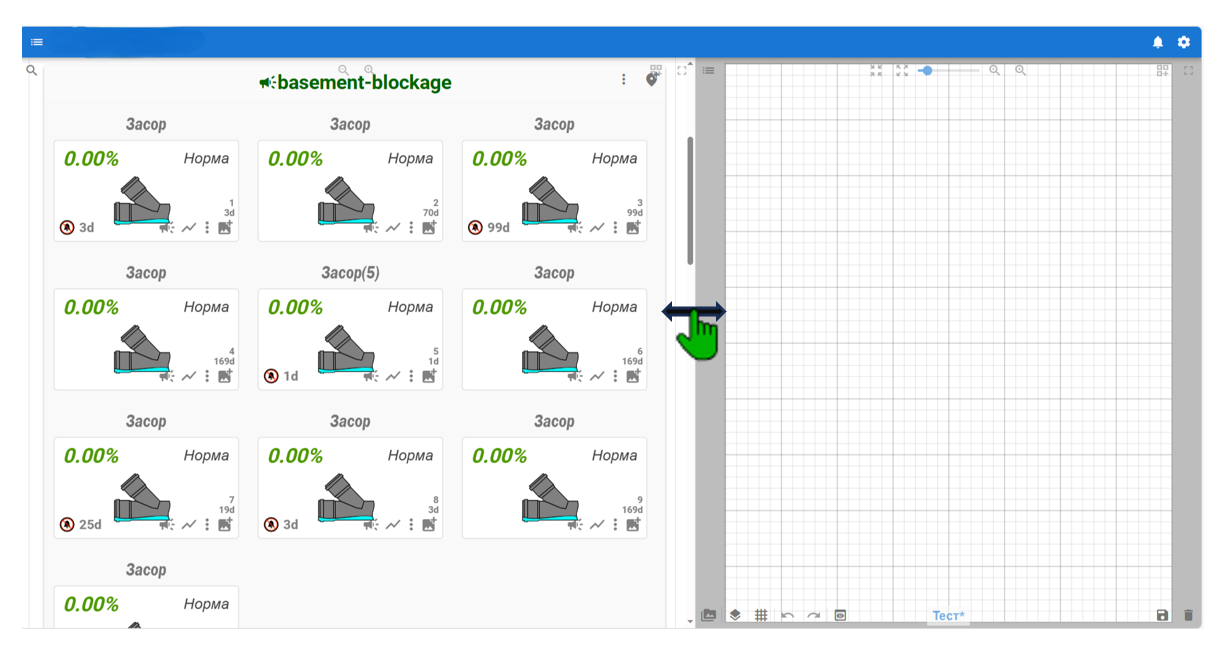

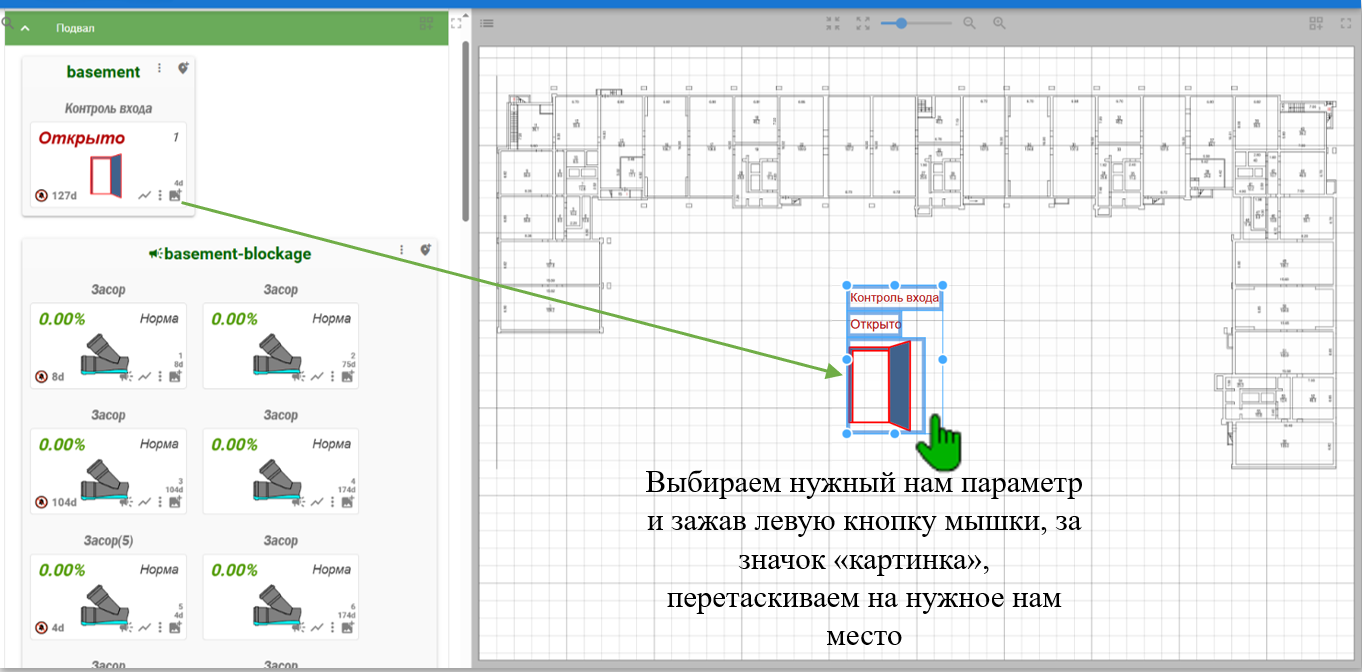

Далее выбираем нужный нам параметр и зажав левую кнопку мышки, за значок «картинка», перетаскиваем его на схему.

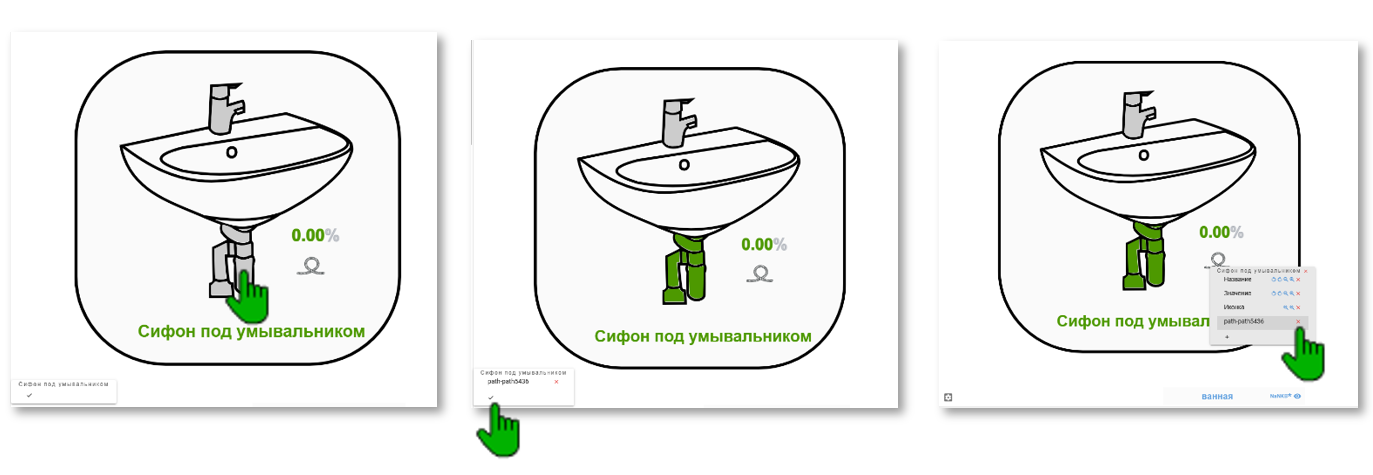

Кликаем правой кнопкой мыши по параметру жмем плюс (+) и выбираем тот элемент, который хотим синхронизировать – элемент синхронизируется и окрашивается в цвет в соответствии с текущими значениями этого параметра (Зеленый - норма, Оранжевый - предупреждение, Красный - тревога, Желтый - разрыв соединения датчика).
Кликаем правой кнопкой мыши по параметру жмем плюс (+) и выбираем тот элемент, который хотим синхронизировать – элемент синхронизируется и окрашивается в цвет в соответствии с текущими значениями этого параметра (Зеленый - норма, Оранжевый - предупреждение, Красный - тревога, Желтый - разрыв соединения датчика).
В поле схемы, внизу слева, должно отображаться окно с названием параметра и галочкой, жмем галочку чтобы подтвердить действие (если не подтвердить действие, дальнейшая работа с другими параметрами будет невозможна).
Теперь в контекстном меню параметра появился новый пункт – это привязка цвета, которую можно отменить, нажав на крестик.
Теперь в контекстном меню параметра появился новый пункт – это привязка цвета, которую можно отменить, нажав на крестик.
