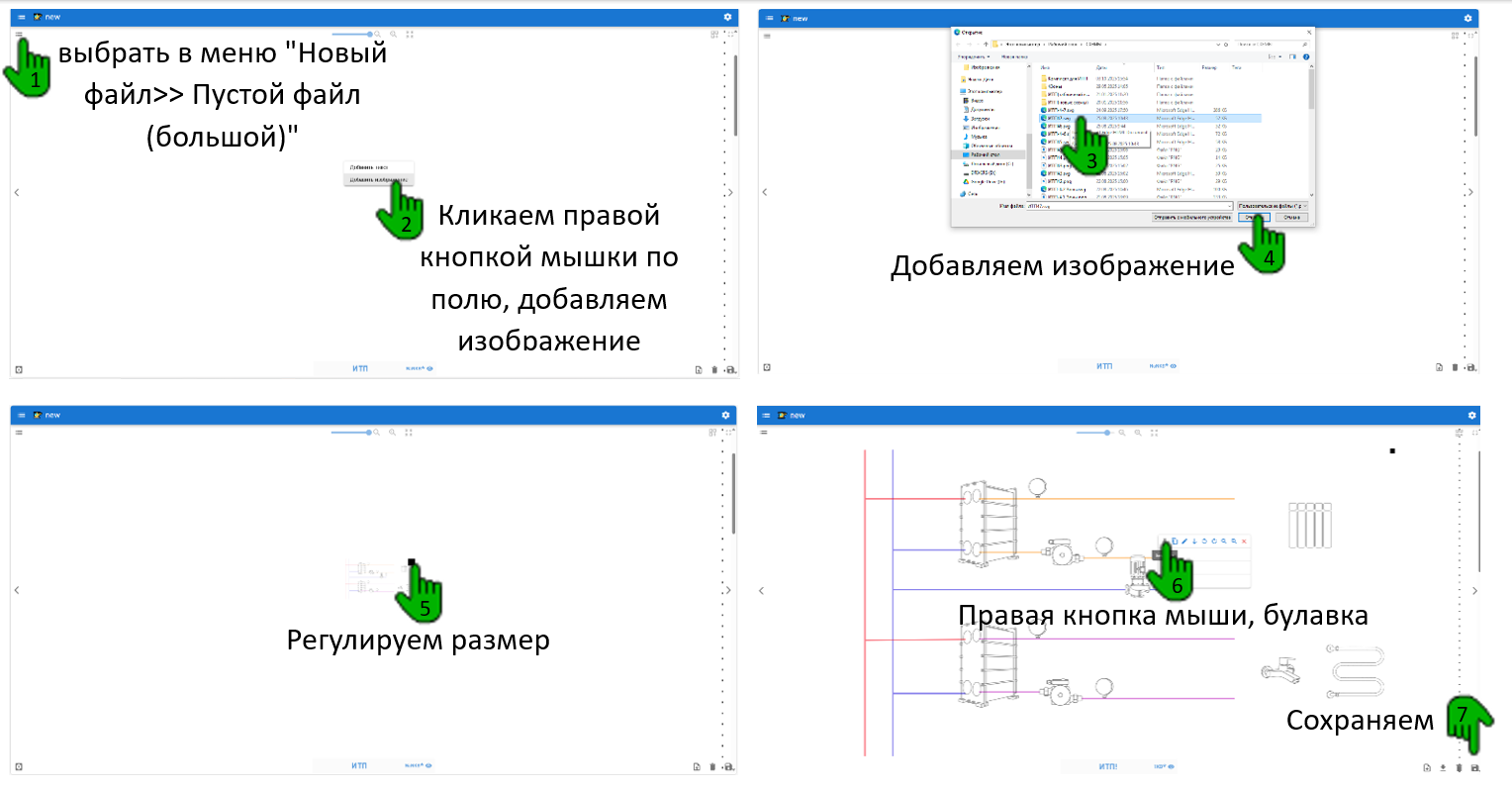

Что бы добавить изображение необходимо включить режим редактирования, выбрать в меню "Новый файл >> Пустой файл (большой)", далее кликнуть по правому полю правой кнопкой мышки, выбрать "Добавить изображение". Удерживая левой кнопкой мышки черный квадратик, двигаем в сторону, задаем размер. На примере ниже загрузим изображение узла ИТП используя его как подложку(схему), а затем разместим на нем еще несколько изображений и сделаем их функциональными, привязав их к нужным нам параметрам.
Добавление схемы
Для примера создадим следующий сценарий:
1. На подаче нужно отобразить шар-кран в закрытом положении – циркуляции нет – мигает красный светодиод.
2. Управление краном должно быть реализовано со схемы.
3. При открытии крана – светодиод загорается зеленым, отображается циркуляция в системе.

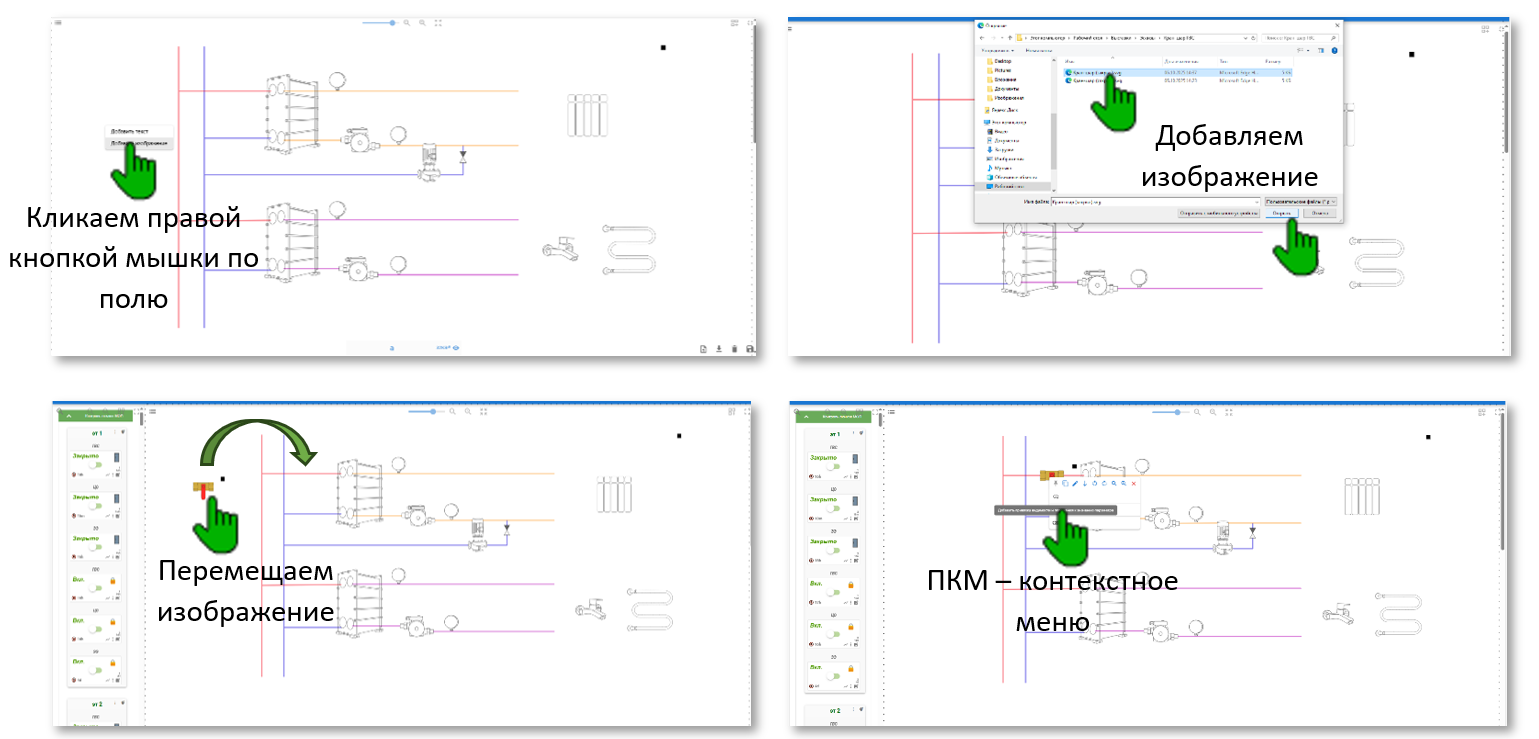

Кликаем правой кнопкой мышки по пустому полю, выбираем добавить изображение, выбираем заранее подготовленный файл. Зажав левой кнопкой мышки, перемещаем изображение на нужное нам место, жмем правой кнопкой мышки по нему, чтобы зайти в контекстное меню изображения, в нем будет три строки, если навести на значок в строке появится подсказкам с выполняемой функцией этой строки.

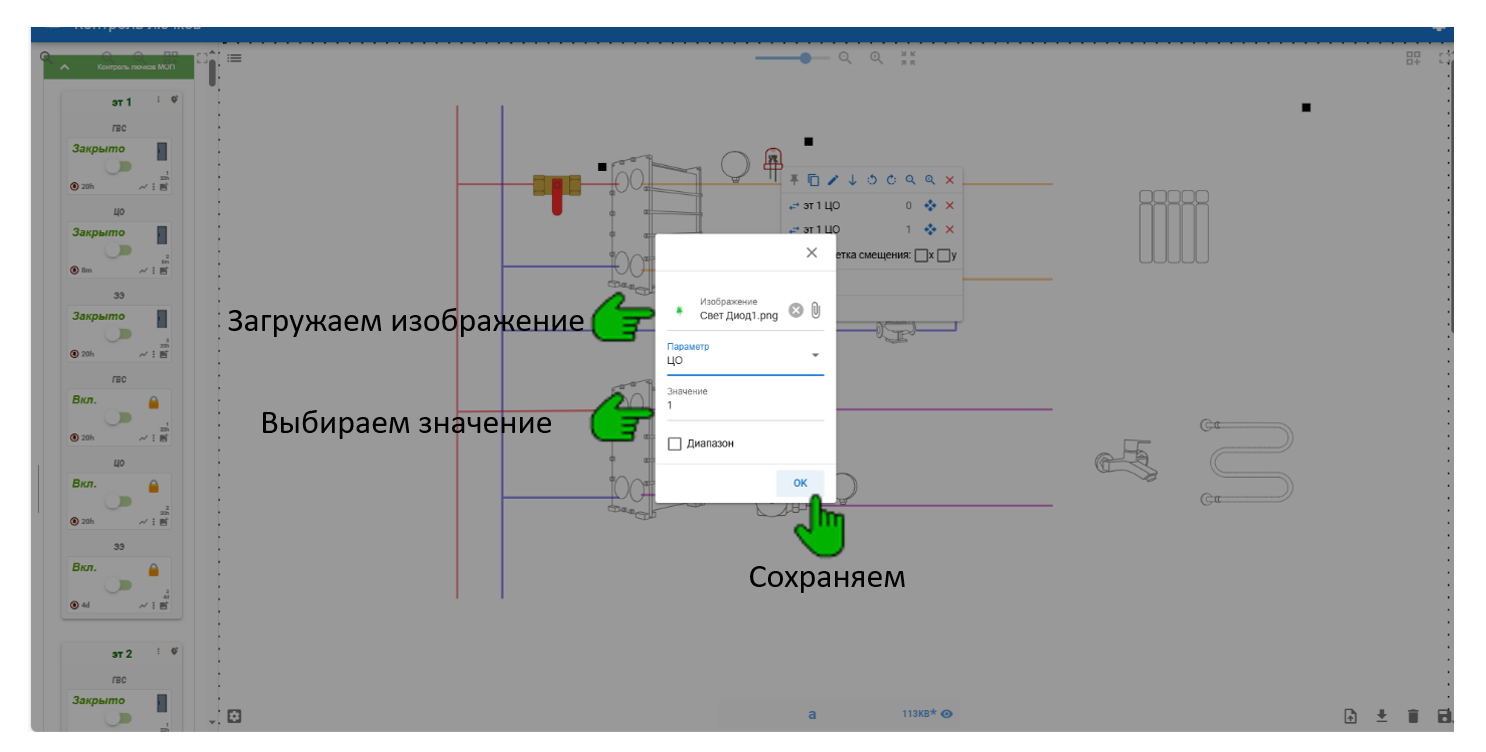

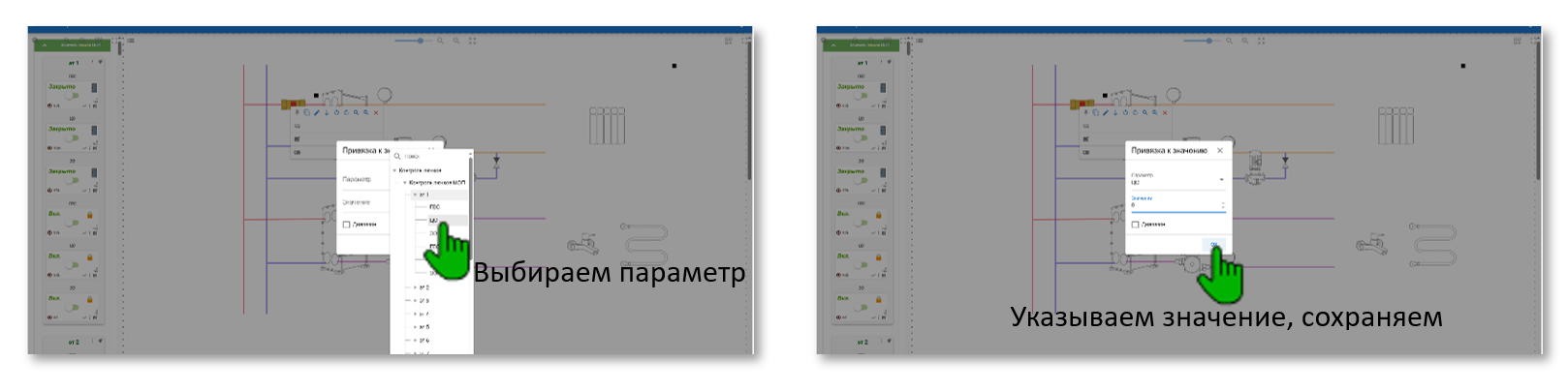

Следуя сценарию, привязываем изображение к нужному нам значению выбрав его из параметров. В нашем случае выбран параметр ЦО, кран закрыт значение – 0
Теперь при нулевом значении, на схеме будет отображаться изображение с закрытым краном.
Добавляем открытый кран

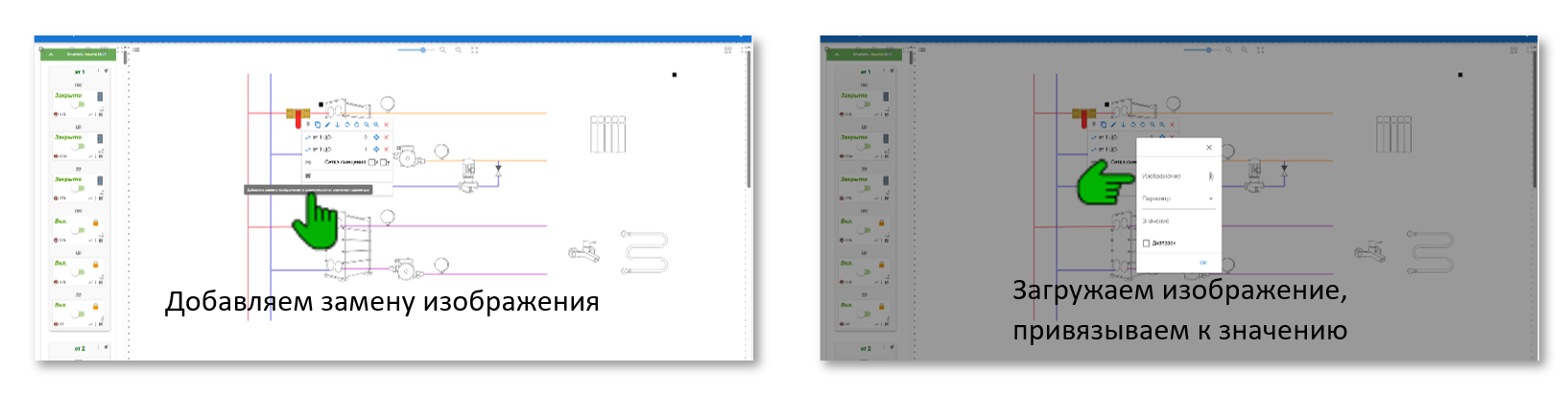

Чтобы при изменении значения на «1» отобразить открытый кран, проделаем следующие действия: в контекстном меню снова выбираем «Добавить привязку видимости» (тот же параметр но теперь уже со значением 1 ) и в строке ниже выбираем «Добавить замену изображения» выбираем изображение с открытым краном присваиваем значение 1. Теперь при изменении значения измениться изображение.
Добавляем управление краном

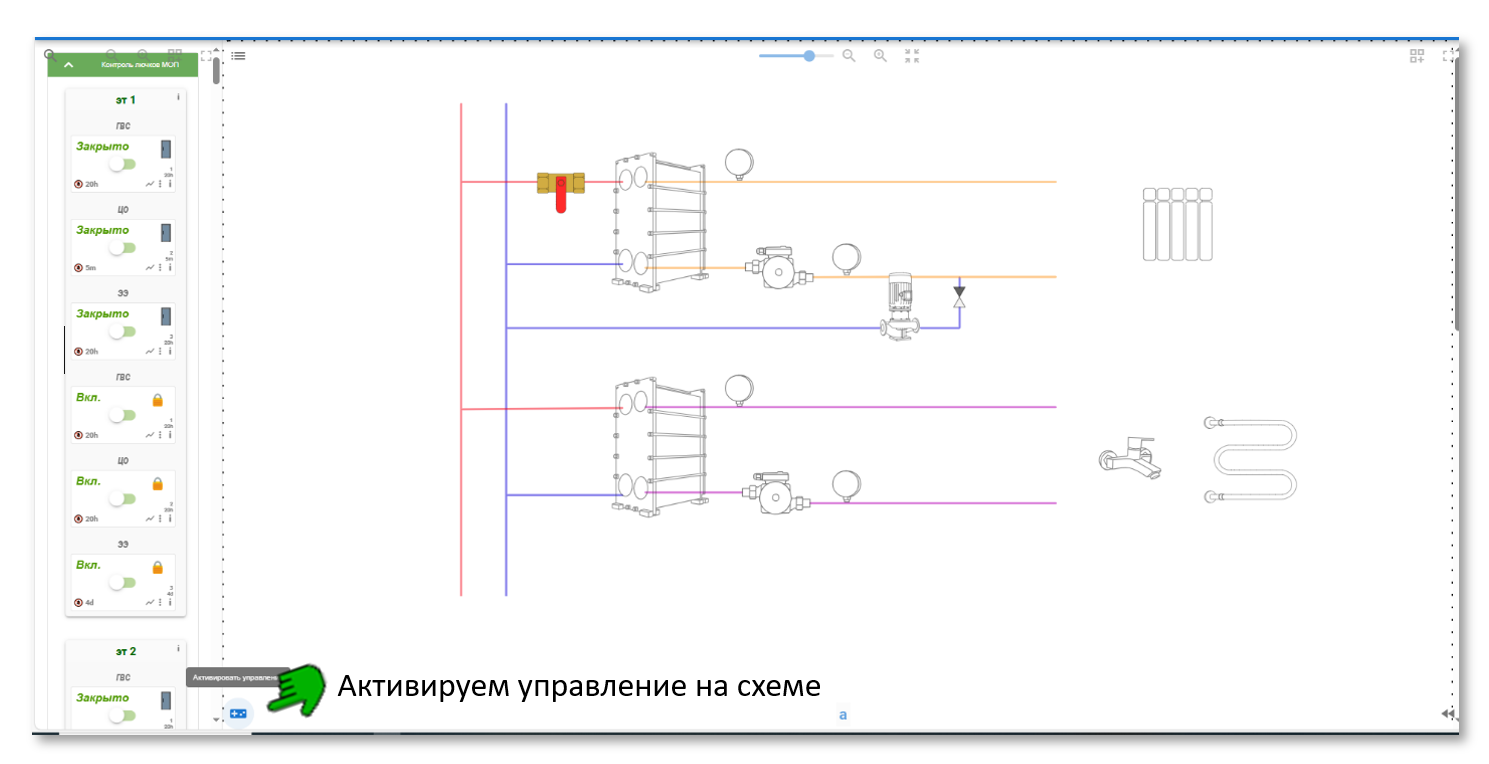

Добавим управление краном непосредственно со схемы, для этого заходим опять в контекстное меню изображения и выбираем третий пункт (иконка в виде джойстика) далее привязываем к нашему параметру, выбираем действие «открыто» значение 1 (подставится автоматически), жмем на дискету внизу слева, чтобы сохранить привязки. Чтобы проверить работу нужно выйти из режима редактирования и активировать управление нажав на иконку в виде джойстика, в левом нижнем углу поля. Теперь изображение активно и нажав на него будет происходить управление привязанным параметром (краном).
Добавляем светодиод

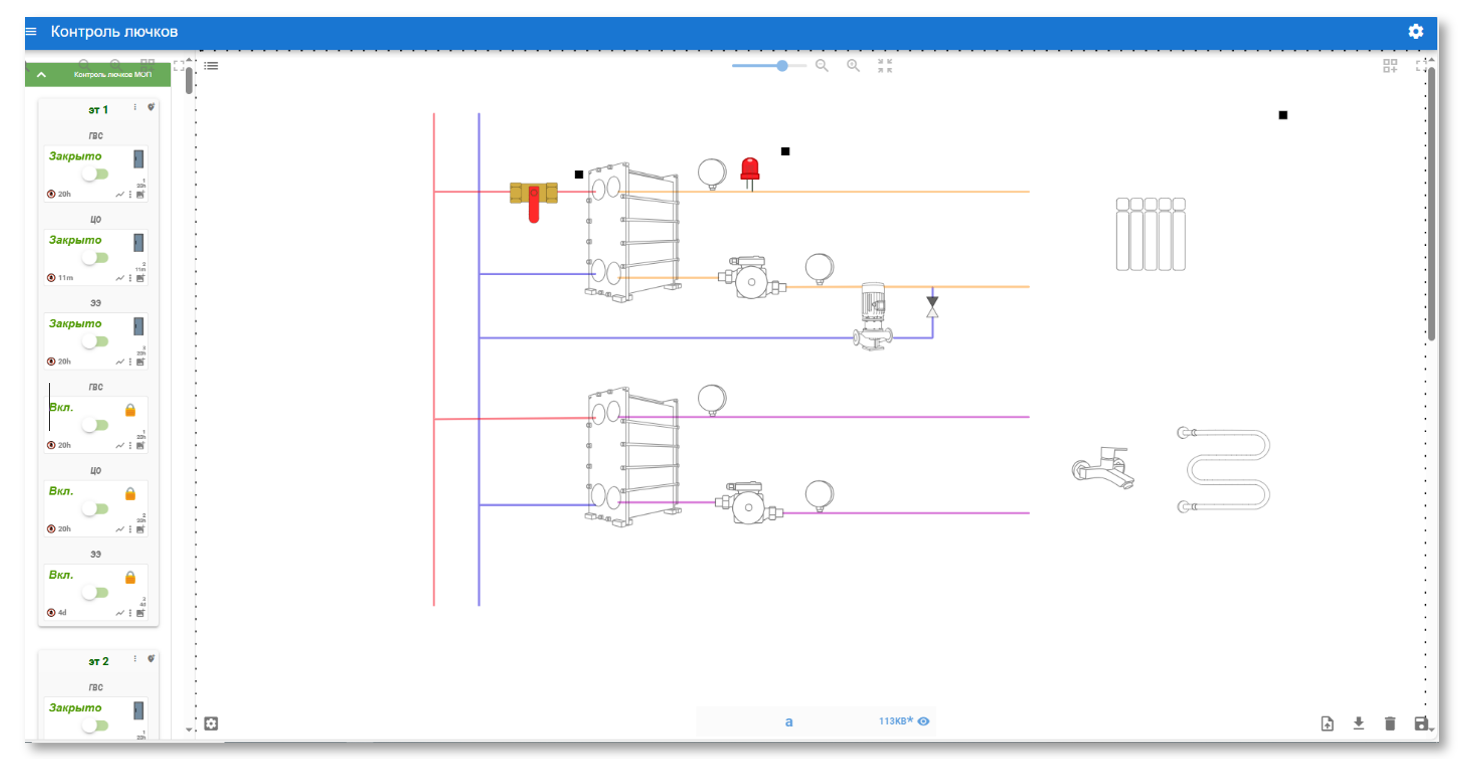

Следующим пунктом добавим светодиод, который будет мигать красным цветом при закрытом кране, а при открытом загораться зеленым. Активируем режим редактирования и добавляем нужное изображение (у нас это будет красный мигающий светодиод в формате gif) проделываем те же действия, что и с изображением закрытого шар-крана (контекстное меню>> добавить привязку>> нужный параметр>> значение 0), теперь при закрытом кране будет мигать красный светодиод.
Кран закрыт - светодиод мигает красным
Чтобы светодиод загорелся зеленым, при открытии крана, выполняем следующие шаги: контекстное меню (изображения светодиода)>> добавить привязку>> нужный параметр>> значение 1>> добавить замену изображения>> выбираем изображение (у нас это зеленый светодиод в формате png)>> тот же параметр>> значение 1>> жмем ок. Теперь при открытом кране будет загораться зеленый светодиод.
Отображение циркуляции

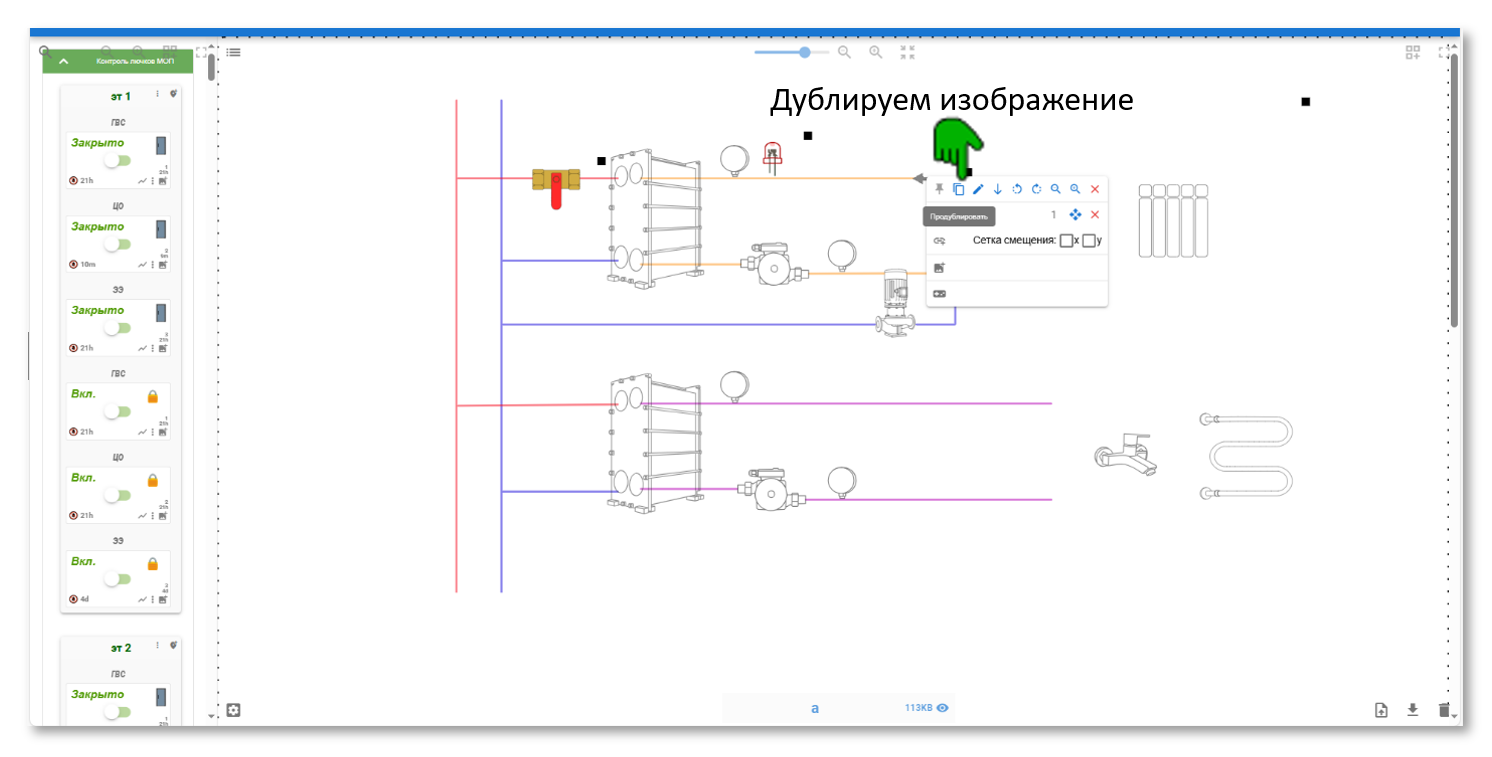

Аналогичным образом добавляем изображение (у нас это будет бегущая стрелка в формате gif) далее через контекстное меню привязываем к нужному параметру задаем значение 1 дублируем данное изображение, поворачиваем стрелки в нужном направление расставляя их по нужным позициям, получаем отображение циркуляции, которое будет появляется при открытом кране. Не забываем сохранять.

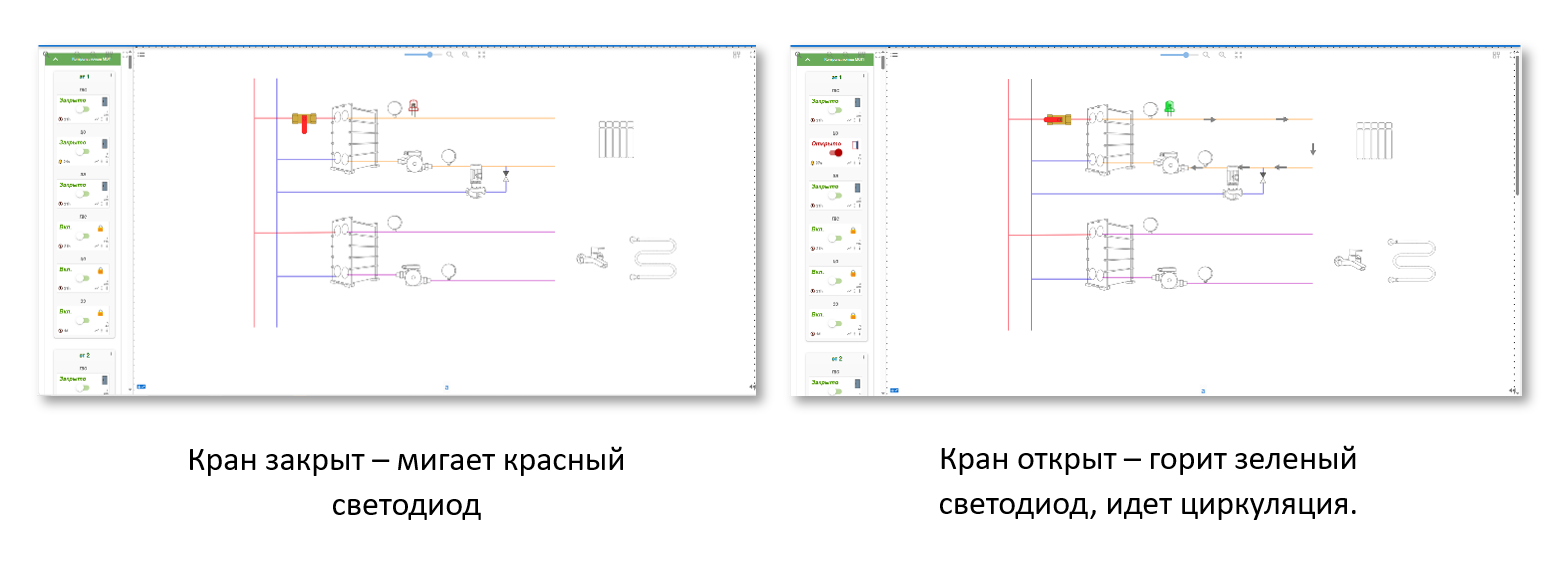

Сценарий реализован
Таким образом можно реализовать самые различные сценарии, с любыми анимациями и изображениями в форматах: svg, png, jpg, gif до 100 КБ.
