Технический кейс · мониторинг кровли

Двухлетнее путешествие в стяжку кровли

Как контролировать состояние кровельного пирога и обнаруживать протечки без постоянных осмотров

Кровля как «черный ящик»

Есть много неизведанных мест: космос, Марианская впадина, глубины океана. Они находятся далеко и вызывают у большинства из нас скорее любопытство, чем практический интерес. Это территория большой науки.

Но практически в каждом здании есть другое скрытое пространство, состояние которого напрямую влияет на безопасность и стоимость эксплуатации. Речь идет о стяжке кровли, расположенной под гидроизоляционным слоем. После завершения строительства заглянуть внутрь кровельного пирога почти невозможно. Обычно его вскрывают лишь тогда, когда крыша уже начала протекать и требуется ремонт.

До недавнего времени контролировать состояние стяжки было почти так же сложно, как оценивать состояние внутренних органов до появления ультразвуковой диагностики. На дворе XXI век, однако для большинства собственников и эксплуатирующих организаций кровля по-прежнему остается «черным ящиком».

Сенсор внутри кровли

Небольшое изобретение способно изменить подход к монтажу, эксплуатации и ремонту кровель.

Тонкий шнур из углеволокна в тканевой оболочке превращается в чувствительный сенсор. Его можно укладывать непосредственно в стяжку. Пронизывая ее подобно нервным окончаниям, сенсор реагирует даже на незначительные изменения влажности.

При этом необязательно контролировать всю площадь кровли. В первую очередь достаточно охватить наиболее уязвимые зоны:

галтели;
примыкания к вертикальным конструкциям;
швы гидроизоляционного покрытия — если они есть;
места установки стоек и инженерного оборудования;
воронки и другие участки с повышенным риском проникновения воды.

Особенно актуален такой контроль для современных кровель, на которых размещается большое количество инженерного оборудования.

Однако установить чувствительные элементы недостаточно. Необходимо правильно считывать их показания и отслеживать изменение влажности во времени.

Для этого мы разработали специальный модуль, определяющий состояние влажности материала, в который уложен сенсор. Для специалистов уточним: модуль фиксирует изменения электрического сопротивления влажной среды с точностью до 10–20 Ом. Это позволяет замечать очень небольшие изменения и наблюдать их в динамике. Измерения выполняются непрерывно, а данные в режиме реального времени передаются в систему мониторинга.

Важно: показания системы используются прежде всего для оценки динамики. Это не лабораторное измерение абсолютной влажности материала, а чувствительный относительный индикатор ее изменения.

Рассмотрим реальный опыт применения этой технологии и результаты наблюдений за кровлей в течение двух лет.

Исходное состояние объекта

Это один из самых сложных и одновременно самых интересных случаев применения нашей системы.

Возраст кровли — более 15 лет. Исходная гидроизоляция представляла собой классическое двухслойное битумное покрытие, выполненное застройщиком.

За годы эксплуатации возникли многочисленные затекания. Среди основных причин:

проектные ошибки, из-за которых вода с вертолетных площадок попадала непосредственно под гидроизоляцию;
разрушение швов;
локальные повреждения самого гидроизоляционного полотна.

Работу начали с участка площадью около 200 м². После демонтажа гидроизоляции стало понятно, что ситуация значительно сложнее, чем предполагалось: стяжка крошилась, а утеплитель был настолько мокрым, что из него можно было буквально выжимать воду.

При этом общая площадь кровли превышала 2500 м². Да, мы начали с наиболее сложного участка, но никто не мог гарантировать, что на остальных зонах нас не ждут такие же сюрпризы. Стоимость полного ремонта с демонтажем стяжки и заменой утеплителя могла оказаться поистине космической.

К счастью, сама стяжка была выполнена достаточно качественно. Разрушение затронуло только верхний слой толщиной около 2–3 см, поэтому основание можно было восстановить. Утеплитель, несмотря на высокую влажность, сохранил форму и основные физические характеристики.

Мы решили не демонтировать всю конструкцию, а восстановить стяжку, сохранить утеплитель и выполнить новое гидроизоляционное покрытие.

Оставалось ответить на три главных вопроса:

Какой материал использовать?
Как высушить кровельный пирог?
Как убедиться, что принятое решение действительно работает?

Выбор гидроизоляции

За годы работы мы обследовали множество кровель с битумным покрытием, но абсолютно сухую стяжку под ними встречали крайне редко. Два слоя битумной гидроизоляции снижают риски, однако принципиально проблему не решают.

Нам требовалось покрытие, которое позволило бы радикально повысить надежность кровли.

Можно было использовать мембрану, но это также рулонный материал, а значит, при его монтаже неизбежно появляются швы. В итоге мы остановились на полиуретановой мастике — относительно новом для российского рынка материале.

Главным преимуществом полиуретановой мастики стала возможность создать сплошной бесшовный гидроизоляционный слой.

От применения наплавляемого битума мы отказались сразу. Поднимать газовые баллоны на лифте на высоту около 100 метров, а затем выполнять огневые работы на кровле — неоправданный риск. Случаев пожаров и взрывов при таких работах достаточно, чтобы не испытывать судьбу.

Особенности полиуретановой мастики

Основание должно быть сухим, а участки изменения рельефа, включая галтели и примыкания, необходимо дополнительно армировать геотекстилем. Расход материала при этом увеличивается, а качественная полиуретановая мастика пока остается достаточно дорогой. Однако спустя два года наблюдений мы можем уверенно сказать: выбор оказался правильным.

Одна из главных сложностей — выбрать действительно качественный материал. Подготовить поверхность помог грунт на акриловой основе: он сформировал первичный защитный барьер со стороны основания и не позволил остаточной влаге внутри стяжки помешать устройству покрытия.

Монтаж системы контроля и осушение

Убедиться в правильности принятого решения мы смогли благодаря сенсорам, которые уложили в стяжку во время ремонта.

На количестве датчиков экономить не стали: на участке площадью 200 м² установили 68 сенсоров длиной от 2 до 8 метров. Такая плотность размещения была необходима, поскольку мы не знали, как поведет себя влажный утеплитель после герметизации кровли.

Кроме сенсоров, установили большое количество кровельных аэраторов. Затем восстановленную конструкцию закрыли новым гидроизоляционным покрытием.

Для удаления влаги приобрели воздуходувку и начали откачивать через аэраторы насыщенный водяным паром воздух. Жаркая погода значительно ускорила процесс: из кровельного пирога выходил горячий влажный воздух — почти как из парилки.

В течение нескольких недель мы каждое утро выливали из конденсатосборников по несколько литров воды.

Инструментальным подтверждением эффективности решения стали данные системы мониторинга. Графики за два года показали, как постепенно менялась влажность внутри конструкции, и подтвердили, что выбранный способ восстановления и осушения кровли оказался верным.

Проверка адгезии

В самом начале работ мы нанесли небольшое количество полиуретановой мастики на старую битумную гидроизоляцию. Через несколько дней попытались снять получившийся слой. Сделать это удалось только вместе с верхней частью битумного покрытия.

Испытание подтвердило высокую адгезию полиуретановой мастики к верхнему слою битумной гидроизоляции с минеральной посыпкой.

Однако здесь есть важное ограничение: полиуретан практически не сцепляется с полиэтиленом. Поэтому хорошая адгезия возможна только к верхнему битумному слою с посыпкой. Нижний слой имеет другой состав и защищен полиэтиленовой пленкой, к которой мастика не прилипает.

Попытки удалить пленку термическим способом не дали необходимого результата. Обработка ксилолом также оказалась недостаточно эффективной.

Аналогичная проблема возникла с пластиковыми аэраторами: непосредственно к их поверхности полиуретановая мастика не приклеивается. В таких местах потребовались специальный грунт и дополнительное армирование геотекстилем.

Масштабирование решения

Локальные вскрытия на остальных участках кровли показали небольшие разрушения стяжки, однако утеплитель местами оставался сухим. Настолько тяжелого состояния, как на первом участке, мы больше не встретили.

После этого приняли радикальное решение: наносить полиуретановую мастику непосредственно на верхний слой существующей битумной гидроизоляции. Перед нанесением покрытия в нем выполняли локальные надрезы и устанавливали датчики контроля.

Для последующих участков выбрали плотность 70–80 датчиков на 1000 м². Сенсоры размещали прежде всего в галтелях, а также выборочно на горизонтальных участках, в том числе рядом с водоприемными воронками.

Параллельно заменили парапетные крышки — укрывки, установили воздуходувки и перешли к наблюдению за системой.

Даже там, где состояние утеплителя казалось относительно удовлетворительным, обнаружились зоны с большим количеством воды. Особенно это было заметно рядом с вертолетными площадками, где ранее допустили проектные ошибки. Из отдельных участков влага удалялась литрами и скапливалась в конденсатосборниках.

Доказательства: что показал мониторинг

Приступим к самому важному — к инструментальным данным.

Возможно, это еще не революция в контроле кровельных протечек. Однако для нас подход изменился принципиально: вместо расчетных предположений мы впервые получили возможность в реальном времени наблюдать, как после ремонта высыхают стяжка и утеплитель.

Для корректного сравнения показания необходимо брать при близкой температуре: проводимость влажного бетона существенно зависит от температуры. В приведенном ниже примере использованы измерения в диапазоне от 13 до 18 °C.

Как читать показания. Процент — условная величина, а не точное значение абсолютной влажности. Он позволяет отслеживать тенденцию. В диапазоне 98–100% изменение на 0,01 процентного пункта соответствует изменению сопротивления примерно на 30 Ом. Чем ниже процент, тем меньше влаги в стяжке.

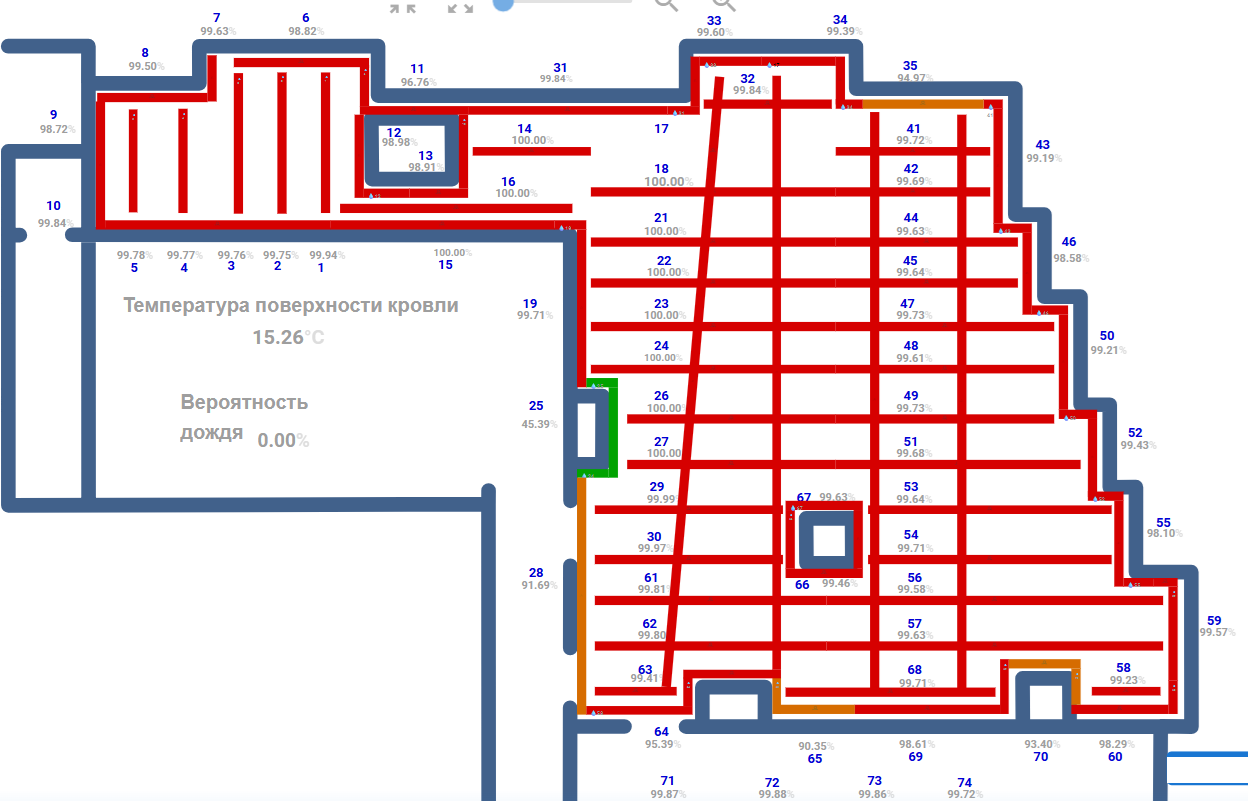

Показания датчиков за 2024 год — Температура измерения: 15,26 °C.

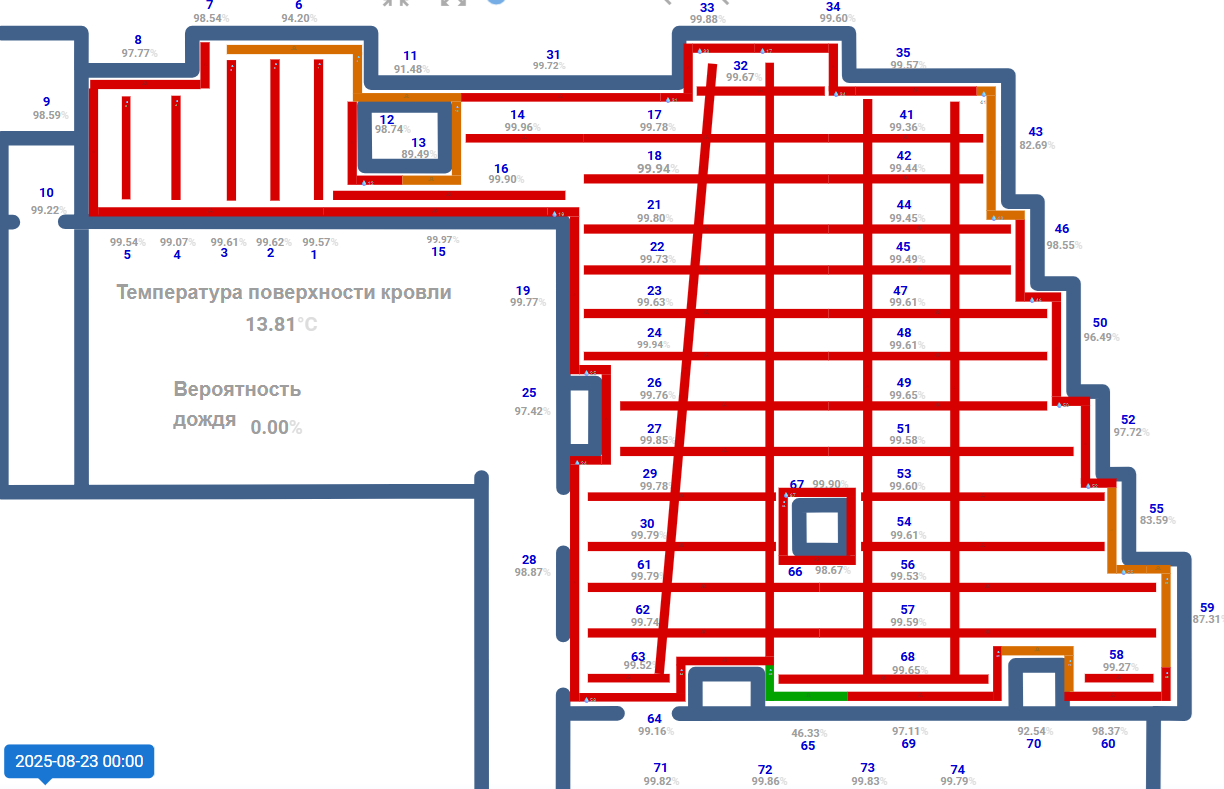

Показания датчиков за 2025 год — Температура измерения: 13,81 °C.

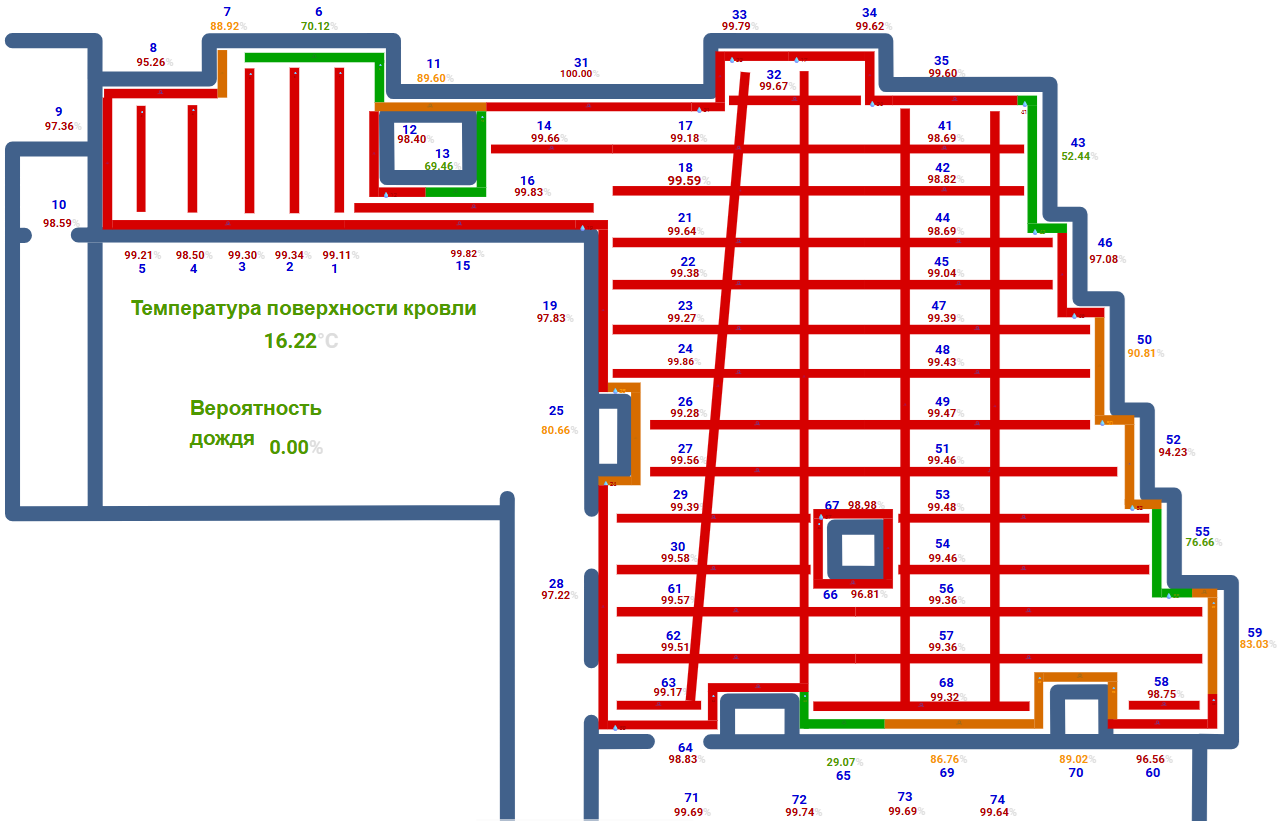

Показания датчиков за 2026 год — Температура измерения: 16,22 °C.

Сводная таблица показаний

Ниже приведен рейтинг датчиков по тенденции к высыханию относительно начального состояния. Значения перенесены из исходных данных без изменения.

Номер датчика	2024г (15,26°C)	2025г (13,81°C)	2026г (16,22°C)
31	99,84	99,72	100
35	94,97	99,57	99,6
34	99,39	99,6	99,62
32	99,84	99,67	99,67
16	100	99,9	99,83
24	100	99,94	99,86
33	99,6	99,88	99,79
53	99,64	99,6	99,48
51	99,68	99,58	99,46
72	99,88	99,86	99,74
71	99,87	99,82	99,69
73	99,86	99,83	99,69
15	100	99,97	99,82
54	99,71	99,61	99,46
74	99,72	99,79	99,64
21	100	99,8	99,64
56	99,58	99,53	99,36
48	99,61	99,61	99,43
49	99,73	99,65	99,47
30	99,97	99,79	99,58
47	99,73	99,61	99,39
61	99,81	99,79	99,57
62	99,8	99,74	99,51
57	99,63	99,59	99,36
2	99,75	99,62	99,34
27	100	99,85	99,56
14	100	99,96	99,66
3	99,76	99,61	99,3
64	95,39	99,16	98,83
5	99,78	99,54	99,21
68	99,71	99,65	99,32
12	98,98	98,74	98,4
18	100	99,94	99,59
63	99,41	99,52	99,17
22	100	99,73	99,38
23	100	99,63	99,27
29	99,99	99,78	99,39
45	99,64	99,49	99,04
1	99,94	99,57	99,11
26	100	99,76	99,28
58	99,23	99,27	98,75
4	99,77	99,07	98,5
17	100	99,78	99,18
42	99,69	99,44	98,82
10	99,84	99,22	98,59
41	99,72	99,36	98,69
44	99,63	99,45	98,69
67	99,63	99,9	98,98
9	98,72	98,59	97,36
46	98,58	98,55	97,08
28	91,69	98,87	97,22
60	98,29	98,37	96,56
66	99,46	98,67	96,81
11	96,76	91,48	89,6
19	99,71	99,77	97,83
8	99,5	97,77	95,26
52	99,43	97,72	94,23
70	93,4	92,54	89,02
59	99,57	87,31	83,03
50	99,21	96,49	90,81
55	98,1	83,59	76,66
7	99,63	98,54	88,92
69	98,61	97,11	86,76
25	45,39	97,42	80,66
65	90,35	46,33	29,07
13	98,91	89,49	69,46
6	98,82	94,2	70,12
43	99,19	82,69	52,44

Цветовая маркировка в столбце 2026 года: зеленый — выраженное снижение показателя, желтый — умеренное снижение, красный — рост. Маркировка носит справочный характер.

Что видно по итогам двух лет

Единственная группа, не показавшая положительной динамики, — зона датчиков 32–35. Возможно, именно там расположен уклон или локальное понижение, в котором скопилось больше всего воды. Остальные сенсоры в целом демонстрируют устойчивую тенденцию к снижению влажности.

Показания 2024 года еще не отражали в полной мере перераспределение влаги: вода испарялась из утеплителя и временно увеличивала влажность стяжки. Поэтому сравнение 2024 и 2025 годов не всегда дает однозначную картину. Данные 2026 года уже не оставляют сомнений: стяжка и, соответственно, утеплитель уверенно высыхают.

Как и ожидалось, положительная динамика в первую очередь заметна на галтелях — участках, наиболее удаленных от мокрого утеплителя.

За период наблюдения не произошло новой протечки, поэтому проверить реакцию системы на свежее намокание именно на этой кровле не удалось. Однако опыт других проектов показывает: изменение фиксируется отчетливо даже при показаниях в диапазоне 98–99%.

Следующий шаг — автоматический контроль

Постоянно просматривать десятки карт и графиков вручную нецелесообразно. Следующий этап — поручить анализ показаний искусственному интеллекту. Система сможет отслеживать тренды, учитывать температуру, выявлять отклонения и сообщать только о тех зонах, которые действительно требуют внимания.

Главный результат проекта: скрытая конструкция перестала быть «черным ящиком». Теперь состояние кровельного пирога можно оценивать не после появления протечки, а непрерывно — по объективным данным, без постоянных визуальных осмотров и необоснованных вскрытий.

Итог

Двухлетний мониторинг подтвердил, что сохранение влажного, но не деформированного утеплителя в сочетании с восстановлением стяжки, устройством бесшовной полиуретановой гидроизоляции, активным осушением и сенсорным контролем может быть эффективной альтернативой полному демонтажу кровельного пирога.

Ключевое преимущество решения заключается не только в самой гидроизоляции или способе осушения. Главное — возможность проверить результат во времени. Сенсоры показывают, высыхает ли конструкция, где сохраняются проблемные зоны и когда требуется вмешательство. Это меняет подход к эксплуатации кровли: от ремонта по факту протечки — к управлению ее техническим состоянием.
